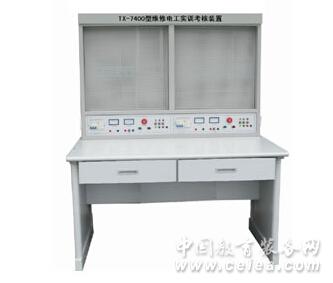

    TX-7400型 維修電工實訓考核裝置(網孔板)
    折 扣 率: 0
    所在地區:安徽,蕪湖
    最后更新:2015-07-22
    關 注 度:4869
    產品展商:蕪湖中方科教設備有限公司
    在線詢價留言
    與企業聯系時請告知該信息來自教育裝備網!
    分享到:
    更多

    產品詳細介紹
    一、 概述:
    本實訓臺適合職業技術學校、技校等學校相關專業的學生使用。
    電氣裝配實訓臺由鋼板制作的多功能安裝板(網孔板)實訓臺和電源裝置等組成。實訓時選擇的各種元件、器件和部件,可方便地安裝在網孔板上,方便靈活。
    根據教學和實訓的需要,選擇不同的元件、器件和部件,可進行不同課程模塊,不同項目的實訓,電氣裝配實訓臺適用范圍廣,可完成的教學內容和實訓項目多。使用完畢的元件、器件和部件,從實訓臺上拆下,集中保管,損壞和丟失少。一個實訓場所,可以完成幾個專業的教學和實訓,經濟適用。
    實訓臺配備漏電保護、過載和電路保護,保障人身安全和設備使用安全。

    二、實訓項目

    1.       三相異步電動機直接啟動控制
    2.       三相異步電動機接觸器點動控制線路
    3.       三相異步電動機接觸器自鎖控制線路
    4.       Y-△啟動自動控制線路
    5.       用倒順開關的三相異步電動機正反轉控制
    6.       接觸器聯鎖的正反轉控制線路
    7.       按鈕聯鎖的三相異步電動機接觸器正反轉控制線路
    8.       雙重聯鎖的三相異步電動機正反轉控制線路
    9.       三相異步電動機的多地按制
    10.   工作臺自動往返控制線路
    11.   日光燈接線
         ... ...
    12.   學生自行設計實驗在本實訓設備上來完成

    三、技術參數及規格:
     表一、電工技術實訓考核裝置的總體配置表
    序號
    名稱
    單位
    數量
    指標要求
    1
    實訓臺及實驗屏
    1
    外形尺寸:1300×750×1610(mm)
    控制屏:用于掛置網孔掛板,安裝元件,鐵質噴塑結構。提供交流電源、直流電源及各種測試儀表等。
    1.       交流儀表
    (1)   交流電壓表:0~500V帶鏡面交流電壓表二只,精度1.5級
    (2)   交流電流表:0~5A帶鏡面交流電流表二只,精度1.5級。
    2.       實訓臺設有兩組電源通過啟、停按鈕控制電源的輸出,并設有急停按鈕。電源輸出設有短路保護
    3.供線電壓380V和相電壓220V兩種電源、單相電源插座
    每個工位提供兩組安全型插孔三相電源輸出,單相電源輸出采用二插三孔式插板。
    實驗桌:為鋼木結構;桌面為防火、防水、厚度25㎜、耐磨高密度板,達到E1標準。
    輸入電壓:AC  380 V±10%  50 Hz  三相五線;
        :<1.5 kVA;保護:漏電流≤30mA,過電流≤10A
    2
    電氣元件
    1

    3
    實訓電機
    1

    三相異步電動機 (380V,單速)  1臺

    三相異步電動機  (380V,單速 帶離心開關)  1臺

    三相雙速異步電機    1臺
    4
    電線
    4
    4色1.0
    5
    常用工具
    1
    一字螺絲刀1把;十字螺絲刀1把;剝線鉗1把;指針式萬用表1個;斜口鉗1把。
    6
    網孔板
    2
    580×580mm
    7
    實驗說明書
    1
    指導學生實訓教材
    四、技術參數
    1.工作電源:三相五線 供電  AC 380 V ±10%  50 Hz;
    2.實驗臺外形尺寸:長(mm)×寬(mm)×高(mm)=1300×750×1610;
    3.實驗臺材料:冷鋼板;
    4.網孔板鋼板厚度:1.5 mm;
    5.每個工位提供兩組安全型插孔三相電源輸出,單相電源輸出采用二插三孔式插板。
    6.負荷容量≤1.5 kVA;
    7.安全保護措施:具有接地保護、過流、過載、漏電保護功能,符合國家標準。
