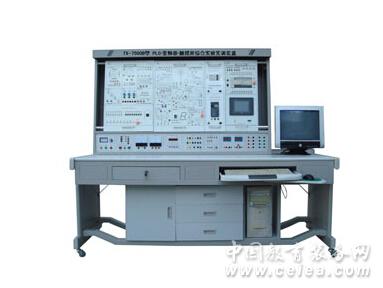

    TX-7300FJ型智能維修電工技能實訓考核裝置
    折 扣 率: 0
    所在地區:安徽,蕪湖
    最后更新:2015-07-30
    關 注 度:4973
    產品展商:蕪湖中方科教設備有限公司
    在線詢價留言
    與企業聯系時請告知該信息來自教育裝備網!
    分享到:
    更多

    產品詳細介紹
    一、系統特點

    1、根據勞動和社會保障部頒發的維修電工初中高級考核培訓技能內容列出的電氣控制線路和實用電子線路進行實際操作,以提高學生的實際操作技能。還可供實習實訓,及各級維修電工技能考核。

    2電氣控制線路實驗元器件要求裝在作為掛板的安裝板上,操作方便、更換要便捷,可擴展功能或開發新實驗;操作內容的選擇要具有典型性、實用性。

    3、技能培訓用的控制線路和配套的電機要求經特殊設計(200W以上),可模擬工廠各類電機的電力拖動系統并可滿足維修電工的安裝、調試、故障分析及排除故障等技能訓練要求

    4、繼電接觸控制線路實訓所有的元器件都通過導線引到接線端子上,學生接線時只需在端子上進行接線,有利于保護元器件及學生安全,且效率提高。

    5接觸器和熱繼電器均采用進口接觸器,要求體積小、觸頭接觸性能好,符合國際國內行業標準。

    6、設有電壓型漏電保護器和電流型漏電保護器,確保操作者的人生安全;各電源輸出均有監示及短路保護等功能,當實驗時發生誤操作或接線錯誤造成短路時,裝置可自動保護,避免燒毀保險絲和損壞電器,保障實驗順利進行;控制屏還設有定時器兼報警記錄儀(服務管理器),為學生實訓技能的考核提供了一個統一的標準

    7、人身安全保護

    1)設有三相隔離變壓器一組(三相電源經接觸器后,到隔離變壓器,再經三相調壓器輸出),使輸出與電網隔離,對人身安全起到一定的保護作用;

    2)設有電流型漏電保護器,控制屏若有漏電現象,漏電流超過一定值,即切斷電源;

    3)強電連接線及插座,采用全封閉結構,使用安全、可靠、防觸電。

    二、技術性能

    1.       輸入電壓:三相四線制380V±10% 50HZ

    2.       工作環境:環境溫度范圍為-5℃~+40 相對濕度<85%25℃)海拔<4000m

    3.       裝置容量:<1.5kVA

    4.       外形尺寸:1305mm    ×807mm ×1630mm

    三、裝置配備

    (一)電源控制屏

    控制屏為鐵質雙層亞光密紋噴塑結構,鋁質面板。為實驗提供交流電源、高壓直流電源、低壓直流電源及各種測試儀表等。具體功能如下:

    主控功能板配備資源

    (1)   三相四線電源輸入,經漏電保護器、總開關后,通過起、停按鈕控制接觸器通斷,并設有急停控制按鈕

    (2)   控制屏上有450V指針式交流電壓表1只,通過波段開關切換可以觀測三相電網電壓

    定時器兼報警記錄儀(服務管理器),平時作為時鐘使用,具有設定時間、定時報警、切斷電源等功能;還可以自動記錄由于接線或操作錯誤所造成的漏電告警、電源短路的總次數為學生實訓技能的考核提供一個統一的標準。

    (3)   交流低壓電源:設有變壓器一只,原邊220V、副邊26V6.3V的交流電壓,6.3V用于信號指示燈電源,26V用于能耗制動中整流電路的交流電源

    (4)   45408二極管,用于能耗制動的整流電路

    (5)   三只75Ω/75W電阻用于電動機降壓啟動、一只10Ω/25W用于異步電動機的能耗制動。

    (二)實訓桌

        實驗桌應為鐵質雙層亞光密紋噴塑結構,桌面為防火、防水、耐磨高密度板、結構堅固,所有字體及圖案采用凹字爛版工藝,防止腐蝕脫落。桌子左右各設有兩個抽屜(帶鎖),電腦桌聯體設計。

    四、基本實訓項目

    1.       三相異步電動機直接啟動控制(PLC控制)

    2.       三相異步電動機接觸器點動控制線路(PLC控制)

    3.       三相異步電動機接觸器自鎖控制線路(PLC控制)

    4.       按鈕聯鎖的三相異步電動機接觸器正反轉控制線路(PLC控制)

    5.       三相異步電動機的順序控制(PLC控制)

    6.       三相異步電動機的多地控制(PLC控制)

    7.       安裝調試通電延時帶直流能耗制動Y-△啟動控制線路

    8.       接觸器聯鎖的正反轉控制線路

    9.       工作臺自動往返控制線路

    10.   光控開關和報警電路

    11.   設計并安裝調試電壓上、下限報警電路(全自動冰箱保護器)

    12.   安裝和調試數字鐘電路

    13.   安裝調試數字步進電機線路

    14. 三相異步電動機定子串電阻減壓啟動手動控制線路

    15. 三相異步電動機定子串電阻減壓啟動自動控制線路

    16. 能耗制動的控制線路

    17. 三相線繞式異步電動機手動控制線路

    18. 三相線繞式異步電動機自動起動控制線路

    19. KT12-25J/1凸輪控制器控制線路

    20. 單相整流裝置電路的組裝

    21. 并聯型硅穩壓管穩壓電路的組裝

    22. 串聯型晶體管穩壓電路的組裝

    23. JS20單結晶體管時間繼電器

    24. JSJ型晶體管時間繼電器

    25. 接近開關

    26. 微音放大電路的測試

    27. 智力競賽搶答器

    28. 依靠漏電流觸發的簡易交流開關電路

    29. 家用調光臺燈電路

    五、實訓組件

    1.     實訓組件<>

    掛板上裝有熱繼電器、交流接觸器380V、按鈕指示燈(6.3V),接線端子等

    2.     實訓組件<>

    掛板上裝有螺旋式熔斷器、直插式熔斷器、低壓斷路器、時間繼電器、交流接觸器、接線端子等。

    3.     實訓組件<>

    掛板上裝有螺旋式熔斷器、轉換開關、 電磁閥、十字開關、行程開關等

    4.     電子線路安裝板

    用于電子線路板調試時板的固定

    5.     電子線路固定線路板(共4塊)

    6.     三相鼠籠式異步電動機380V/Y

    7.     三相鼠籠式異步電動機380V/

    8.     可編程控制器(日本三菱或德國西門子,配套通訊適配器。提供實訓所需的+24V直流電源。 設有過壓保護電路,對主機進行過壓保護。本掛箱有輸入裝置(小按鈕、紐子開關或外部元件可選擇輸入),輸出裝置(可選擇指示燈、交流220V外接接線柱,以便與繼電接觸器控制元件連接)
