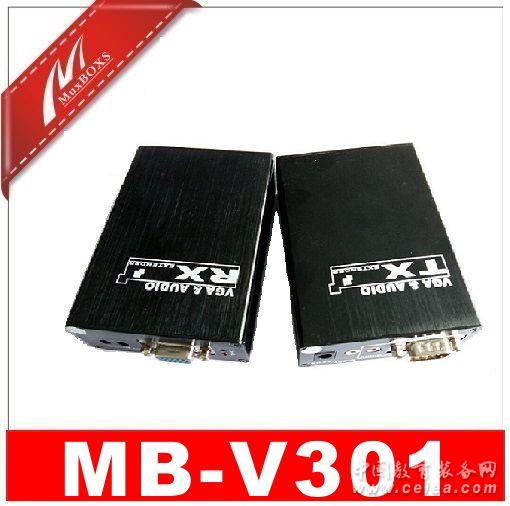

產品型號：MB-V301
產品代碼：
產品價格：
折 扣 率： 0
最后更新：2012-09-17
關 注 度：4425
生產企業：深圳市歐凱訊科技有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹*產品介紹
深圳歐凱訊科技MB-V301的傳輸設備是一款有源的VGA接收器。該產品采用單根UTP Cat5e/6類網線傳輸單路VGA視頻信號和單路音頻信號，可實現實時視音頻同步傳輸，無延遲和異步現象。該設備廣泛應用于數據控制中心、會議室演示以及教學環境和公司培訓等場合。
在實際工程中應用中，MB-V3001AR可與MB-V3001AT、MB-V3002AT、MB-V3004AT、MB-V3008AT、MB-V3016AT等雙絞線視音頻發送器配合使用。無需驅動程序和網絡設置，VGA視頻和音頻信號最遠可傳輸300米。與傳統視音頻傳輸方案相比，采用歐凱訊科技雙絞線傳輸器可以極大地降低成本，提高性能；與其他同類產品相比，歐凱訊科技的MB-V3001AR具有寬帶寬，強驅動能力，出色防雷性能和抗干擾等特性。該產品采用標準VGA接口和網線接口設計，安裝更方便，性能更強，穩定性更好，性價比優勢更為明顯。
*產品特點
● 特色功能：使用單根UTP Cat5e/6網絡電纜，同時實時傳輸VGA視音頻；
● 傳輸距離： VGA視頻(1600*1000)和音頻信號傳輸可達到300米；
● 兼容能力：支持VGA、SVGA、XGA、SXGA、WXGA等信號；
● 傳輸性能：實時視頻音頻同步傳輸，無延時和異步現象；
● 防護能力：出色防雷和抗干擾，產品穩定可靠；
● 操作使用：使用無需驅動程序和網絡設置，使用安裝簡單方便；
● 外觀結構：外型精巧，安裝更便捷。
*配對設備
型號 最大傳輸距離
MB-V301AT 300m
MB-V302AT 300m
MB-V304AT 300m
MB-V308AT 300m
MB-V316AT 300m
*安裝步驟
1. 安裝前請關閉攝像頭和待顯示設備的電源，帶電安裝可能會造成傳輸設備的損壞;
2. 檢測將要使用的網線和其他線材線是否被其他設備占用;
3. 用VGA線將VGA信號源與MB-V301AR的OUTPUT相連;
4. 將顯示設備的VGA接口與接收器的VGA接口相連接;
5. 用帶有RJ45水晶接頭的UTP Cat5e/6網絡電纜,將MB-V301AR的RJ45端口和接收器的RJ45端口相連接;
6. 檢查安裝是否正確,設備有無損壞,確保所有連接可靠，連接電源線，給系統上電;
7. 確認圖像顯示是否正常,調節接收器的旋鈕直至圖像達到最佳。
*性能參數
功能 輸入信號數 1路
傳輸信號數 1路
傳輸距離 300米
電源部分 供電方式 電源適配器供電
適應電壓范圍 5V DC
功耗 <1W
視音頻傳輸性能
及接口 視頻輸入端口 公制VGA接口
VGA視頻輸出格式 VESA標準VGA信號
視頻信號處理帶寬 350MHz（-3dB）
DDC 支持DDC2B
音頻輸入端口 3.5mm立體聲音頻插座
音頻傳輸信號格式 左右聲道復合音頻
音頻帶寬 50Hz～20kHz
傳輸接口 RJ45
最高分辨率 距離及分辨率對應 125m 300m
1920×1200 1600*1000
狀態指示 信號燈（視頻） 綠色LED
信號燈（音頻） 黃色LED
電源燈 紅色LED
調節方式 旋鈕調節 圖像亮暗及對比度調節
防護等級 通訊端口防雷防護 1KV 執行標準：IEC61000-4-5
整機靜電防護 1a 接觸放電3級
1b 空氣放電3級
執行標準：IEC61000-4-2
操作環境 工作溫度 0～55℃
存儲溫度 -20～70℃
濕度（無凝結） 0～95%
機體屬性 尺寸(長×寬×高) 220mm×160mm×85mm（含接口長度）
材料 鋁質材料
顏色 黑色
重量 g
可靠性 平均故障間隔時間(MTBF) >35000小時
*應用范圍
高清多媒體信息發布系統高清多媒體廣告工程高清音視頻會議系統大型投影設備演示系統高清家庭影院
……
*包裝說明 在您打開產品包裝后，應該清點物品，如有遺失請與經銷商聯系，物品清單如下：
1、發送器一個（標有TX Extender 字樣）
2、接收器一個（標有RX Extender 字樣）
3、AC5V 2A電源適配器二個
4、1米音頻轉接線（公對公）一根（用于發送端）
5、1.5米的VGA視頻延長線一根（用于發送端）
6、小一字頭螺絲刀一把
7、使用說明書一本
8、質量保修卡一個，附在使用說明書上
*售后服務
工業三類：15天包退、30天包換、2年免費保修、終身維護。
本產品詳細資料屬深圳市歐凱訊科技有限公司版權，若參數與出廠時有變劃，恕不另行通知，以出廠規格為準!
|
|
