【發明專利】

一種雙絞線端接測試實訓裝置，專利號：200910089129.3；

一種雙絞線端接故障演示裝置，專利號：200920110601.2；

一種雙絞線端接測試實訓裝置，專利號：200920110300.X；

一種綜合布線實訓裝置，專利號：200920110299.0；

一種打線端子快換裝置，專利號：201020188141.8；

【外觀設計專利】

多功能綜合布線實訓裝置，專利號：201030165270.0

【功能簡介】

多功能綜合布線實訓裝置（實訓儀）是用來進行綜合布線工程實訓類教學及學習的儀器，具備綜合布線工程中基本技能實訓和部分工程實訓功能，同時能夠檢驗綜合布線系統工程中線纜端接與打線的連接情況，并以彩色圖形的方式形象的展示雙絞線線纜中常見的各種接線故障。

【儀器特點】

1.由雙絞線打線實訓、雙絞線跳線制作實訓、雙絞線端接測試實訓和雙絞線端接故障演示實訓等裝置組成，物理上與實訓室中心設備間（CD）用5E類雙絞線相連。

2.能滿足2-6人同時進行雙絞線端接實訓，雙面操作，每個學生獨立操作區域寬度不小于500毫米，彼此之間不會干擾；；

3.可進行雙絞線端接測試及故障演示實訓，測試及演示的雙絞線端接常見的故障現象包括開路、短路、交叉線對、反向線對和串對等。測試結果可以回放顯示。

4.打線訓練模組采用斜口專利技術、模塊化設計，更換便，支持學生無限次重復壓接線實訓，無使用壽命限制。

5.實訓操作機架可維護性強，各個訓練功能和測試功能模組全部采用結構化設計，當其中一部分因磨損需要更換時可以采用最小化的方式，只需對單一模組進行更換，節約維護成本和教學成本。

【規格參數】

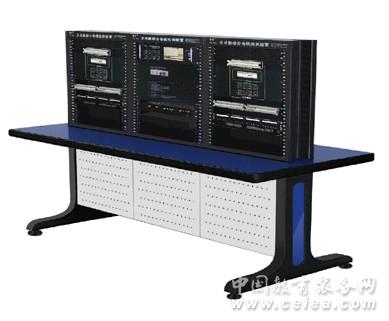

GCT-T06F：長1.8米，寬0.86米，高1.48米，開放式機架。配3組雙面開放式機架1套，操作臺1套，雙絞線端接測試及故障演示裝置GCT-MTP 1臺，實訓模組4套，24口網絡配線架4個，理線環4個，雙口地彈信息插座1個，地彈電源插座1個，零件盒2個，24口光纖配線架2個，可供6名學生同時操作（雙面操作，互不干涉）。
