產品詳細介紹ZGKC-6A 高壓開關動特性測試儀
閱讀次數：8565
DL/T 846.3-2004 《高電壓測試設備通用技術條件 第3部分:高壓開關綜合測試儀》
ZGKC-6A 高壓開關動特性測試儀 使用手冊.pdf
ZGKC-6A 高壓開關動特性測試儀 技術規范書.pdf （注意：右鍵目標另存為下載）
高壓開關機械特性測試儀、開關機械特性測試儀、高壓開關綜合測試儀、斷路器動特性測試儀、斷路器機械特性測試儀、斷路器綜合測試儀、高壓開關時間特性測試儀、高壓開關特性測試儀、開關特性測試儀、斷路器測試儀、開關機械特性測試儀、開關參數測試儀
高壓斷路器是電力系統中最重要的控制設備之一。電網中高壓斷路器的運行數量最多，運行條件和技術要求比較復雜，其運行可靠性不僅關系到高壓斷路器本身，而且影響到其它設備乃至整個電網。因此，對高壓斷路器的動特性進行測試是一項很重要的工作，但采用傳統的方法對高壓斷路器進行動特性測試時存在操作復雜、測試精度低等缺點，為了解決這些問題，我們開發了ZGKC-6A高壓開關動特性測試儀。

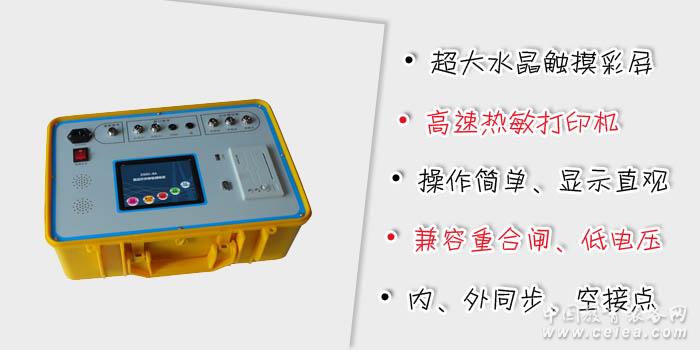

超大水晶觸摸彩屏、高速熱敏打印機
5.7寸640×480彩色觸摸屏,人性化交互式水晶界面，圖文顯示，界面直觀，便于現場人員操作和使用；
高速熱敏打印機，方便現場打印試驗數據和曲線；
集成超強性能直流電源
集成操作電源，無須現場二次電源，現場使用更加方便快捷；
電源電壓30V～300V可調，電流20A，連續工作時間3s；
三種試驗完美實現
常規試驗,測出開關的合分閘時間、彈跳時間、同期時間；測出開關的剛合分速度、最大速度、平均速度、開距、超程等速度數據；
重合閘試驗,測出開關重合閘的分合、合分、分合分的時間數據；
低電壓試驗,測出合分線圈的電壓動作值，電源電壓可連續調節；
三種合分閘控制方式
支持內同步方式控制，內部電源輸出直流電壓給合、分閘線圈；
支持外同步方式控制，外部電源提供電壓給合、分閘線圈；
支持空節點同步方式控制，開關自身電源提供電壓給合、分閘線圈，內部提供兩路無源空接點；
具有錄波功能
可對應時間坐標顯示斷口狀態—時間曲線、行程—時間（S－t）曲線、線圈電流—時間（I-t）曲線，有利于對開關機構故障的準確判斷。
大容量存儲器，支持U盤內置或外置
帶4G容量的U盤，可海量存儲現場數據，U盤可選內置方式或外置方式；儀器具有1個標準USB接口，易導出試驗數據；U盤外置方式下用于插U盤，U盤內置方式下，直接連接PC機；
同測6路斷口1路速度1路電流
可測試6斷口數據，內部抗干擾電路可以抵御現場感應的10kV高壓；
可測試1路速度，配備直線傳感器、角速度等傳感器，幾乎涵蓋所有型號開關的測試；
在內同步方式時，可測試1路通過合、分閘線圈的電流；
配備PC機上層軟件
PC機上層軟件可以打開試驗數據，即可以管理分析試驗數據，也可以生成試驗報告、導出EXCEL數據等功能；
內置抗干擾電路
內部抗干擾電路可以滿足500kV變電站內可靠使用，保護電路能保證儀器及人員安全、儀器并能穩定、準確測試；
防塵防水工程塑料密封箱
采用防塵、防水、防腐工程塑料密封箱，體積小，重量輕，便于攜帶。高壓開關動特性測試儀
