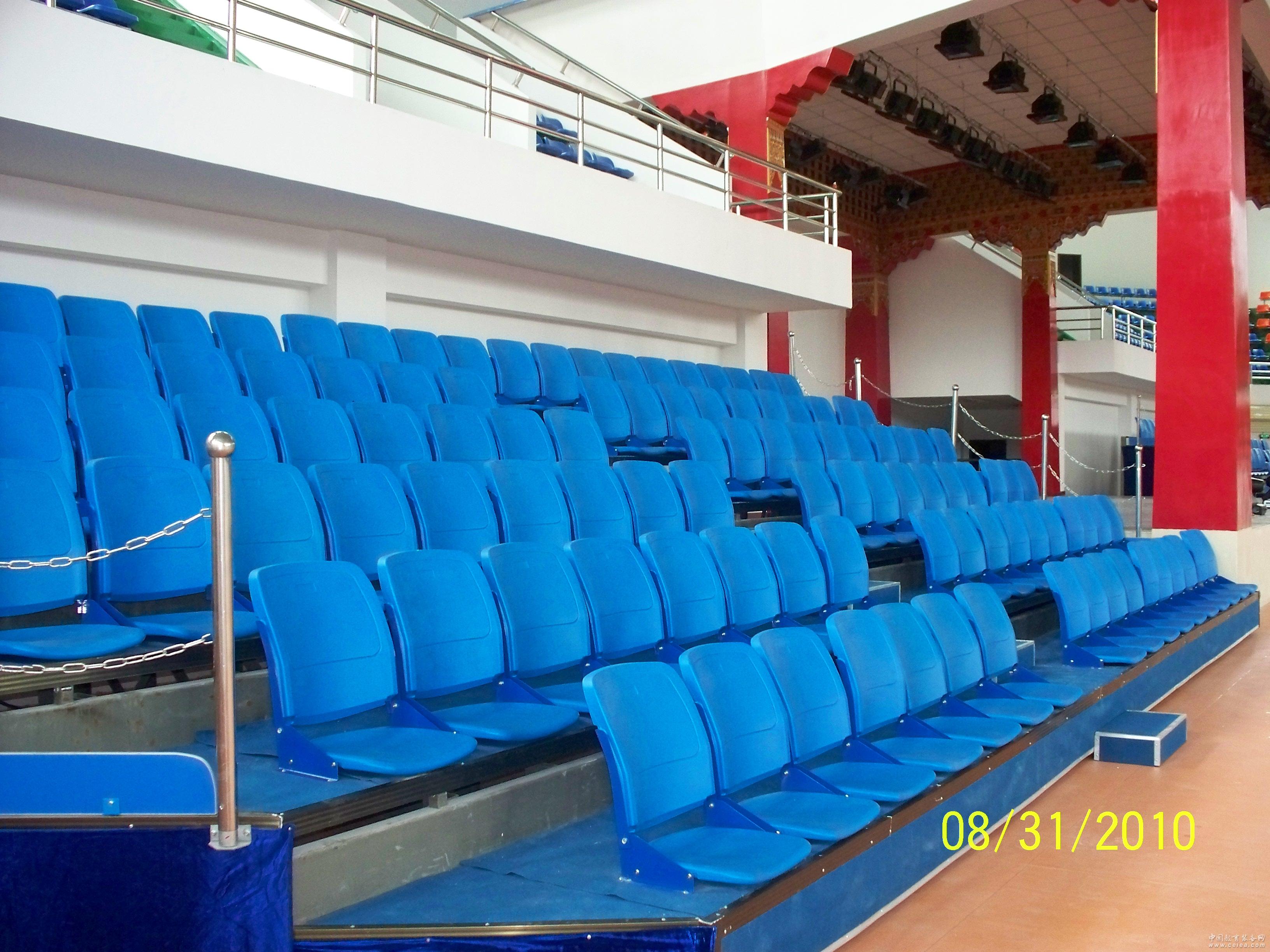

產品詳細介紹JY-8701活動看臺座椅
◆產品技術指標
序號 項 目 技 術 參 數
1 底輪承載能力 ≥350Kg/只
2 鋼骨架展開抗靜載荷 ≥400kg/㎡，橫向擺動≥36kg/㎡
3 階臺面展開可承靜載荷 ≥400kg/㎡
4 看臺床面深度 850mm
5 看臺每層高度 350/280mm
最底層高度320mm
6 看臺通道寬度 800mm-1000mm
◆活動看臺座椅材料規格及要求
1、底盤方鋼
大梁（折邊形成）：180×60×30×2.5㎜
主撐柱：100×50×2.5㎜
主撐梁：50×40×2.0㎜ 40×40×2.0㎜
斜撐角鋼：40×4㎜
2、臺階：1830×910×16㎜高壓板
3、包邊：鋁合金型材65×35×1㎜
4、活動部件：100*30㎜牛筋輪。
5、活動看臺座椅式樣：前置式，采用中空吹塑座椅；座椅尺寸為高55cm, 深55cm, 中心距為50cm，座椅安裝穩定、簡單。
6、安裝配件：采用鋼板沖壓件，表面噴漆處理
◆活動看臺座椅技術要求
1、可伸縮活動看臺的設計要求
（1）、可伸縮活動看臺承載座椅本身的重量，及承受每平方米靜載為450㎏；每米長承受左右擺動負載36㎏；
2、材料說明：
（1）、腳輪；內層采用雙滾珠軸承，稱為尼龍層，再覆以高韌性耐磨聚氨酯層，能承受巨力且不磨損地板。
（2）、驅動輪有多條加強筋橡膠結構，可輕易克服地面缺陷。
（3）、伸縮腳：每排伸縮腳的數量可根據場地的大小及要求設置。每只伸縮腳下裝有2個腳輪。
（4）、骨架：采用組合件結構，各組件均用2㎜鋼板，通過折邊成型。
（5）、踏板：采用16㎜厚高壓板，表面鋪化纖地毯。
（6）、同步伸縮裝置：由同步軸、傳動鏈條及側滾輪等組成，保證在伸縮及制動時，均為平衡的直線運動。
（7）、驅動裝置：采用國際先進的變頻調速、電腦控制、遙控操作,比傳統的更省電、更平穩、更環保、更安全。
◆活動看臺座椅材料選用、技術參數及產地
類 別 材 料 名 稱 規 格 型 號 技術性能及表面處理 用 途
看 臺 C型鋼 180×60×30×2.5 QB標準、磁漆 大 梁
看 臺 矩形管 100×50×2.5 QB標準、噴漆 支撐架
看 臺 聚氨酯/尼龍輪 φ100×30 雙 軸 承 看臺底輪
看 臺 方 管 40×40×2.0 QB標準防腐處理 框架結合
看 臺 角 鋼 L40×40×3 QB標準、噴漆 輔 筋
看 臺 踏 板 16mm高壓板 上鋪紅、蘭、綠地毯 看臺底板
看 臺 鋁合金型材 65×35×1 鋁鈦合金 裝飾型材
電動裝置 電動減速器 0．75~1.5KW 220/380V/50HZ 驅 動
電動裝置 底 輪 ∮200*50 附合傳動要求 驅 動
電動裝置 按鈕開關 BT-3 符合控制 電源控制箱
電動裝置 行程開關 歐姆龍 符合控制 電源控制箱
電動裝置 空氣開關 DZ47-60 符合控制 電源控制箱
控制裝置 電腦編程齊、變頻器 JYDNKZ 采用變頻調速、電腦控制、遙控操作 控制箱 |
|
