產品詳細介紹Rockland多頂砧裝置可提供的壓力高達250 kbar，溫度高達3000 ℃。如圖A所示，樣品被放入一個八面體內，外部壓力傳遞物質則由氧化鋁、葉臘石或其它陶瓷材料組成。八面體的八個面分別由八個碳化鎢（WC）立方壓砧切角而成（圖A的橙色區域）。立方體依次被嵌入由工具鋼制作而成的半球形底座或圓柱形底座內，然后被切割成分段以匹配更大的支撐模塊。到目前為止，這些裝置非常笨重，需要花費極大的壓力和操作使得它達到相應壓力。
最近，哥倫比亞大學的David Walker教授解決了如何使得大塊物體的壓力維持在50-250 kbar的主要技術障礙，他提出了將多頂砧簡化的設計和技術。正如橫截面示意圖下端所示，一個圓柱形的楔子被用來固定WC壓砧。楔子并沒有固定，可以在支撐環內浮動。大型支撐塊沒有被使用，加壓過程中的彈性應變通過支撐環加以消除。

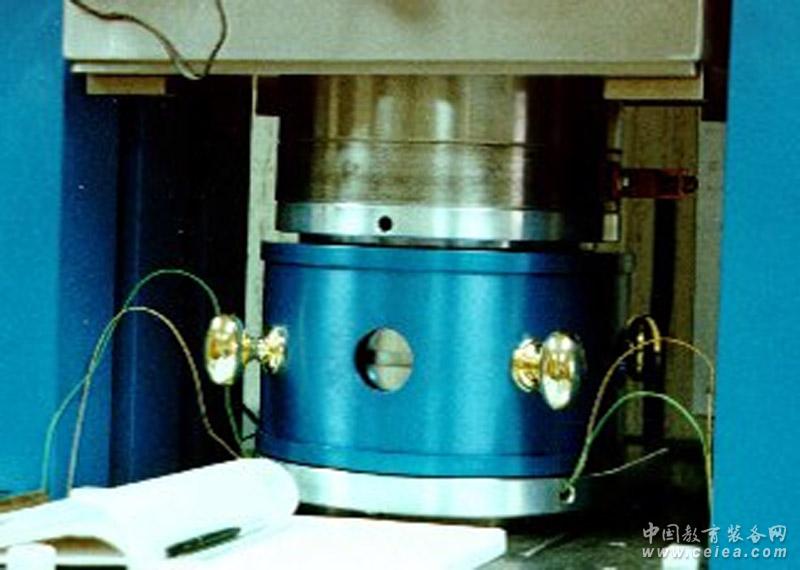

移開上壓力盤后，可以看到安裝在WC立方體上的三個圓柱形楔子。安裝在外部的旋鈕很容易操作壓力模塊。旋鈕之間的端口為應變儀提供了檢測空間。
圖表反映了壓力標定比為14/8（油缸壓力VS相變材料壓力）。Walker型多頂砧可提供的壓力最高達25 GPa。六個壓砧楔子對八個立方體施壓，然后通過壓力傳遞物質將壓力傳遞給一個正八面體。利用鑄瓷和半燒結陶瓷作為傳壓介質，對各種樣品組裝并進行壓力標定。此裝置現在用于加州理工學院Paul Asimow教授的實驗室。
標定比14/8的配置如下：
（1）半燒結MgO+5 wt%Cr2O3構成的邊長為14 mm的正八面體傳壓介質；
（2）階梯式LaCrO3加熱元件；
（3）葉臘石墊片，橫截面為2.8 x 4.5 mm。
8個Walker多面頂立方體 (圖中有5個)壓制正八面體樣品。墊片由葉臘石制成。
正八面體的截面圖顯示：
MgO傳壓介質 (紅色)
ZrO2絕緣層 (黃色)
階梯式LaCrO3加熱器 (黑色)
Mo環(灰色)
MgO絕緣部分(白色)
樣品 (灰綠色)
熱電偶絲
技術參數
壓力：250 kbar
溫度：3000 ℃
結構：八面頂
|
|
