產品詳細介紹裝配式建筑仿真實訓中心
系統介紹
裝配式建筑虛擬仿真系統結合國內知名的裝配式建筑企業用人要求和真實項目案例開發
學生可通過電腦像游戲一樣操作，了解裝配式建筑從設計、生產、運輸、施工、管理等裝配式
建筑全過程。系統通過 3D 技術開發，案例真實、知識點豐富
本軟件根據《裝配式混凝土結構技術規程》JGJ 1-2014、 《裝配式混凝土結構連接節點構造
（剪力墻） 》15G310-2 等規范并結合裝配式建筑行業用人要求進行設計，本軟件主要分為 PC
工廠漫游、PC 構件識圖、仿真實訓、資料庫四部分，如下圖，其中以實訓案例為核心內容。
主界面
系統特點：
1.真實案例；采用真實工程案例研發，數據真實，資源豐富
2.三維制作、人機互動性強，畫面真實
3.環節完整，綜合培養；系統根據真實案例，以項目制角度開發，從構件設計、車間生產、
運輸管理、吊裝施工等全閉環模擬。
4.專業知識豐富，依照用人單位崗位需求和國家規范要求開發。模擬結束即可實現上崗就
業
5.過程追蹤考核；系統操作過程中，軟件可對操作人員操作過程進行考核，實時掌握學生
學習動態。
3. 2 、 功能簡介

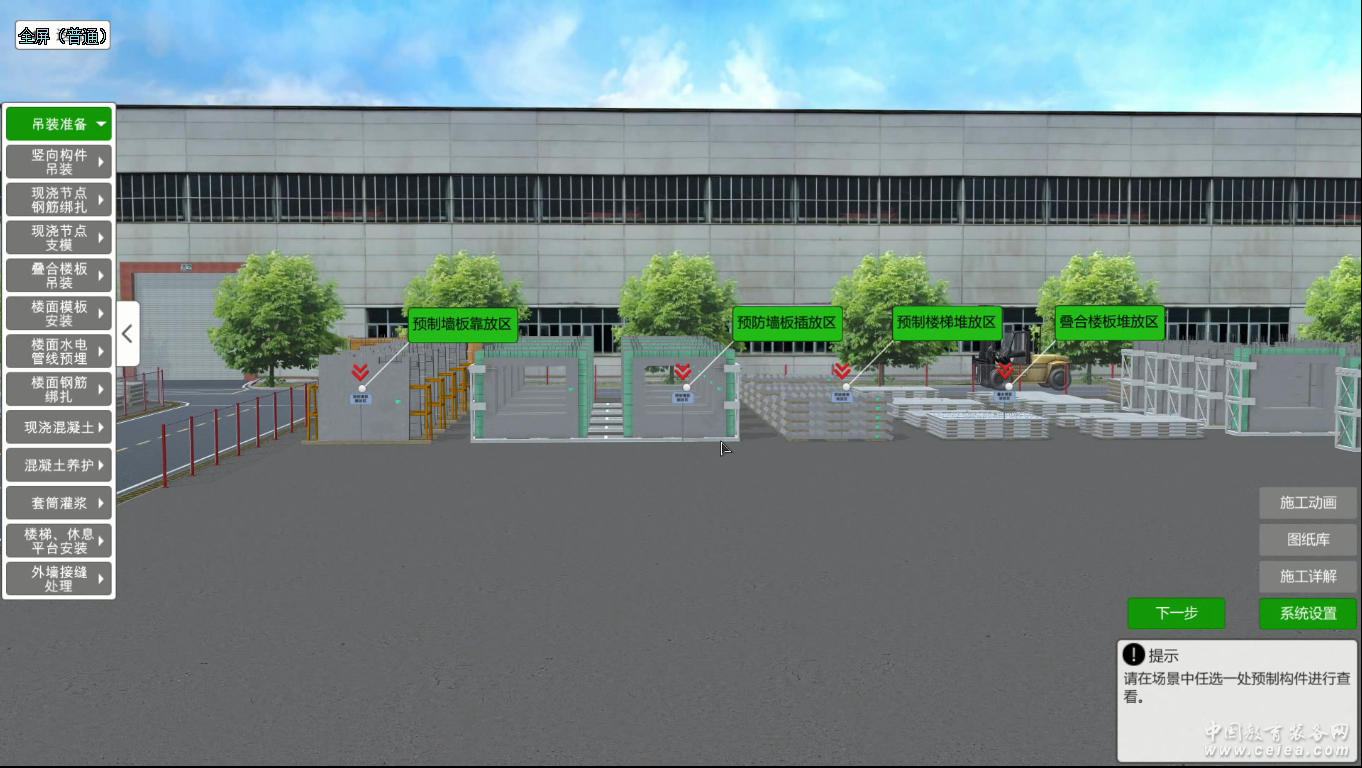

功能簡介：圖中，綠色區域為工具欄和材料欄，紫色區域為施工工序列表（點擊右邊收起
按鈕可收起打開，完成工序后會變成紫色） ，紅色框為操作提示（用戶根據提示進行操作） ，點
擊返回可返回主界面，施工動畫為每個施工工序中的關鍵動畫，施工詳解為每個施工工序的工
作內容、工作方法、人員等，圖紙庫為特定工序所對應的施工圖紙，右上角為施工工序名稱，
系統設置包括音量調節、分辨率調節、窗口或全屏調節等系統功能。其余部位為場景操作界面
（右鍵可進行自由旋轉角度觀察） 。
圖：軟件操作界面
3.3 、軟件模塊介紹
裝配式建筑仿真實訓軟件，根據裝配式建筑項目全生命周期進行設計，包含了構件深化設
計識圖、生產車間模擬、構件運輸、裝配式現場吊裝施工等全生命周期。
① PC 構件識圖
該模塊為讓學生了解常見構件的基本形態和構件的內部配筋， 培養學生的構件深化設計能
力。構件包括常見的預制外墻、預制內墻、預制樓梯、疊合梁、疊合板、預制陽臺等構件
構件識圖包括構件外觀認知和內部配筋圖分析功能，可實現 30°旋轉和構件的剖切分析，
如下圖
②pc 工廠仿真模擬
裝配式建筑的構件都是預制生產車間集中生產，PC 生產車間是裝配式建筑施工過程中的一
個重要環節，混凝土構件的集中生產，解決了施工現場臟亂差的情況，也對出廠構件的質量有
了一定的保障，提高了房屋安全性。因此裝配式建筑教學必須要求學生掌握構件生產流程和質
量的把控。
軟件模擬了國內大型預制構件生產線提供商——三一重工的第五代裝配式構件生產線， 用
戶通過軟件了解該生產線上預制件（如預制外墻）從支模布筋到運輸碼放的全過程，了解每個
流程工位的崗位職責和工作內容。
③、裝配式建筑施工模擬實訓
軟件采用一幢裝配率達 60%的灌漿套筒剪力墻結構案例為原型，采用三維技術建模和人機
交互技術研發而成，系統根據施工進度設置了包括施工準備、豎向構件吊裝、套筒灌漿、現澆
節點鋼筋綁扎、現澆節點支模、疊合樓板吊裝、樓面模板安裝、樓面水電管線預埋、樓面鋼筋
綁扎、現澆混凝土、混凝土養護、樓梯吊裝、外墻處理在內的共計 13 個大模塊共計 25 個操作
工序。每個步驟都嚴格符合國家規范和行業標準。
¤ 任務書解析
軟件的每個步驟操作錢，都有詳細的任務書解析，用戶可仔細閱讀任務書，了解該步驟的
工作內容、施工方法、人員配比、工具材料運用清單、工作量大小和質量控制要點，如圖為豎
向構件吊裝之測量放線任務書。
¤ 工具材料隨機選擇
在模擬裝配式建設施工過程中，系統會隨機給該步驟所需要的相關材料和工具，用戶在教
學模式下， 可根據操作提示選擇相應共計進行操作。如圖系統要求使用卷尺測出外墻安裝的墻
邊線
¤ 細節知識點詳細說明
裝配式建筑施工過程中，包含大量的細節知識點，這些細節成為裝配式建筑教學的關鍵
節點，不能簡單一筆帶過，因此該軟件針對教學細節做成詳細說明，包括新型材料說明、特色
配方說明等
¤ 工藝細節，動畫特寫展示
針對裝配式施工過程中一些工藝細節，無法通過交互方式進行展示的，系統會通過大量
的動畫特寫進行工藝展示，使用戶直觀的學習到施工工藝和工法
墊款的型號、大小、數量、使用方法等說明
坐漿料配方說明
掛鉤過程，細節展示
壓漿法灌漿細節展示
¤ 人機互動，緊扣規范和圖紙
軟件在在操作過程中，除了材料工具選擇，還設置了大量的人機交互考核，這些考核都依
據國家規范和圖紙要求，考核學生的掌握情況。
¤ 知識拓展，符合圖集要求
在軟件學習過程中， 案例沒有涉及的知識點， 軟件采用知識拓展補充的方式進行延伸教學，
豐富教學內容，如圖，案例中關于 T 字型現澆處理的要求，軟件同時延伸出 L 型、一字型等節 |
|
