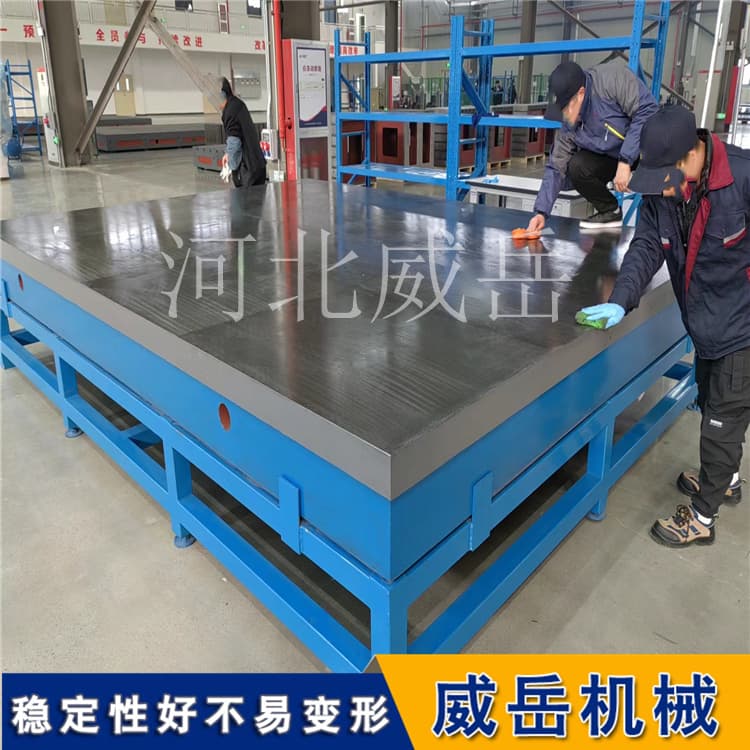

T型槽鑄鐵平臺 HT250材質 2000×1000mm
|
 |
產品型號：2000*4000
產品代碼：
產品價格：6522
計量單位：臺
折 扣 率： 0
最后更新：2025-08-18
關 注 度：10
生產企業：河北威岳機械有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹T型槽試驗平臺選型指南：從液壓測試到風電裝配的5大參數解析​
在工業領域，T型槽試驗平臺是液壓測試、風電裝配、機械檢測等場景的關鍵基礎設備，其性能直接影響試驗數據的準確性和作業效率。不同應用場景對平臺的要求差異顯著，盲目選型可能導致設備適配性差、精度不足甚至安全問題。以下從5大核心參數入手，詳解如何根據實際需求選擇合適的T型槽試驗平臺。​
1.承載能力：根據設備重量與受力方式確定​
承載能力是T型槽試驗平臺的“根基參數”，需結合應用場景中設備的重量、受力類型（靜態/動態）綜合判斷。​
液壓測試場景中，大型液壓泵、油缸的重量通常在數t到數十t，且測試過程中會產生脈沖壓力，屬于動態載荷，平臺需選擇額定承載比實際載荷高30%以上的型號，避免長期動態受力導致變形。​
風電裝配時，葉片、齒輪箱等部件重量可達百t級，需優先選擇加厚鑄鐵材質（厚度≥200mm）、經過時效處理的平臺，確保能均勻分散重量，防止塌陷。​
選型時需注意：平臺參數表中的“大承載”指均勻分布載荷，若設備為集中受力（如單點支撐），需額外參考平臺的“點承載能力”。2.T型槽規格：匹配工裝夾具與定點需求​
T型槽的尺寸（寬度、深、間距）直接決定平臺與工裝的適配性，是選型的核心細節。​
液壓測試常需固定各類管路、閥門夾具，槽寬建議選擇14mm-22mm，間距50mm-100mm，便于靈活調整夾具位置；若涉及高壓管路固定，槽深需≥槽寬的1.2倍，確保螺栓連接牢固。​
風電裝配中，大型構件的定點需要更粗的螺栓和夾具，槽寬應選24mm-36mm，間距100mm-200mm，且槽口邊緣需經過倒角處理，避免裝配時劃傷工件。​
此外，需確認槽型是否為“通槽”或“半通槽”：通槽適合長工件貫穿固定，半通槽則適合定點，按需選擇可減少后期加工成本。​
3.平面精度：按試驗/裝配精度等級劃分​
平面精度直接影響設備安裝的水平度和測試數據的穩定性，需根據場景精度要求選擇：​
液壓測試對平面度要求較高（尤其是壓力測試時，微小傾斜可能導致力值測量誤差），應選1級精度（平面度誤差≤0.04mm/m），必要時搭配水平儀現場校準。​
風電裝配中，基礎定點需2級精度（平面度誤差≤0.1mm/m），而關鍵部件對接時，平臺區域需達到1級精度，避免因臺面不平導致部件應力集中。​
注意：精度等級越高，平臺價越高，需在需求與成本間平衡。​
T型槽試驗平臺的選型需緊扣承載能力、T型槽規格、平面精度、材質工藝、尺寸拼接這5大核心參數，結合液壓測試、風電裝配等場景的具體需求針對性選擇。合適的平臺不僅能保障試驗與裝配的精度和安全，還能延長設備使用壽命，降低后期維護成本。在選型時，建議優先選擇提供定制的廠家，根據實際工況調整參數，同時要求提供安裝調試和售后保障，讓平臺真正發揮“工業基準”的作用。
威岳機械謝女士15350773479 |
|
