    3D打印教程 | 3D打印機耗材架的建模制作 創想三維

    http://www.shuangyefurniture.com2019年10月30日 09:01教育裝備網

      3D打印的優點就是無所不能,可以實現個性化定制。但當我們的3D打印機料架丟了或者損壞了,那將是一件非常令人煩惱的事情,因為料架是我們3D打印機最主要的組成部分之一,出了問題就不能打印模型了,所以,我們要防患于未然,提前打印一個耗材架備用,這周就來教大家3D打印機耗材架的建模吧!

      小錦囊

      1、使用123D軟件,可在官網(www.cxsw3d.com)下載。提取碼:9qje。

      2、 在制作的過程中,用到的有4個命令: 長方體,拉伸,多段線,矩形。

      備注

      1、在圖形某一面上繪制線段時需要先選中模型的面,再點擊命令。

      2、底面網格每一個小格子的長度都為5mm。

      3、繪制多段線形成閉合圖形時,點擊命令后要點擊已經畫好的線,不能點擊平面。

      4、軟件默認單位都為mm(毫米)。

      01

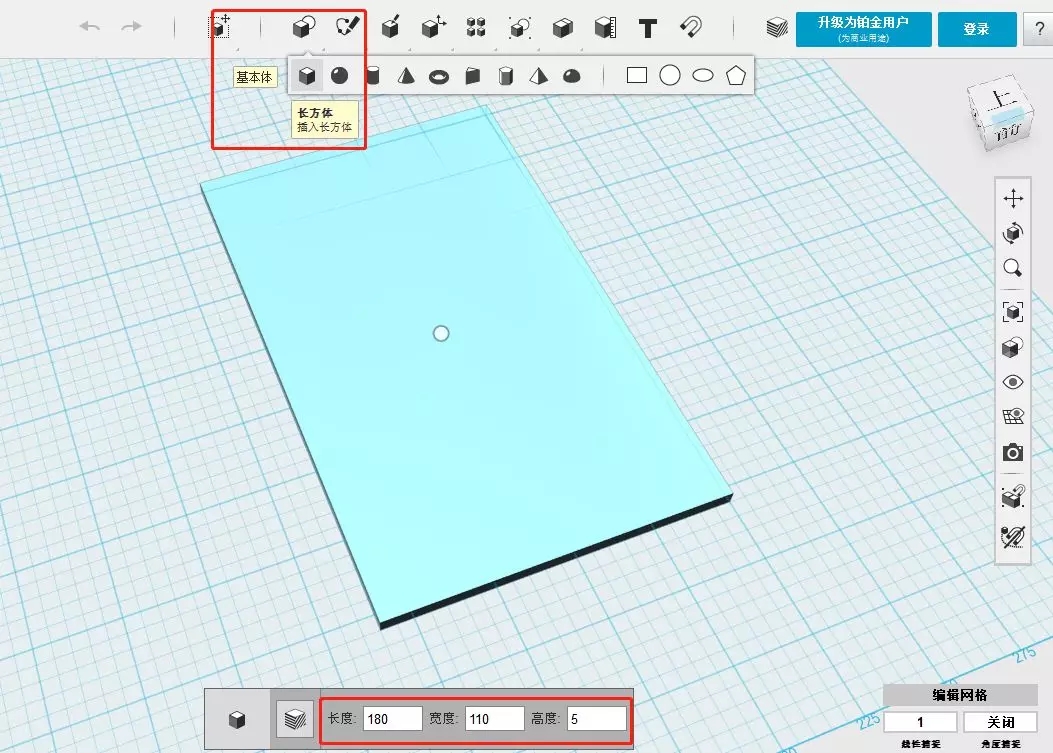

      第一步:繪制底座,點擊長方體命令,輸入尺寸:長180mm,寬110mm,高5mm。擺放在任意位置。

      02

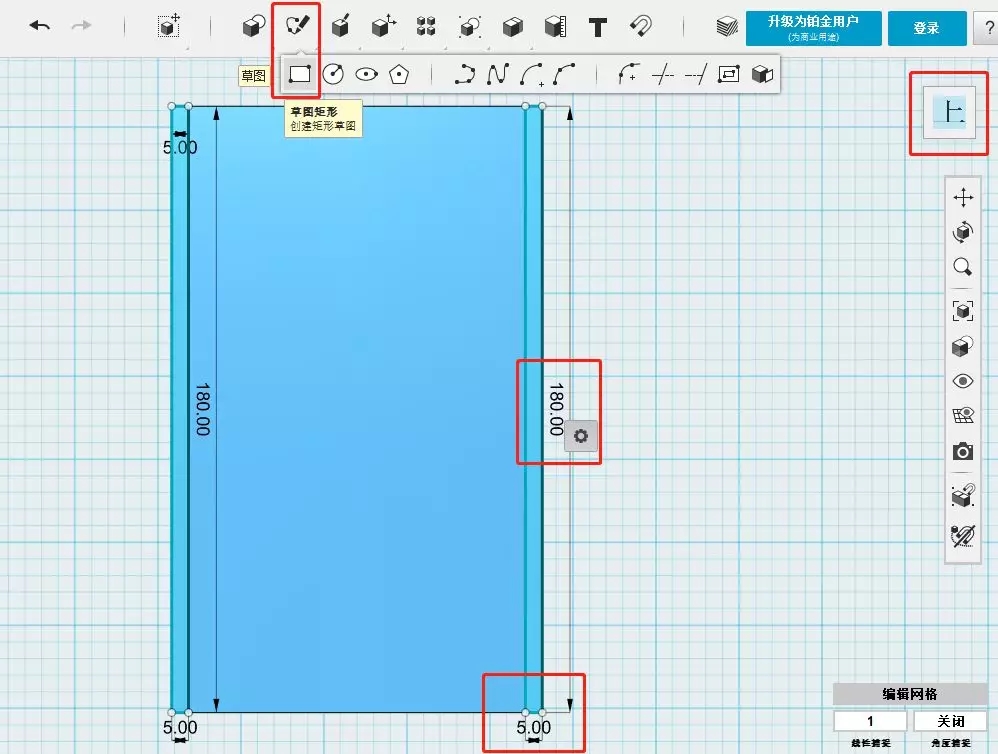

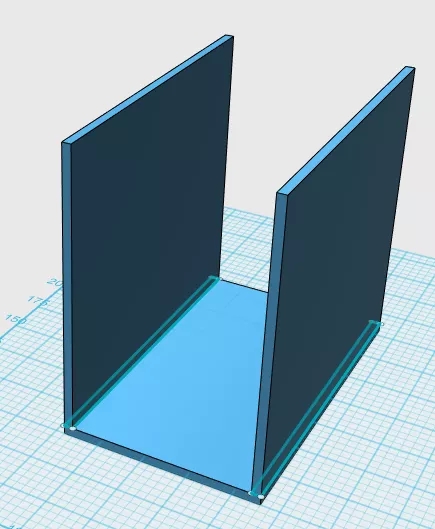

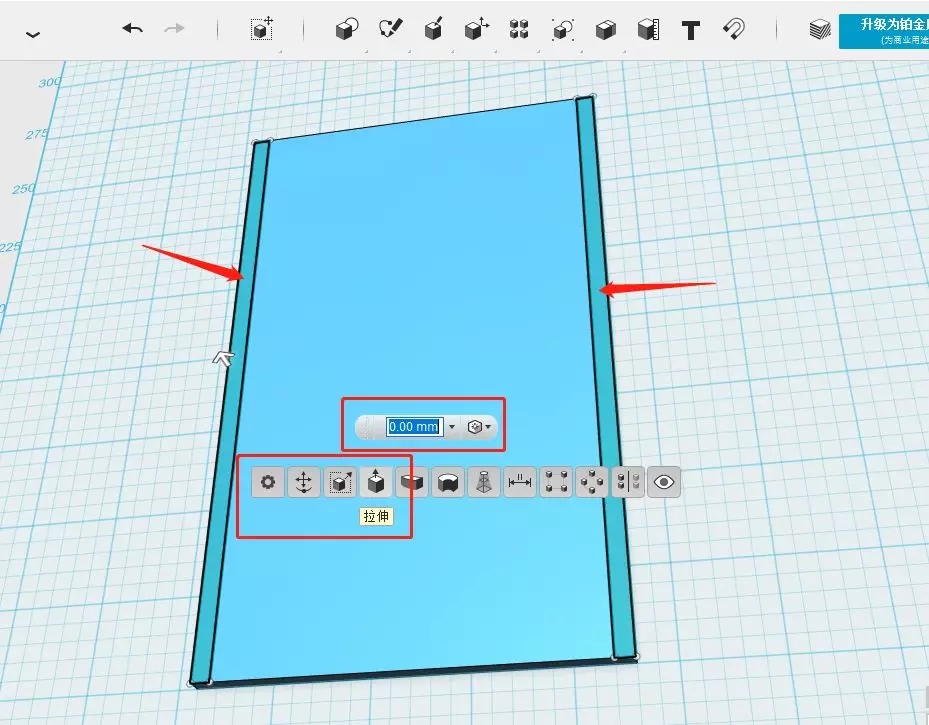

      第二步:繪制支架,選擇上視圖,點擊矩形命令,在長方體表面繪制如圖所示的兩個矩形,尺寸:長118mm,寬5mm,即一個單元格。然后按住Ctrl,依次選中兩個矩形,點擊拉伸,拉伸高度160mm。

      03

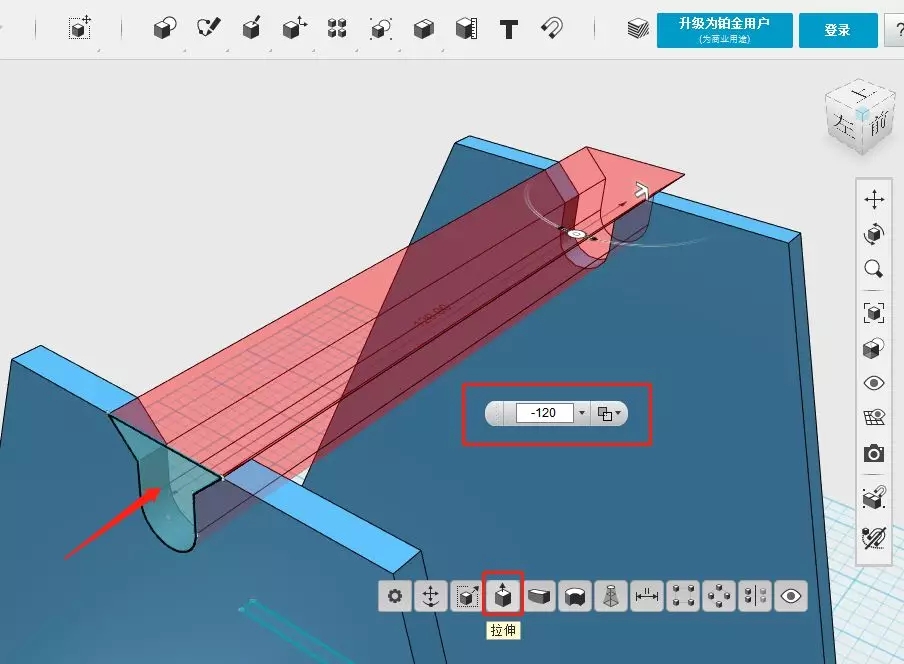

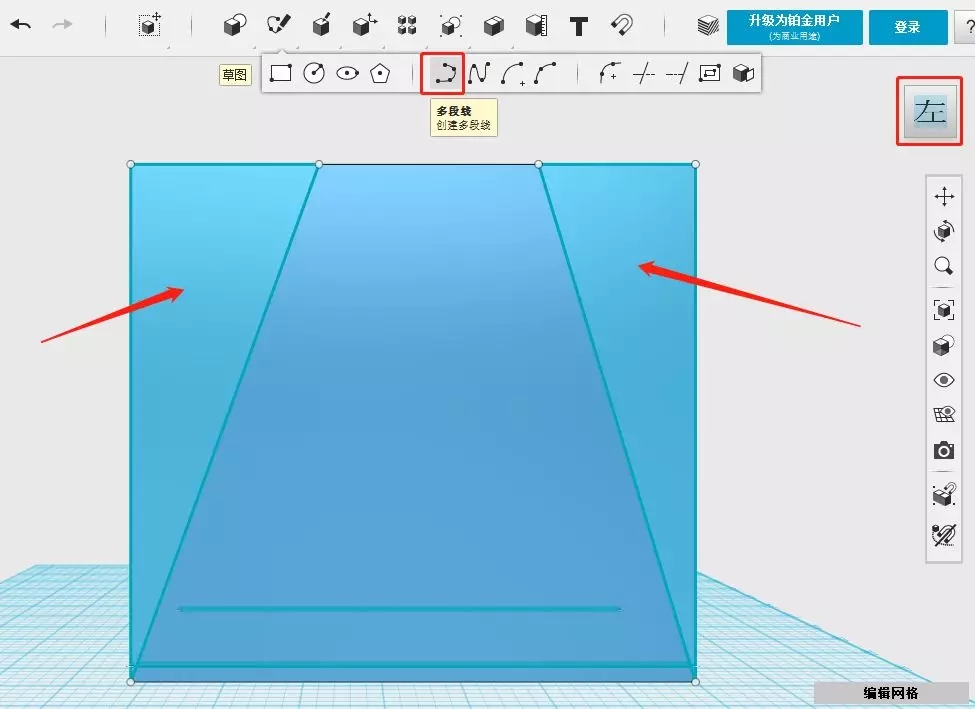

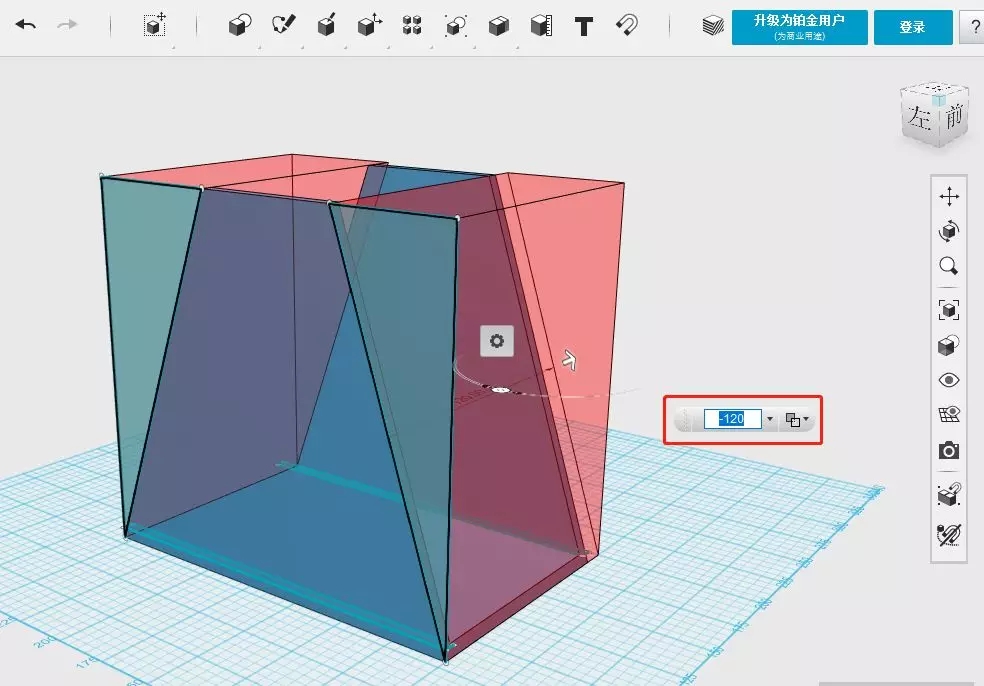

      第三步:切除部分支架,切換到左視圖,點擊多段線命令,自由繪制兩個如圖所示三角形,按住Ctrl,依次選中兩個三角形,點擊拉伸命令,拉伸長度為-120mm。

      04

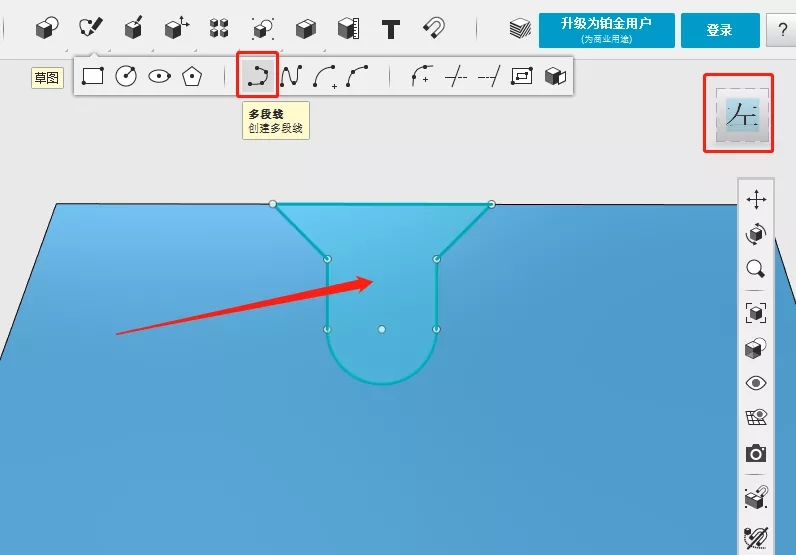

      第四步:繪制凹槽,選擇左視圖,點擊多段線命令,繪制如圖所示凹槽,(也可自由發揮)選中閉合圖形,點擊拉伸命令,拉伸長度為-120mm。

      05

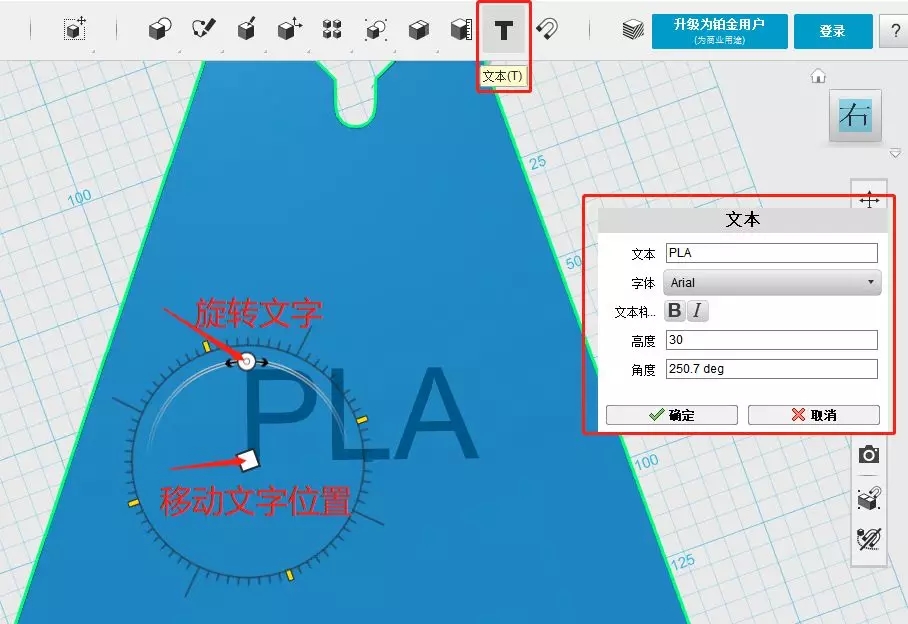

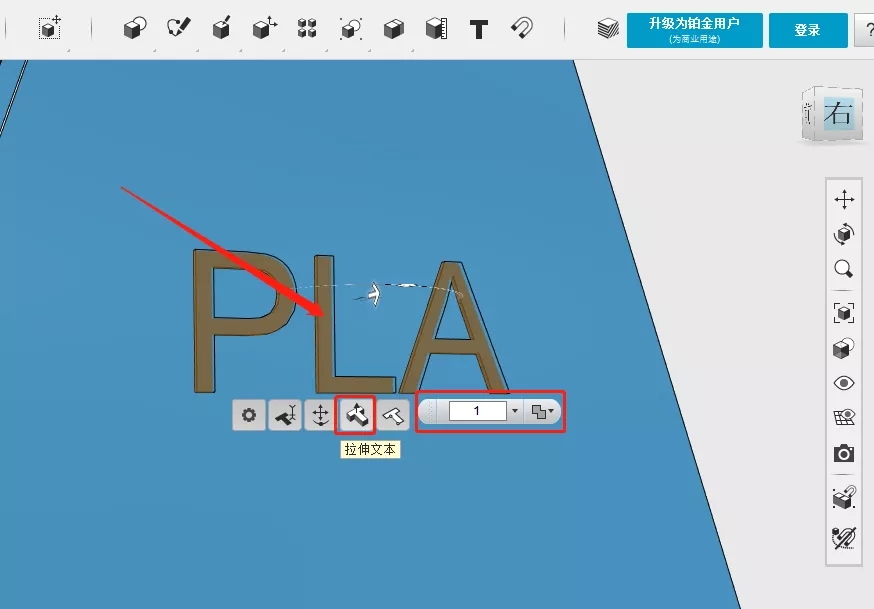

      第五步:繪制文字,選擇右視圖,點擊文本命令,輸入PLA(當然也可以自己加喜歡的文字),調整文字高度為30,確定,然后選中文本,點擊拉伸命令,拉伸高度問1mm。

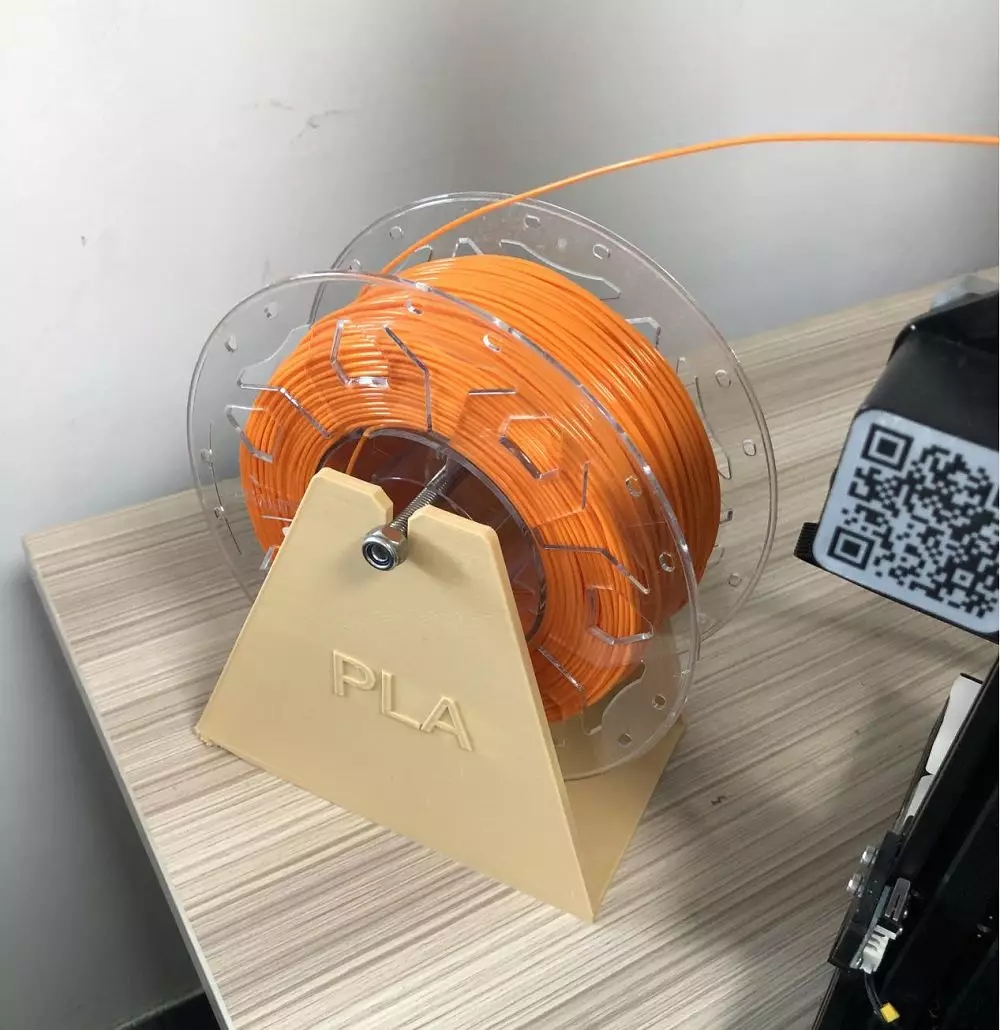

      完成品如下圖

      好了,今天的教程就到這里了,創想三維會不定期推送3D打印各種相關教程,需要的朋友可關注我們的官方消息喲。

        更多信息請查看企業專區:http://www.shuangyefurniture.com/cp49554

    (來源:深圳市創想三維科技有限公司 )
