產品簡介：

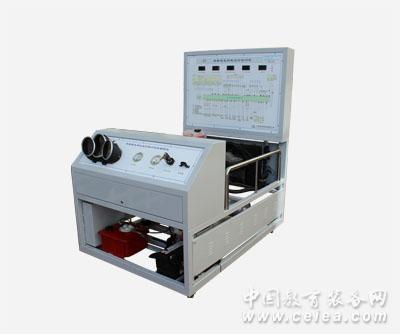

本實驗臺以大眾帕薩特1.8T發動機實物為基礎，由主臺架和可分離檢測臺兩部分組成。適用于中高等職業學校和培訓機構的汽車發動機構造與維修實訓教學，能夠滿足對電控發動機的結構，工作原理，故障設置及診斷的教學需求。本實驗備操作方便，安全可靠。
該印刷電路板設有所有傳感器和執行器的故障設置開關，分上、中、下三個檔位，可輕松實現對各傳感器和執行器的開通、斷路、虛接等故障的設置，操作簡單快捷，設置點隱蔽。
該實驗臺鋁質控制面板設有故障模擬器，可以提供節氣門位置傳感器、氧傳感器、水溫傳感器、進氣溫度傳感器等的故障模擬及各各傳感器的電壓頻率顯示、設有控制系統電路圖及所有傳感器，執行器的檢測點
功能特點：
●動態運行功能：在原廠發動機總成基礎上，配備各相關輔助控制系統，各傳感器，執行器均齊全有效，發動機運行正常。
●顯示功能：可通過原車組合儀表、數字表、指針表等相實時顯示發動機的動態，靜態信號參數（可選配液晶屏顯示器）。
●檢測功能：外接式電腦板端子，可進行各傳感器、執行器及電控單元的信號檢測與分析。
●信號模擬功能：可對發動機各電控系統主要傳感器進行信號模擬，并實時檢測因傳感器輸入信號的變化而導致的發動機運行狀態的改變。
●自診斷功能：配備電腦數據檢測端口，可連接專用或通用型解碼儀，對發動機電控系統進行ECU編碼查詢，故障碼清除，動態數據流讀取，波形分析，執行元件測試，系統登陸等。
●故障設置功能：通過印刷電路板的故障設置開關，可輕松實現發動機控制系統斷路，虛接等故障的設置，操作簡單快捷，設置點隱蔽。
●臺架配備使用說明書、實訓指導手冊，學生手冊及其它相關資料。
●控制面板上繪有與原車控制系統相一致的直觀電控系統原理圖。
●整體臺架采用鋼性結構焊接，表面噴塑處理，臺架移動靈活，并帶有腳輪自鎖裝置。
技術參數：
發動機型號：大眾帕薩特1.8T 排量：1.8L
外形尺寸（長*寬*高）：1650mm*1000mm*1800mm
工作電源：12V直流 重量：360Kg
油箱容積：25L 工作溫度：-40℃~50℃ |
|
