產品型號：KBE-2015A
產品代碼：
產品價格：
折 扣 率： 0
最后更新：2016-08-25
關 注 度：4148
生產企業：浙江康貝爾教學設備有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|

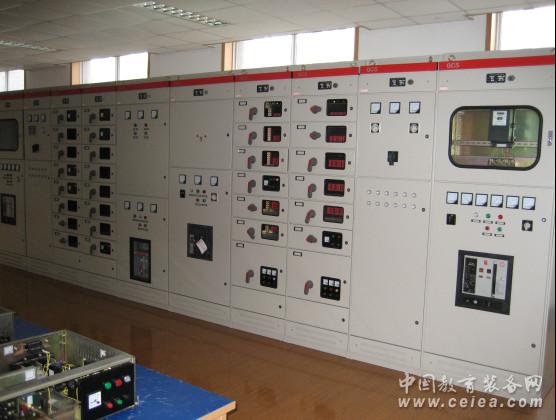

產品詳細介紹KBE-2015A高低壓供配電實訓考核裝置（雙電源）
出廠價：22萬元/套，未稅未運費
一、工作條件
1．輸入電源電壓：三相五線制（380V±10%，50Hz）
2．外形尺寸:高壓開關柜800×900×2200㎜
低壓開關柜600x800x2200mm
3．工作環境:溫度-10℃— +40℃，相對濕度<85%（250C），海拔<4000m
4．容量：<50KVA
5．占地面積：<12×7㎡
二、技術要求
（一）結構模式
該實驗裝置為柜體的結構模式，由室外部分、高壓室部分、變壓器室部分、低壓室等幾個部分構成的整個實習操作系統。
1．此裝置可以模擬變、配電所的一次線路和二次設備及相關監視儀表等真實設備進行供、配現場的真實操作；
2．可進行高壓器件檢修、電氣倒閘操作；
3．適用于變配電操作人員的上崗培訓及電工操作證的考核作業。
（二）總體功能與組成
1．該設備主要包括：
（1）模擬高壓進線柜2個；
（2）模擬高壓計量柜2個；
（3）模擬高壓出線柜2個；
（4）模擬高壓母聯柜1個；
（5）模擬電力變壓器1個；
（6）模擬低壓配電總柜1個；
（7）模擬低壓側電容補償柜1個；
（8）模擬低壓配電分柜2個；
（9）模擬低壓側聯絡柜1個
2．系統整體技術水平應貼近當前變電站綜合自動化管理水平。供配電系統應配備微機綜合保護儀等智能監控裝置，并具備聯網能力（現場總線或工業以太網）。
3．能夠真實地再現實際操作過程與作業現場。要能夠仿真和模擬真實的中、小型變配電站（所）的實際設備，使學生的操作十分貼近于實際情況，提高學生對真實設備、器材、元件的認知程度，能更好的為電工專業人員的上崗和在崗培訓提供最真實的訓練平臺和考核平臺。
三、可靠性與安全性
1．高壓室部分為上隔離、下隔離。中配真空斷路器的方案。具有優良的五防機械閉鎖，與現代變電室現場完全一致；
2．高壓母聯柜及低壓側母聯柜的隔離開關要裝有刀閘機械閉鎖裝置，防止誤操作；
3．模擬電力變壓器要采用絕緣塑料外殼材質，高度仿真油浸式電力變壓器外形，并且設有無載調壓分接開關；要求有透明絕緣防護材料保護，不得有帶電裸露部分；
4．該裝置采用AC380V供電，要設有斷路器和電流型漏電保護裝置，整個系統內不得有超過AC380V的配電部份，絕緣等級及接地要求符合國家有關規范要求；有效地保證學生和教師在實驗的操作過程中的人身安全和設備安全；
5．該裝置所選用的器件、器材、輔料等必須選購通過ISO9000認證的產品，必須符合國家電工委員會制定的安全標準和質量標準。
6．實驗裝置的各部分均應采用整體結構，搬運和安裝方便，組件在選型的過程中要都留有安全余量，防止產生系統故障。
四、實驗項目
學生通過操作訓練，可以理解和掌握供配電系統操作規程，理解供配電系統的組成、結構、基本工作原理。
（一）主要實驗有
1．高壓斷路器、電流互感器、電壓互感器等高壓器件的認知實驗；
2．高壓斷路器的退出運行檢修實驗；
3．全站送電倒閘操作實驗；
4．全站停電倒閘操作實驗；
5．全站由檢修轉為運行倒閘操作實驗；
6．全站由運行轉為檢修倒閘操作實驗；
7．電壓表、電流表、電能表的識讀操作；
8．2號電源由運行轉為備用，1號電源由備用轉為運行倒閘操作（停負荷）。 |
|
