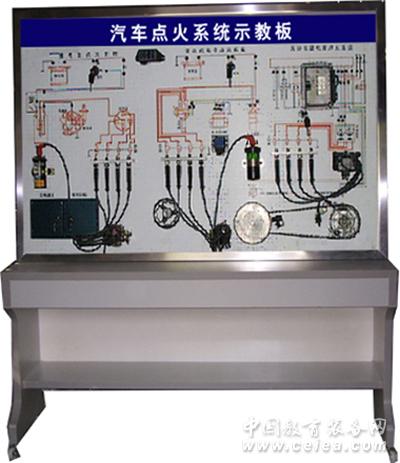

汽車點火系統實訓臺
|
 |
產品型號：XX-DH-SJB
產品代碼：18
產品價格：1
計量單位：臺
折 扣 率： 0
最后更新：2016-09-19
關 注 度：4114
生產企業：山東省大昌機械設備有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹型號：XX-DH-SJB
一、基本要求
本產品選用汽車六種點火系統實物，展示汽車點火系統的結構與原理；面板上繪有六種完整的點火系統的電路圖，設置有檢測端子，可通過儀器儀表檢測各種信號參數如電壓、電阻、頻率等，能適用于對汽車點火系統的理論和維修實訓的教學需要。
二、功能要求
1．可運行六種不同類型汽車點火系統，展示六種不同類型汽車點火系統的組成結構及原理。
2．操縱點火開關與電機調節開關，可真實演示汽車六種不同類型點火系統的工作過程。
3.故障模擬系統可模擬實際運行工況，設置多種實車電器系統常見故障（常規：1-36個），故障點內容及類型可根據用戶調整。
4．用LED 燈顯示工作狀態。
5.面板上安裝有檢測端子，可直接在面板上檢測系統電路元件的電信號，如電阻、電壓、電流、頻率、波形信號等。
6．?dāng)?shù)顯表顯示傳感器信號電壓值。
7．面板上繪有原車一致的彩色UV平板噴繪電路圖，4mm鋁塑板直接噴繪彩色原理圖（UV平板噴繪原理面板質保多年不變色），學員可直觀對照原理電路圖和系統實物，認識和分析系統的工作原理。
8．大眾電控單/雙缸點火系統，安裝OBD診斷座，可測試系統故障碼及數據流等參數。
9．磁電式點火系統，安裝豐田診斷座，可測試系統故障碼等參數。
10．實訓臺加裝電源總開關、轉動部件防護罩等安全保護裝置。
11．實訓臺底座部分采用鋼性結構焊接，面板柜沖壓成形，面板柜與底座可分離，臺架表面采用烤漆工藝帶萬向自鎖腳輪裝置。
12. 配備有使用說明書、實驗指導書等相關資料。
13．臺面保留30cm寬空間,方便放置檢測用的儀器及儀表/實驗報告等。
三、結構組成
安裝六種不同類型點火系統實物:
①四缸傳統觸點點火系統；
②大眾普桑霍爾電子點火系統；
③大眾電控雙缸點火系統;
④磁脈沖有分電盤式點火系統整套配件(豐田5A-FE);
⑤電控單缸點火系統(帕薩特);
⑥光電式點火系統整套配件;
發動機電腦、曲軸位置感應器、凸輪軸位置感應器等與點火直接相關的傳感器、點火放大器、電源、高壓線、高壓包、火花塞、調速電機、分電器、控制面板、可移動臺架、OBD診斷座、彩色原理與結構圖、故障設置系統、移動臺架等及使用說明書等。
|
|
