產品型號：YUY-JD28
產品代碼：YUY-JD28
產品價格：1
產品編碼：YUY-JD28
計量單位：臺
折 扣 率： 0
最后更新：2016-11-30
關 注 度：5714
生產企業：上海育仰科教設備有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|

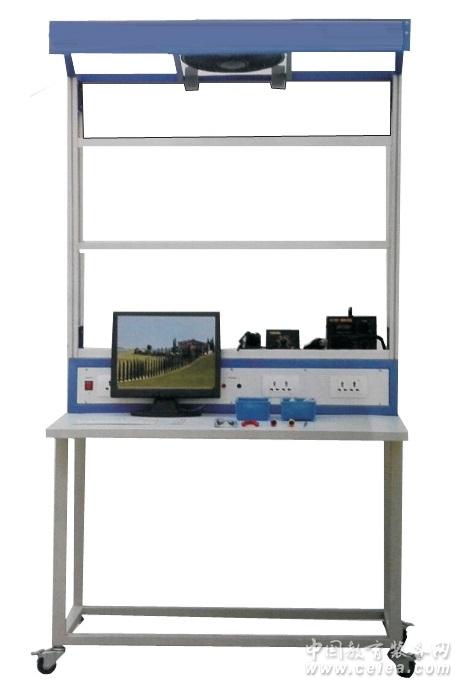

產品詳細介紹YUY-JD28家用電子電器維修實訓臺
一、簡介
本設備是根據《中華人民共和國教育行業標準（電子技術應用專業儀器設備配備標準）》，教育部“振興21世紀職業教育課程改革和教材建設規劃”的教學要求，結合家用電氣設備調試與維修職業崗位的技能要求，按照職業學校的教學和實訓要求研制和開發的產品。
二．產品特點
1.創新性：學生可根據提供的線路板原理圖自主繪制仿真電路，設計PCB板。
2.提高學生的焊接技術：學生根據提供的電子元件和原理圖，焊接，組裝，并調試
3.經濟性：本實驗臺裝有電風扇，照明日光燈，看板（用來夾以仿真電路生產過程，如工藝流程的編制，線路板的焊接，線路板的調試，整體產品的維修組裝）
4.配套資料完全：提供實訓電板的元件清單，樣板，指導書，完成學生對常用家用電器產品的維修，調試，組裝焊接等技能的培訓。
5.實訓臺 鋁型材框架鐵質雙層亞光密紋噴塑結構，高密度耐磨桌面板。交流電源：220V 50Hz（帶有過流保護）、直流電源:12V.5V.24V穩壓輸出、實鐵質雙層亞光密紋噴塑結構，鋁塑面板能完成機電類、電熱類、電磁類家電產品的電氣原理實訓；能設置常見電氣故障；符合國家安全標準。
三．技術要求及主要參數：
1、工作電源：AC220V±5% 50HZ
2、安全保護：漏電保護（動作電流≤30MA），過電流保護，熔斷器保護
3、最大輸入額定功率：1200W
4、環境溫度：－10℃~60℃
5. 尺寸：1200*60*2000MM
四.配置表
序號 設備名稱 規格與要求 單位 數量
1 實訓臺 工藝上采用優質鋁材，家具級封邊技術。
實訓臺配有0~220V的插座一只，給外部儀器提供電源。電源直接嵌在實訓臺上，不可移動尺寸：120cm×70cm×200cm 臺 1
2 直流電源 分別為：+5V，+24V、12V 。 個 1
3 交流電源 單相三線AC220V±10% 50Hz 1
4 液晶電視 1) 最大可視圖像對角線尺寸：≥80cm；
2) 分辨率：高于或等于1366×768；
3) 聲音特性：≥5WX2；
4) 整機消耗功率：≤180W；
5) 天線輸入阻抗：75歐姆（不平衡）；
6) 遙控器電源：直流3V；
7) 待機消耗功率：≤3W；
8) 至少256個頻道記憶，多制式接收；
9) 一路電視天線輸入端子
10) 1路AV輸入端子，（AV2與高清輸入YPbPr1的Y輸入復用）；；
11) 一路電腦（PC）輸入端子；
12) 一路高清輸入端子（YPbPr1、YPbPr2），可兼容YCbCr輸入；
13) 二路立體聲耳機輸出端子。
14) 工作電源：AV100～240 V 50 Hz； 臺 1
5 彩色電視信號發生器 彩色電視信號發生器：采用大規�？删幊踢壿嬁刂破骱途哂邢袼丶壦惴ǖ母咔逦炔噬盘栐�。有著圖象清晰、時序精確（圖形、采樣率高,色彩準確、圖形選擇有16頻道 電視信號形式：分為圓、點、格、黑白格、彩色、單色等16種形式，可通過 按鍵直接選擇（輸出信號：有視頻、伴音（中頻6.5M）、射頻輸出接口） 信號制式：PAL-D/K. 1
6 凳子 圓形五腳新款鋼管式腳座升降凳
規格：凳面直徑28厘米 （帶托盤）
升降范圍：40-45厘米高整體豪華大方、堅固耐用。 套 1
7 元件盒 個 1
8 剝線鉗 配套實訓工具 個 1
9 尖嘴鉗 配套實訓工具 個 1
10 斜口鉗 配套實訓工具 個 1
11 小十字螺絲刀 配套實訓工具 把 1
12 大十字螺絲刀 配套實訓工具 把 1
13 小一字螺絲刀 配套實訓工具 把 1
14 大一字螺絲刀 配套實訓工具 把 1
15 小鑷子 配套實訓工具 個 1
16 剪刀 配套實訓工具 把 1
17 電烙鐵 20W配套實訓工具 副 1
18 烙鐵架 配套實訓工具 個 1
20 焊錫絲 配套實訓工具 條 1
21 吸錫器 配套實訓工具 個 1
22 電源布線 1）主電源： 5*2.5 mm2電纜線（內置導線線徑≥2.5 mm2）穿φ25mmPVC管埋地或采用PVC線槽明敷。2）實驗電源： 5*1.5 mm2電纜線（內置導線線徑≥1.5 mm2）穿φ25mmPVC管埋地，連接所有實驗臺學生電源端。 套 1
23 指針萬用表 高靈敏度、低內阻的表頭 臺
|
|
