產品型號：PT421A
產品代碼：
產品價格：890
折 扣 率： 0
最后更新：2017-08-22
關 注 度：4295
生產企業：深圳市東方萬和儀表有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|

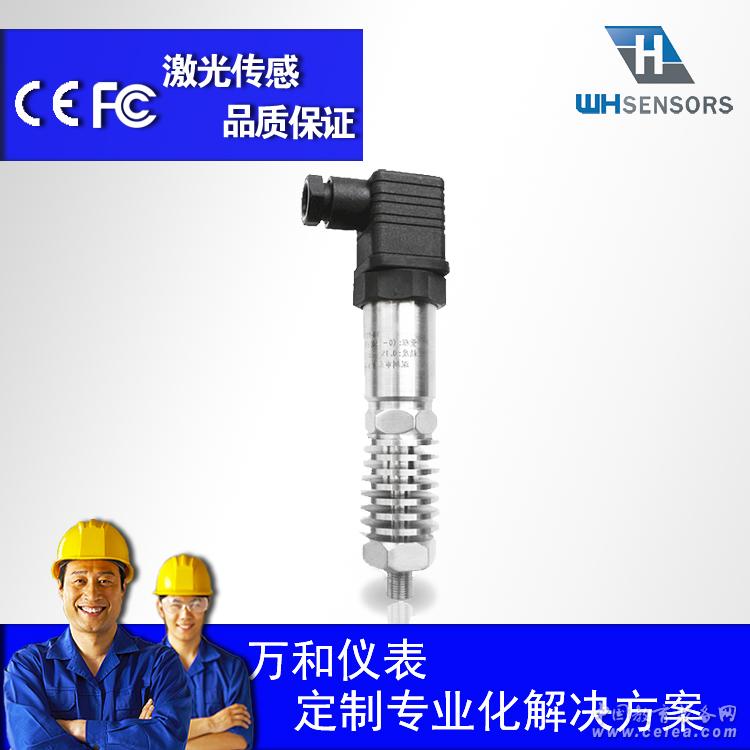

產品詳細介紹PT421A型變送器采用進口耐高溫敏感元件組裝，并將線路及接頭之間利用散熱片等充分隔離，確保變送器可用于測量高溫介質，并能保持變送器具有較高的測量精度和良好的穩定性。該產品廣泛適用于電力、化工、石油、治金、建材、醫藥、釀酒和市政工程等行業。
PT421A系列壓力變送器采用具有國際先進水平的硅壓阻傳感器，配合高精度散熱材質，經嚴格的工藝過程裝配而成，可耐高溫高達350℃。充分發揮了傳感器的技術優勢，使PT421系列通用壓力變送器具有優異的技術性能。它抗過載和抗沖擊能力強、溫度漂移小、穩定性高，具有很高的測量精度。PT421系列通用壓力變送器選用的壓力傳感器，是一個內裝固態壓力敏感芯片的帶不銹鋼隔離膜片的全焊接不銹鋼體。鋼體內部灌注硅油。被測壓力作用在膜片上并通過硅油傳遞到敏感芯片上。敏感芯片通過導線與變送器專用放大電路相連接。它利用半導體硅材料的壓阻效應，實現壓力與電信號的轉換。由于敏感芯片上的惠斯登電橋輸出的電信號與作用壓力有著良好的線性關系，所以可以實現對壓力的準確測量。
PT421A壓力變送器主要特點
抗過載和抗沖擊能力強，穩定性高：每年優于0.2%滿量程；
抗干擾能力強：防水、防塵、防震、防爆、防腐；
適用性廣：產品具有多種型號，多種過程連接形式，多種過程連接材料，可適合于測量中的各種場合；
安裝簡便：產品結構合理，體積小，重量輕，可直接任意位置安裝。
PT421A壓力變送器工作原理
變送器由傳感器和信號處理電路組成，其中傳感器感壓面設有惠斯登電橋，當增加壓力時，電橋各橋臂電阻值發生變化。通過信號處理電路，轉換成電壓變化，***終將其轉換成標準(4～20)mA DC信號輸出.
PT421A壓力變送器技術參數
供電電壓 12.5V～36V DC
輸出信號 4mA～20mA（模擬，二線制）
測量范圍 相對壓力：0～60MPa ***小0～1kPa
壓力：0～60MPa ***小0～20kPa
負相對壓力-0.1MPa～1MPa
精 度 ①精度等級：0.1級、0.2級、0.5級
②溫度影響：±0.15%FS/10℃
③穩定性：優于0.2%FS/年
④位置影響：安裝位置不影響零點
允許溫度 ①正常工作溫度：-20℃～70℃
②膜片：-20℃～80℃
③貯存溫度：-20℃～80℃
防護等級 IP65
與被測介質接觸部分的材料
①過程連接件：不銹鋼316L/ 304 /
1Gr18Ni9Ti
②密封件：氟橡膠/丁腈橡膠/全焊接密封
接線引出方式 可根據需要從任何一個出口引出，建議***小使用Φ7.5工業電纜作為引線，以便密封，引出接頭為通用電纜接頭M20×1.5，不引線一端用端蓋封住。
調節范圍 零點調節范圍 ±5%滿量程調節范圍 ±20%
PT421高溫壓力變送器
•東方萬和儀表PT421,PT421壓力變送器,PT421型變送器選用進口高精度、高穩定性防腐芯片，PT421B壓力變送器采用特殊裝配結構，PT421采用特殊裝配結構，PT421工業型壓力變送器選用國際***公司高精度，高穩定性壓力傳感器組件，PT421型壓力變 送器 經過高可靠性的放大電路及精密溫度補償，將被測介質的壓力轉換成4～20mA、0～5VDC， 0～10VDC及 1～5VDC等標準電信號，高質量的傳感器、 精湛的封裝技術以及完善的裝配工藝確保了該產品的優異質量 和***佳性能。該產品有多種接口形式和多種引線方式， 能夠***大限度的滿足客戶的需要，適用于各種測量控制設備的配套使用。
PT421壓力變送器
•
•
PT421壓力變送器
PT421系列壓力變送器采用國際***公司先進的傳感力敏芯片，配合高精度電子元件，經嚴格的工藝流程裝配而成。本系列產品具有專用接線端子和屏蔽電纜，以及指針、 數字顯示，安裝、校驗、維修方便。PT421壓力變送器可廣泛用于石油、化工、電力、冶金、制藥、食品等許多工業領域，是傳統壓力表及壓力變送器的理想 升級換代產品，是工業自動化領域理想的壓力測控儀表。
•
•
PT421壓力變送器
應用場合：
•★ 液壓及氣動控制系統
★ 液位測量與控制
★ 石化、環保、空氣壓縮
★ 輕工、機械、冶金
★ 其它自動控制和檢測系統
★ 工業過程檢測與控制
PT421壓力變送器
主要特點
1.抗過載和抗沖擊能力強，穩定性高：每年優于0.2%滿量程；
2.抗干擾能力強：防水、防塵、防震、防爆、防腐；
3.適用性廣：產品具有多種型號，多種過程連接形式，多種過程連接材料，可適合于測量中的各種場合；
4.安裝簡便：產品結構合理，體積小，重量輕，可直接任意位置安裝。
工作原理
變送器由傳感器和信號處理電路組成，其中傳感器感壓面設有惠斯登電橋，當增加壓力時，電橋各橋臂電阻值發生變化。通過信號處理電路，轉換成電壓變化，***終將其轉換成標準(4～20)mA DC信號輸出.
東方萬和儀表PT421B,
PT421壓力變送器
壓力變送器,PT421B型變送器選用進口高精度、高穩定性防腐芯片，PT421B壓力變送器采用特殊裝配結構，限度地減小變送
技術參數：
•
•
PT421壓力變送器
PT421壓力變送器
•
