Golay Cell太赫茲探測器高萊探測器高萊盒

產品型號：GC-1P/D/T
產品代碼：
產品價格：
計量單位：臺
折扣率： 0
最后更新：2017-08-02
關注度：3899
生產企業：上海屹持光電技術有限公司

在線詢價留言

與企業聯系時請告知該信息來自教育裝備網！

分享到：

產品詳細介紹產品簡介

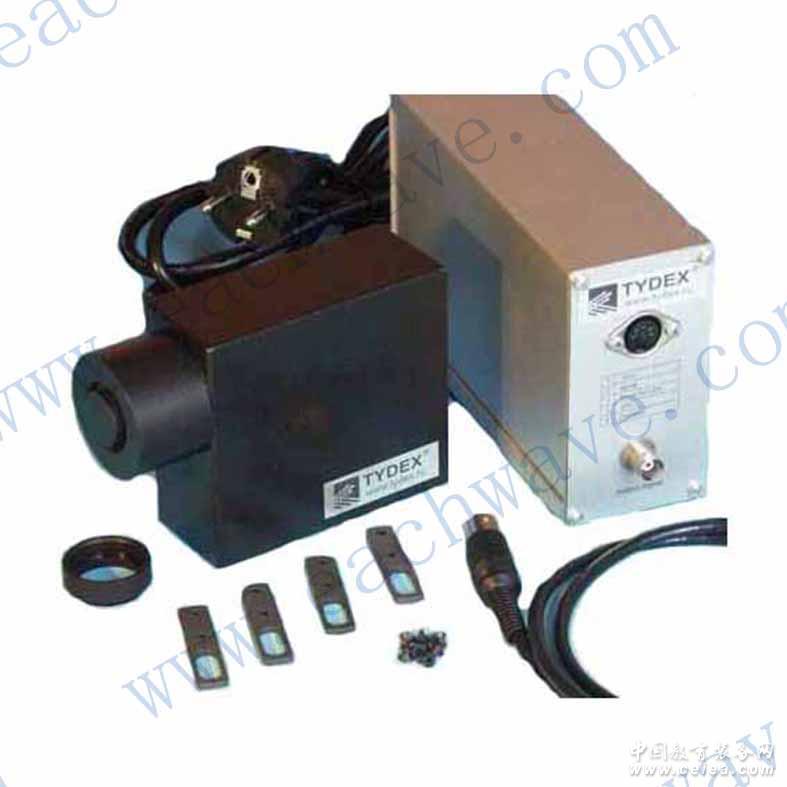

    俄羅斯Tydex公司由俄羅斯科學院約費物理技術研究所的前科學家組建。 Tydex 公司專業訂制生產的 THz 探測器和光學元件。Golay Cell 是最有效的探測器之一。該產品在室溫下具有優異的靈敏度，并具有寬波長范圍內平坦光學的響應。GC 系列探測器是在室內制造并且獨立校準。該產品包括一個探頭和一個電源以及一個數據采集模塊。濾波器支架可選。各種HRFZ-Si和TPX材料做成的THZ光學元件如低通濾波片，聚乙烯偏振片，窗口鏡，透鏡以及分光片可以滿足不同的THZ應用。我們也提供軟硬件組件來把Golay Cell產生的模擬信號轉變成數字信號。該組件包含一個特殊的軟件和一個電路單元，并可通過USB線和個人電腦相連。可用于檢測，處理和分析光聲信號。
原理介紹：
    調制后的入射光束通過入射錐1和入射窗2，達到半透明膜3室中間。膜吸收的能量加熱腔室中的氣體，氣體擴張壓力引起相應的調制振蕩頻率。振蕩頻率通過4到達作為鏡像膜5（腔室的壁），同時作為光學麥克風的反射鏡。發光二極管9，作為光學麥克風，發射投影的圖像。經過鏡像膜冷凝器6和光纖光柵7的上半部分，其光柵的位于透鏡8的聚焦平面上。經過鏡像膜5反射，反射光重新通過光纖光柵7的下半部分，然后經過反射鏡10和振動板11，最后重新聚焦到光電二極管12上。這是由于氣體壓力變化引起膜振動，從而由9發射的光周期性地通過光柵的下半部分，最終聚焦到光電二極管。
前置放大器由一個運算放大器和一個雙FET構成，其作用是振蕩光電流轉換成交流電信號，光電二極管的負載電阻器被連接到放大器的負反饋電路。通過一條連接電纜被提供到一個外部的記錄和/或顯示裝置的輸入信號的電壓。

使用方法簡介:
    由于GC是設計用來處理正弦調制信號，所以需要光學斬波器調制入射光的信號。光學斬波器需要提前準備好并打開（請查看光學斬波器操作說明）。
其中最經典單束實驗過程如下：光源發出單束光，經過光學斬波器葉片調制，調制光束達到GC的入射錐后，通過入射窗口中，然后被檢測到。根據實驗任務，在實驗過程中調制頻率可以是恒定或者變化的。在后者情況下，將斬波器與記錄顯示設備連接后，可以記錄探測器調制頻率實時響應信號。

Golay Cell規格參數：
參數  型號       GC-1P                  GC-1T                GC-1D
窗片材料      高密度聚乙烯 (HDPE)   聚 4-甲基戊烯 (TPX)       金剛石
最佳工作波長 15～8000 μm         0.3～6.5 μm & 13～8000μm  0.4～8000 μm
入射錐直徑       11.0 mm                 11.0 mm              11.0 mm
入射窗直徑       6.0 mm                  6.0 mm               6.0 mm
額定探測功率   <10uW，更大功率需要使用衰減器
最佳調制頻率   15 ± 5Hz               15 ± 5Hz              15 ± 5Hz
光學響應     典型值：1×105 V/W
響應速度     典型值：30ms
等效噪聲功率典型值NEP=1.4×10 -10W/Hz 1/2
操作溫度     5-40℃                     5-40℃                 5-40℃
尺寸         L×W×H=126×45×87mm3
應用         中紅外和THz              紫外-近紅外和THz      可見光到THz
