產品詳細介紹型號：VMC300

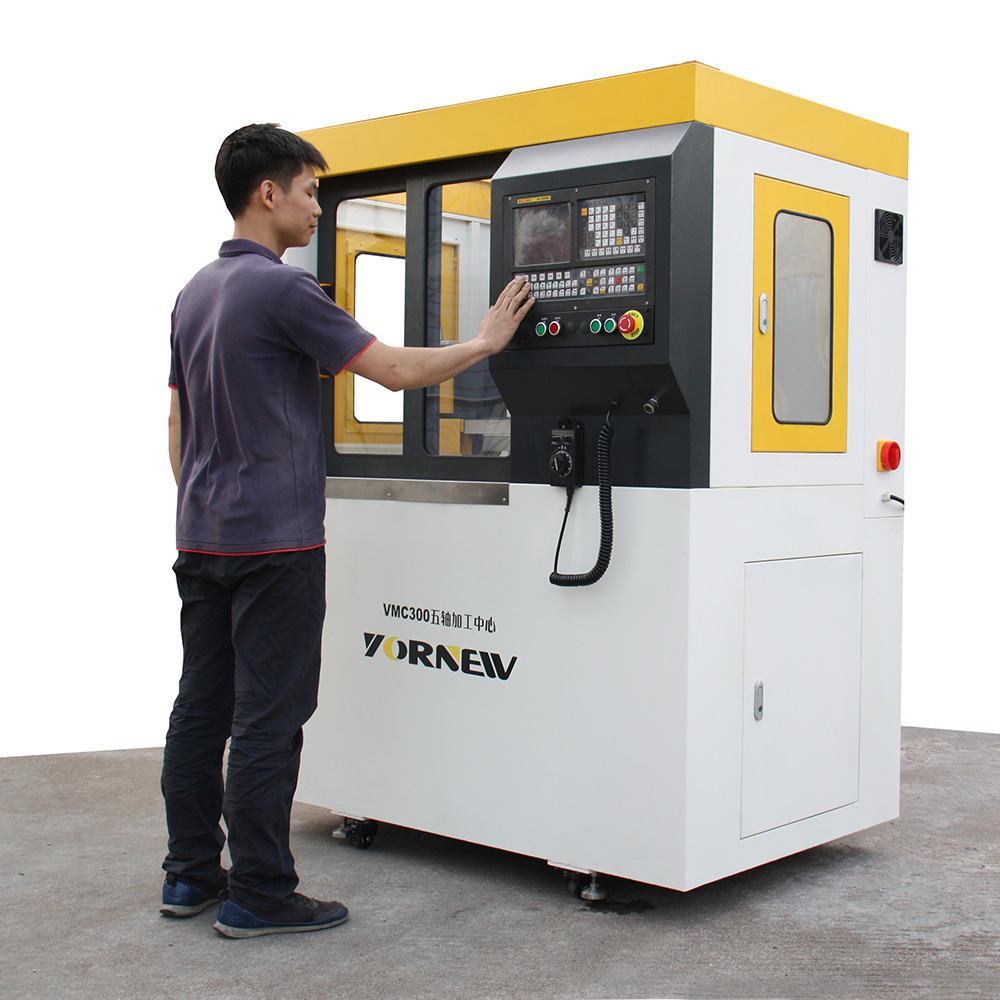

名稱：小型五軸加工中心
顯著特點
1、 使用220伏電壓，占地小，耗電少，采用全封閉安全設計結構，提高觀摩安全性的同時又保障機器的結構穩固性美觀；
2、高強度樹脂砂鑄件，功能加大，5軸聯動，配置M5五軸聯動數控系統，適用國際通用程序，故障自動檢測報警功能、斷電記憶功能；
3、配置精密高速主軸單100-24000rpm，變頻G指令控制主軸轉速，主軸電機功率1.5Kw；
4、配置6工位快速換刀系統，換刀時間4S，使用氣壓0.6 Mpa，可極大提高復雜產品的加工效率及加工精度；
5、采用C3級精密雙螺母滾珠絲桿,經中周波熱處理及精密研磨，各軸施以預拉減少熱變形，定位及重覆精度高；
6、XYZ軸采用伺服電機，最快移動速度10000mm/min；
7、機器采用雷尼紹激光干涉儀精確檢測，確保各軸精度背隙,保證定位精度；
8、帶工冷冷卻系統，配有5軸電子手脈三檔可調極大地方便操作和對刀，機器配置有自動間歇潤滑系統；
9、配有移動腳輪和水平腳墊，放便設備的移動與定位；
10、加工材料廣泛，可以加工鋼件、銅件、鋁件、塑料件等。
適用行業：創客、創新實驗室、高校或職業院校數控理實一體化技術培訓教學，科研單位首板小零件加工等。
技術參數
●重復定位精度：0.02mm
●最大鉆孔直徑：10mm
●最大銑削直徑：10mm
●工作臺：450×160mm
●X\\\\Y\\\\Z軸行程：300\\\\175\\\\270mm
●A軸行程：+60~-120度
●C軸行程：360度
●刀庫工位數：6工位
●最快換刀時間：4S
●軸聯動性：5軸聯動
●數控系統：M5五軸數控系統
●最快移動速度：10000mm/min
●最快切削進給：1-4000mm/min
●五軸減速結構：詣波減速
●電子手脈：5軸三檔可調
●主軸端部至工作臺面距離：320mm
●工作臺面距地面高度：780mm
●工作臺 T 型槽尺寸 ：12 mm
●工作臺 T 型槽個數：3
●主軸轉速：100-24000 轉/分鐘
●主軸電機功率：1.5 KW
●系統分辨率：0.00125mm
●指令編程格式：全面兼容國際標準G代碼和多種CAM軟件（MasterCAM，UG等）
●使用氣壓：0.6Mpa
●潤滑系統：自動潤滑系統
●使用電源：AC220V/50Hz
●外形尺寸：1360× 990 ×1800 mm
●重量：500 kg
隨機配件：工件冷卻系統、電子手輪、刀柄、刀柄拉釘、刀柄扳手、ER鎖夾頭、麻花鉆頭1把、銑刀2把、平口鉗、雙頭扳手、外六角螺栓、墊圈、T形螺母、腳輪4個，水平腳墊4個，數控系統說明書、數控系統電氣接線說明書、硬件說明書
|
|
