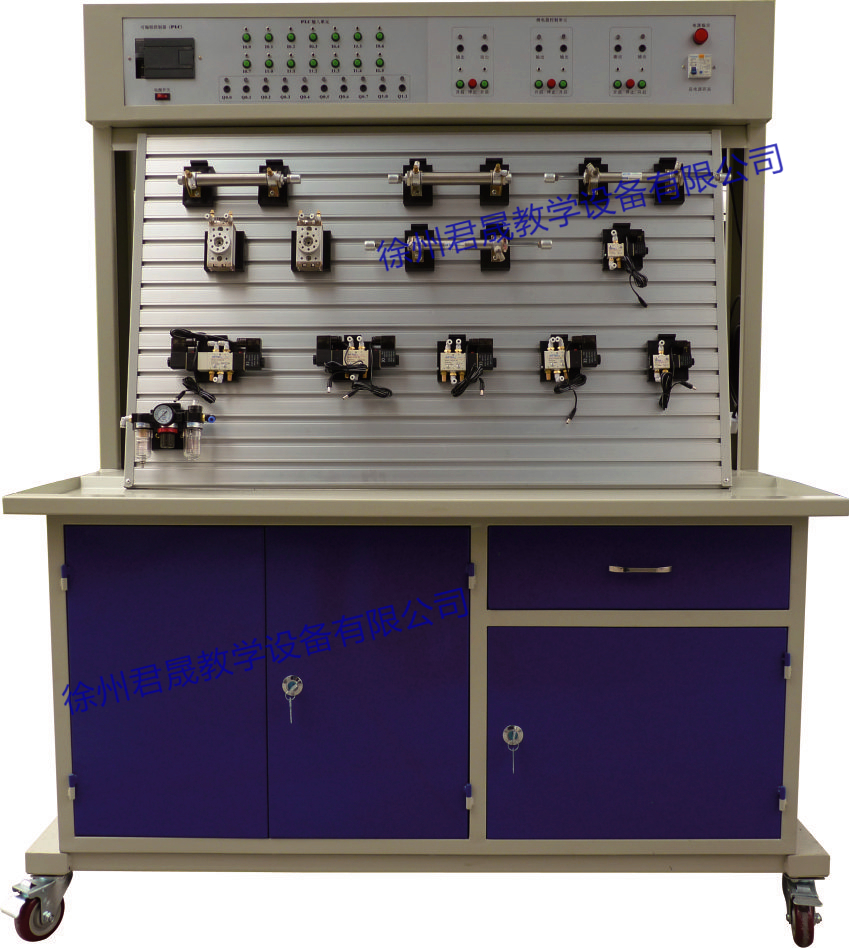

    氣壓傳動實驗臺
    產品型號:JS-QD1
    產品代碼:
    產品價格:
    計量單位:臺
    折 扣 率: 0
    最后更新:2017-10-21
    關 注 度:32386
    生產企業:徐州君晟教學設備有限公司
    在線詢價留言
    與企業聯系時請告知該信息來自教育裝備網!
    分享到:
    更多

    產品詳細介紹一、概述:
           氣壓傳動實驗臺是根據《液壓與氣壓傳動》、《氣動控制技術》等通用教材內容要求,參考廣大師生的建議,精心設計而成。該系統除了可以進行常規的氣動基本控制回路實驗外,氣動控制實驗臺還可進行模擬氣動控制技術應用實驗、氣動技術課程設計,以及可編程序控制器 (PLC)學習及其基本應用實驗等,氣動控制實驗臺是機電完美結合的典型實驗設備。
       氣動控制實驗臺應于大中專院校、技校、職業學校中的機械工程、機電一體化、自動化專業開設《液壓與氣壓傳動》、《氣動控制技術》、《 PLC可編程序控制器原理及應用》等相關課程的教學實驗,同時也可作為機、電、氣一體化的綜合實驗臺。學生通過實際操作實驗及課程設計,可以準確、形象、深入地了解、掌握氣動元件的結構、氣動回路的控制原理及設計方法等。以及掌握氣動控制實驗臺功能,控制原理及編程技巧等。
    二、實驗臺主要特點
      1.實驗氣動元件均裝有帶彈性插腳的底板,實驗時組裝實驗回路快捷、方便;實驗回路清晰、明了。
      2.實驗電氣控制采用低壓直流24V電源;實驗回路、控制電路安全可靠。
      3.電氣主控制單元采用PLC可編程序控制器控制,可與PLC微機通訊實現微機智能控制。同時,還可采用獨立的繼電器控制單元進行電氣控制,通過比較,突出PLC可編程序控制器控制的優越性,加深對PLC可編程序控制器的了解及掌握。
      4.該系統是典型的機、電、氣一體化的綜合實驗設備,功能強、適用范圍廣。
      基本結構組成:
      氣動PLC控制實驗臺主要由實驗桌及實驗支架、氣動元器件、電氣控制器件等組成。
      氣動元器件配備:空氣壓縮機,空氣過濾、減壓、油霧器三聯件,減壓閥,手動換向閥,電磁換向閥,氣控換向閥,行程閥,單向閥,節流閥、單向節流閥、快速排氣閥,或門型梭閥,單作用氣缸,雙作用氣 缸、旋轉氣缸.....
      電氣控制器件:直流24V(3A)電源單元,PLC可編程序控制器(西門子S7-300),PLC電氣控制輸入單元, PLC電氣控制輸出單元,繼電器控制單元,行程開關(常閉、常開)。
      主要技術參數
      1.PLC可編程序控制器:PLC可編程序控制器:西門子S7-300型主機(繼電器輸出方式)。
      2.直流電源:輸入AC 220V  輸出:DC 24V/3A
      3.實驗臺外形尺寸:1250mm×950mm×1730mm
      4.空氣壓縮機(基本配置小型機)
      規格:430*210*600(mm)
      電源: AC220V
      功率:360W
      最高壓力:1.3mp
      排氣量:0.039m3/min溫度:90度
      潤滑油:10#變壓機油
      噪音:<65Dbca
      儲氣容積:10L
      凈重:21kg、
        5、氣動元件:
       以JELPC氣動元件為主,配置詳見附件。
    氣動元件均配有鋁合金過渡底板(工程塑料),可方便、隨意地將元件安放在實驗面板(面板帶“T”溝槽形式的鋁合金型材結構)上。回路搭接采用快換接頭,拆接方便快捷。
    6.電氣控制單元:
    可編程序控制器(PLC);采用西門子S7-200系列, I/O口24點;繼電器輸出形式。電源電壓:AC 220V/50Hz
    三、實驗項目:
    ①  PLC控制回路實驗:
    1.單作用氣缸的換向回路
    2.雙作用氣缸的換向回路
    3.一次壓力控制回路
    4.二次壓力控制回路
    5.高低壓切換回路
    6.雙作用氣缸的雙向調速回路(進口調節、出口調節)
    7.速度換接回路
    8.緩沖回路
    9.互鎖回路
    10.過載保護回路
    11.位置控制式單往復回路
    12.壓力控制式單往復回路
    13.時間控制式單往復回路
    14.單雙作用缸連續往復動作回路
    15.采用節流閥的同步回路
    16.三缸連動回路
    17.計數回路
    18.延時回路
    19.邏輯閥的應用回路(或邏輯)
    20.雙手操作回路
    ②  繼電器控制回路
    汽缸緩沖回路
    汽缸給進系統
    雙缸動作回路
    ③  可編程序控制器(PLC)電氣控制實驗,機-電-氣一體化控制實驗:
    ⑴ PLC指令編程、梯形圖編程學習
    ⑵ PLC編程軟件的學習與使用
    ⑶ PLC與計算機的通訊、在線調試
    ⑷ PLC與氣動相結合的控制實驗
    ⑸  PLC指令編程實訓
    4學生自行設計、組裝和擴展各種回路實驗
    JS-QD1氣壓傳動實驗臺配置清單
