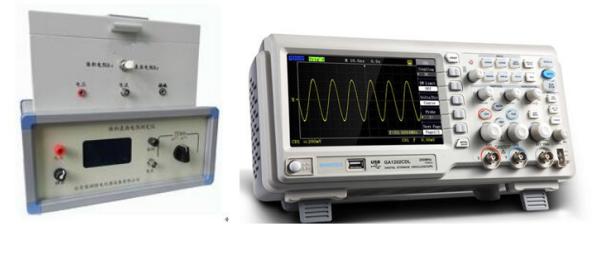

DCD-100型儲能電介質充放電測試系統
|
 |
|
產品詳細介紹DCD-100型儲能電介質充放電測試系統
關鍵詞：儲能，電介質，充放電
目前常規的方法是通過電滯回線計算高壓下電介質的能量密度，測試時，樣品的電荷是放回到高壓源上，而不是釋放到負載上，通過電滯回線測得的儲能密度一般會大于樣品實際釋放的能量密度，無法正確評估電介質材料的正常放電性能。DCD-100儲能型電介質充放電測試系統專為研究儲能電介質材料快速充放電性能而設計，適用陶瓷、薄膜材料，可進行變溫下的欠、過阻尼充放電測試。是目前研究儲能材料的重要科研設備，是目前高等院校和科研院所的shou選設備。
一、產品特點：
1、內置直流高壓模塊，zui大電壓：10kV，20KV 多種可選，電流：0-5mA；
2、通過電流探頭監測放電電流，zui高可達100A-200A；
3、可以實現欠阻尼和過阻尼兩種測試模式，欠阻尼測試時，放電回路短路，不使用電阻負載，過阻尼測試時，使用較大的高精度無感電阻作為放電負載；
4、通過示波器采集數據，并能直接計算儲能密度；
9、專業的載樣平臺，適用于陶瓷和薄膜樣品測試；
10、可以變溫測試，0-250℃；
11、可以疲勞測試，飽和極化，剩余極化等功能
12、本系統采用特殊高壓開關，通過單刀雙擲控制充電和放電過程，開關可以承受10kV高壓，寄生電容小，動作時間短；
二、主要參數
1、電流探頭帶寬：120MHz
2、峰值電流：0-100A，150 A(多種電流可監測）
3、電流采集精度：1mA
4、高壓源模塊：3KV，5KV， 10kV，15KV多可選（電流：0-5mA）
5、開關適用：100萬次，zui高耐壓15kV。
6、溫控范圍：0-250℃。
7、溫度穩定性和精度：0.1℃
8、測試樣品：薄膜，厚膜，陶瓷，玻璃等
9、可以疲勞測試，飽和極化，剩余極化等多種參數測試
10、可以配合各種極化設備進行多種壓電材料和介電材料的測試
|
|
