產品詳細介紹一、概 述
“HCEDPC-1型 PLC可編程控制器實訓裝置（一）”適合高職院校、職業學校、技校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電子電器應用與維修等專業和非機電類專業的《可編程控制器技術》、《電氣及PLC控制技術》、《PLC及其應用》的實訓。也適合技工學校、職業培訓學校、職教中心、鑒定站的PLC實操、技能鑒定考核。
二、特 點
1.實訓裝置采用掛件結構，搭配靈活、可任意更改實訓組件增加實訓內容，便于二次開發及功能擴展，支持用戶的自主設計，提高學員的創新能力。
2.可進行PLC常用電氣控制線路的實訓教學。
3.PLC主機的輸入輸出端口均已引到面板上。輸出接至面板上的指示燈。
4.設有電流型漏電保護器及急停按鈕，控制屏若有漏電現象，漏電流超過一定值，即切斷電源，對人身安全及主機起到保護作用。。

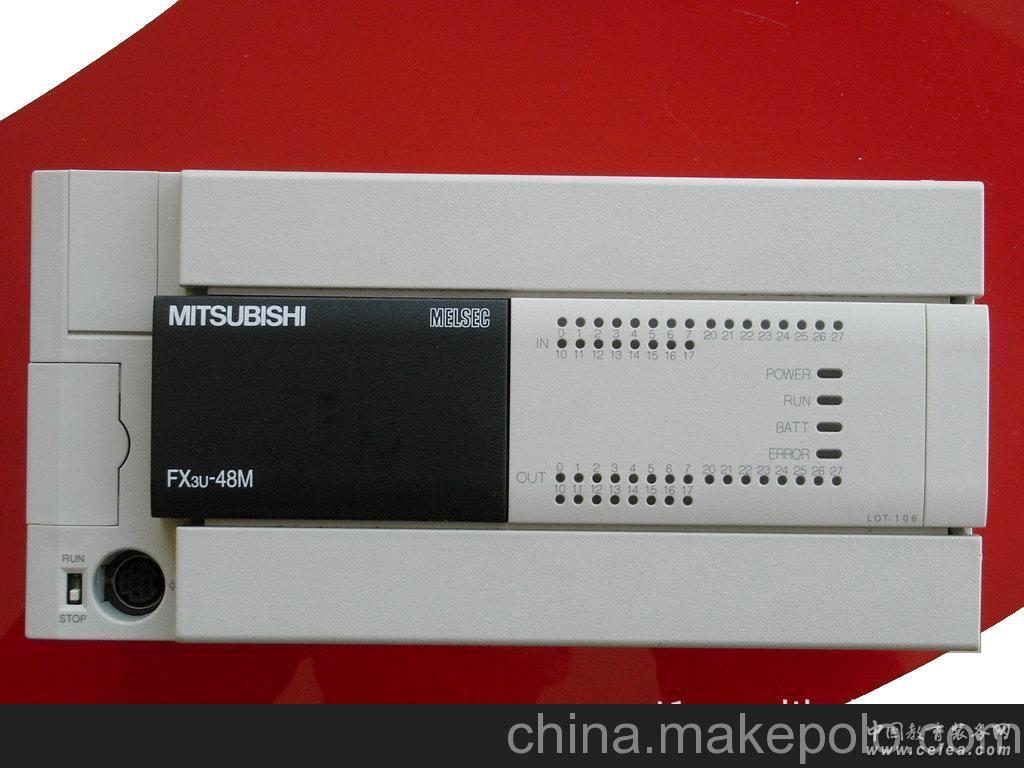

5.配置三菱FX3U-32M主機，集成數字量I/O（16路數字量輸入16路數字量輸出）、SC-09通信編程電纜。
三、技術性能
1.輸入電壓：三相四線（或三相五線）～380V±10% 50Hz
2.工作環境：環境溫度為-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3.裝置容量：≤1.5kVA
4.電源輸出：AC380V 安全端子輸出
AC220V 安全插座輸出
DC 0~24V 安全端子輸出（含電壓、電流指示）
5.外形尺寸: 長×高×寬=1600mm×1650mm×600mm
四、實訓項目
1．與、或、非邏輯功能實驗
2．定時器、計數器功能實驗
3．跳轉、分支功能實驗
4．移位寄存器實驗
5．數據處理功能實驗
6．微分、位操作實驗
7.小車運動控制系統實驗
8.三層樓電梯控制實驗
9.點動控制電路實驗
10.可逆運行控制電路
11.星形—三角形降壓起動
12.雙速電動機控制電路
13.排水泵站PLC控制
14.皮帶傳輸機控制系統
15.用PLC控制混料罐工作
16.用PLC控制智力競賽搶答裝置
17.用PLC控制三彩燈閃爍電路
18.四節傳送帶控制
19.多種液體混合裝置控制
20.PLC仿真實訓 |
|
