產品型號：OM-100
產品代碼：OM-100
產品價格：18888
計量單位：套
折 扣 率： 0
最后更新：2018-03-15
關 注 度：3305
生產企業：上海歐脈電子科技發展有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹基本數據
工作電壓 86v~256v（v） 工作溫度 常溫（℃）
探測距離 4.5米 適用范圍 居民住宅、倉庫、博物館、賓館、政府機關、機場、電站、軍事設施等
類型 速度
供應泄露電纜入侵探測系統(圖)詳細介紹
主要技術指標：
工作電壓：86v~256v（交流供電）
單臺防區長度：≤200米
電纜埋設深度：3－7厘米
警戒寬度：4.5米
電纜敷設間距：1.5米
電源功耗：＜20w
主機重量：2kg
電纜重量：20kg
電纜直徑：10.5毫米

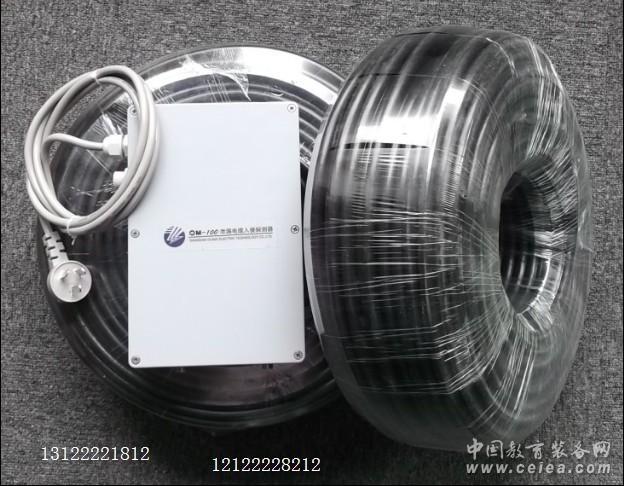

產品名稱： 泄漏電纜 型號： OM-100
泄漏電纜通常又簡稱為泄漏感應電纜，是一種室外周界入侵探測系統，主要適用于銀行、金庫、高級住宅、監獄、倉庫、博物館、電站（包括核電站）、軍事機關及設施、基地、油田、文物保護和其它需要室外周邊防護的報警場所，也可作為室內各種防護報警使用。系統中涉及到的核心裝置是一種電纜地表淺埋式入侵探測器，不僅適用地表安裝，也適用在墻體平行安裝方式，完全適用在野外地形較為復雜的地方（如高低不平的山區及周界轉角等），通過對活動金屬物體或人以及動物探測報警，達到有效安全防范的目的。
一、系統簡介
在敷設的兩個泄漏電纜之間形成了一個看不見的柱形電磁場防護區域，當人體和金屬體在這個區域移動時，就引起了電磁場擾動而被探測器檢測到，產生報警信號。對于非金屬體或非人體，比如樹枝等，由于對電磁場的干擾極弱，雖然在該防護區域移動，卻不能引起電磁場的擾動，因此不會報警。通過對探測器靈敏度的調整，可以將小動物，如小狗、小貓等在防護區域移動的干擾濾掉，達到有效防護的目的。
二、原理框圖
1、射頻發射器
射頻發射器將45MHz或48MHz的高頻正弦波施加在泄漏電纜上，使發射泄漏電纜發射電磁場。
2、射頻接收器
射頻接收器將接收電纜接收到的信號進行濾波放大后送主控板進行鑒別。
3、主控板
主控板將射頻發射器和射頻接收器的信號進行對比，以鑒別擾動信號，并報警。
4、靈敏度調節板
靈敏度調節板將靈敏度分成四檔連續可調，以適應不同的使用環境和使用要求。
5、狀態面板
狀態指示面板，將發射信號、接收信號及報警強度用指針式儀表顯示出來，同時對電源狀態、報警狀態用LED顯示。
6、防雷器
對電源和報警輸出信號進行雷擊保護。
7、電源濾波預處理板
降低電網干擾，為主板提供電源，并且為后備電源預留接口。
泄漏電纜的主要特點：
三、立體式防范區域覆蓋范圍界線明顯，可做到無死角防范。
四、簡便的安裝方式適合復雜地形安裝，可環繞任意形狀的境界區域，泄漏感應線纜部 分可以埋在地下或裝入墻內。
五、具備防寵物誤報功能可以將小動物、如小狗、小貓等在防區移動的干擾濾掉，杜絕了漏報，誤報等現象。
六、完美的適應性不受環境溫度、濕度、風雨煙塵、樹木晃動等變化影響。
七、細致寬泛的靈敏度調節功能四檔靈敏度連續可調，報警門限可依據環境變化任意設置。
|
|
