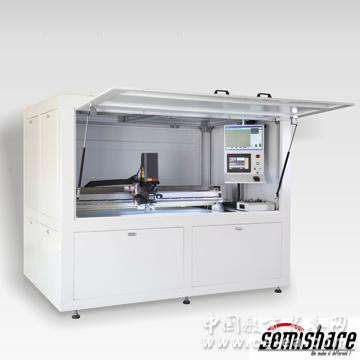

LCD/OLED 激光修復系統
|
 |
產品型號：LCD-70
產品代碼：
產品價格：
折 扣 率： 0
最后更新：2021-03-29
關 注 度：7379
生產企業：深圳市鑫志尚電子有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹型號 LCD-70 LCD-55
尺寸 2000mm長*1500mm寬*2000mm高 1500mm長*1300mm寬*1500mm高
重量 約2000KG 約1200KG
電力需求 220V,50~60Hz
樣品臺 大小 1600mm*1000mm 650mm*550mm
樣品臺X-Y行程 樣品臺固定 樣品臺固定
樣品固定方式 自然放置 自然放置
光源 面背光、點背光、上光源 面背光、點背光、上光源
顯微鏡特性 行程 1600mm*1000mm*50mm 650mm*550mm*50mm
CCD像素 50W(模擬)/200W(數字)/500W(數字)
目鏡 10X目鏡 10X目鏡
物鏡 配置物鏡：5X,10X,20X,50X、100X(選配) 配置物鏡：5X,10X,20X,50X、100X(選配)
物鏡轉盤 電動鼻輪 手動/電動鼻輪
調焦 聚焦模式:電動 聚焦模式：手動或電動
激光特性 波長 波長可選擇1064/532/355/266nm波段 波長可選擇1064/532/355/266nm波段
能量 輸出功率2.2mJ/pulse 輸出功率2.2mJ/pulse
微加工能力 可加工材質：Cr/Al/ITO/Ni/TFT/RGB/Poly Silicon/Mo/SiN/CF內雜質等 可加工材質：Cr/Al/ITO/Ni/TFT/RGB/Poly Silicon/Mo/SiN/CF內雜質等
加工精度 最小可加工精度1*1um(配置100X鏡頭時) 最小可加工精度1*1um(配置100X鏡頭時)
冷卻方式 可選擇風冷激光或水冷激光 可選擇風冷激光或水冷激光
控制系統 結構 精密數控系統，采用高精度運動控制卡和日本進口伺服驅動系統和步進系統實現3軸聯合運動，實現X-Y平臺的任意曲線的運動 精密數控系統，采用高精度運動控制卡和日本進口伺服驅動系統和步進系統實現3軸聯合運動，實現X-Y平臺的任意曲線的運動
防震 獨立進口氣浮防震平臺
速度 速度分4檔可調，可以設定最慢速度，最低速度下最小移動分辨率為1μm，最高速度不低于150mm/s 速度分4檔可調，可以設定最慢速度，最低速度下最小移動分辨率為1μm，最高速度不低于150mm/s
軟件功能 軟件系統能夠?qū)崿F(xiàn)激光控制，光源控制，物鏡轉盤切換，電動聚焦，平臺控制，圖像調整，鼠標激光畫框，等功能。
可實現圖像點擊移動，自定義軌跡，坐標儲存，存儲坐標定位，手動坐標定位，移動鼠標尋跡等功能。
速度可以通過軟件設定，鼠標移動的距離控制。 PLC，搖桿電機控制
可選附件 手動控制盒
維修專用補償鏡頭 維修專用補償鏡頭
特殊定制 特殊定制
運用方向 70寸以內面板生產工藝不良和缺陷的修復，亮點、亮線、顯示異常等故障修復 55寸以內面板生產工藝不良和缺陷的修復，亮點、亮線、顯示異常等故障修復
|
|
