myDAQ虛擬儀器測控實驗系統
|
 |
產品型號：myDAQ
產品代碼：
產品價格：電詢
計量單位：套
折 扣 率： 0
最后更新：2018-09-04
關 注 度：4390
生產企業：北京君合泰測控技術有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹NI myDAQ虛擬儀器測控實驗系統

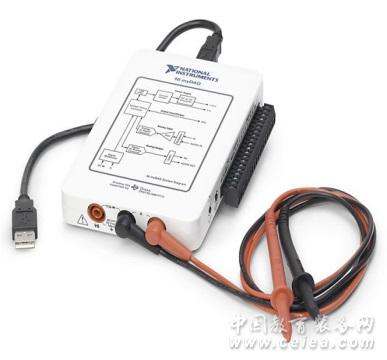

一、myDAQ數據采集卡
NI myDAQ 是一種使用 NI LabVIEW 軟件的低成本便攜式數據采集 (DAQ)設備，用戶可使用它測量和分析實際信號。 NI myDAQ 適用于電子設備和傳感器測量。通過與計算機上的 NI LabVIEW 配合，用戶可分析和處理獲取的數據并可隨時隨地控制簡單的進程。NI myDAQ 采用 USB 接口，提供了模擬輸入 (AI) 、模擬輸出 (AO) 、數字輸入和輸出 (DIO) 、音頻、電源和數字萬用表 (DMM) 函數。
技術參數：
模擬輸入 通道數量 2個差分或1個立體聲音頻輸入
ADC分辨率 16位
最大采樣率 200KS/s
定時精度 100ppm
量程 模擬輸入 +10V、+2V、DC耦合
音頻輸入 +2V、AC耦合
輸入FIFO容量 4095采樣，供所有通道使用
模擬輸出 通道 2個接地參考或1立體聲音頻輸出
DAC分辨率 16位
最大更新頻率 200KS/s
量程 模擬輸出 +10V、+2V、DC耦合
音頻輸出 +2V、AC耦合
最大輸出電流 2mA
輸出阻抗 模擬輸出 1Ω
音頻輸出 120Ω
輸出FIFO容量 8191個采樣（所有使用通道中）
數字I/O 數字線數量 8；DIO<0--7>
方向控制 每個端子可通過編程獨立配置為輸入或輸出
更新模式 軟件定時
下拉電阻 75KΩ
邏輯電平 5V兼容LVTTL輸入；
3.3VLVTTL輸出；
通用計數器/定時器 通道數量 1
精度 32位
內部時基時鐘 100MHz
時基精度 100ppm
最大計數和脈沖發生更新速率 1MS/s
數據傳輸 編程I/O
更新模式 軟件定時
myDAQ配套主實驗箱:
·采用主實驗箱+模塊化實驗板結構；
·電源輸出功能：提供+5V、-5V、+12V、-12V直流電源。
·實驗面包板：170*65mm；
·采集卡接線端口：20針（適用美國NI公司myDAQ數據采集卡接口）；
·實驗?zāi)K接線端口：20路；
·實驗箱尺寸：52cm*33cm*15cm；
myDAQ配套實驗對象：
1.實驗?zāi)K：
·壓力傳感器與調理電路模塊；
·電機調速與測速電路模塊；
·溫度傳感器與控溫模塊；
·光強度檢測與控制模塊；
·磁場傳感器與調理電路模塊；
·濕度傳感器與調理電路模塊；
·紅外發射接收與調理電路模塊；
·熱釋電傳感器與調理電路模塊；
·開關量信號控制和檢測電路模塊；
·可燃?xì)怏w傳感器與調理電路模塊；
·交通燈控制電路模塊；
·音頻傳感器與調理電路模塊；
·熱電偶傳感器與調理電路模塊；
·加速度傳感器與調理電路模塊；
·超聲波發射接收與調理電路模塊；
·PH值酸堿度測量電路模塊；
·懸臂梁電阻應變片與調理電路模塊；
·步進電機控制與位置檢測電路模塊；
·光電池照度檢測與控制模塊；
2.實驗內容：
·函數信號源實驗；
·數字存儲示波器實驗；
·頻譜分析儀實驗；
·任意波形發生器實驗；
·溫度測量與溫度控制PID實驗
·光強檢測與控制實驗；
·濕度計檢測實驗；
·紅外數據傳輸實驗；
·電子秤測重實驗；
·電機調速與測速開環實驗；
·電機調速與測速閉環PID實驗；
·熱釋電人體感應實驗；
·磁場場強檢測實驗；
·開關量信號控制和檢測實驗；
·流水燈與搶答器控制實驗；
·自動控制窗簾系統實驗；
·遙控電風扇系統實驗；
·可燃?xì)怏w檢測實驗；
·交通燈系統控制實驗；
·音頻分析測量實驗；
·熱電偶溫度檢測實驗；
·加速度測量實驗；
·振動測量實驗；
·超聲波測距實驗；
·PH值測量實驗；
·懸臂梁應力分析實驗；
·步進電機控制與位置檢測實驗；
·光電池照度計實驗；
myDAQ配套實訓對象：
·myQuake NI miniSystem振動測量控制裝置；
本裝置使用NI myDAQ的模擬輸出端口來驅動并控制振動平臺產生地震P波。不同的建筑結構可以放置在這個平臺上，用兩個加速度傳感器通過模擬輸入端口進行檢測。
·myTemp NI miniSystem材料保溫特性裝置；
本裝置使用NI myDAQ的模擬輸入端口讀取三路熱敏電阻傳感器信號。可以探索材料科學與綠色工程的重要概念，包括熱傳遞、熱傳導、熱對流和熱輻射。
·myVtol NI miniSystem垂直起降飛行動力學裝置；
本裝置使用可變PC風扇來產生單自由度（DOF）裝置所需的上升力。風扇的飛行距離通過霍爾效應傳感器來測量。該系統可用于基礎飛行動力學、運動控制和比例積分微分(PID)控制等的基礎概念教學中。學生可以直接探索這些概念，控制系統懸停、垂直起飛和降落，從而了解與直升機或鷂式噴氣機相似的應用。
·雙容水箱液位控制裝置；
本裝置使用NI myDAQ的模擬輸出端口來驅動并控制水泵，用模擬輸入端口通過液位傳感器測量水箱液位。用數字端口通過流量傳感器測量液體流量。
實訓內容：
1.差壓傳感器的零點遷移和性能測試；
2.液位測量和控制；
3.流量傳感器標定；
4.壓差損失觀察；
5.單容自衡水箱的對象特性測試；
6.雙容自衡水箱的對象特性測試；
7.單容水箱液位PID控制；
8.雙容水箱液位PID控制；
·太陽能電池檢測實訓裝置；
本裝置使用NI myDAQ的模擬輸出端口來驅動并控制模擬一個太陽光源，用模擬輸入端口通過溫度傳感器測量光伏電池溫度，通過光照傳感器測量光照度，通過電流電壓傳感器檢測光伏電池的電流電壓。
實訓內容：
1.光伏電池電流監測；
2.光伏電池電壓監測；
3.光伏電池溫度監測；
4.光伏電池照度監測；
·人工氣候室監控實訓裝置；
本裝置使用NI myDAQ的模擬輸出端口來驅動并控制加熱和制冷系統及光照度，用模擬輸入端口通過溫度傳感器測量環境溫度，通過光照傳感器測量光照度，通過濕度傳感器測量環境溫度。
實訓內容：
1.環境溫度PID控制；
2.環境濕度PID控制；
3.環境光照度監測控制；
NI myDAQ基礎實驗板：
1.電路實驗板；
2.模電實驗板；
3.數電實驗板；
4.信號與系統實驗板；
配套軟件：
1.提供LabVIEW軟件 VIs 驅動程序；
2.提供教學用Labview軟件樣例程序；
3.提供DSOlab信號綜合分析軟件；
4.NI myDAQ配套 軟件；
|
|
