    維視智造BT系列雙遠心鏡頭
    產品型號:BT系列雙遠心鏡頭
    產品代碼:
    產品價格:
    折 扣 率: 0
    最后更新:2019-02-27
    關 注 度:5452
    生產企業:陜西維視數字圖像技術有限公司
    在線詢價留言
    與企業聯系時請告知該信息來自教育裝備網!
    分享到:
    更多

    產品詳細介紹產品簡介
    BT系列雙遠心鏡頭是機器視覺高精度檢測、精密測量的關鍵組件。根據型號列表,可以根據要求快速查詢與之相匹配的相機,例如BT-2364代表相機的CCD尺寸最大為2/3″,其可觀測到的視野大小為64x48mm。

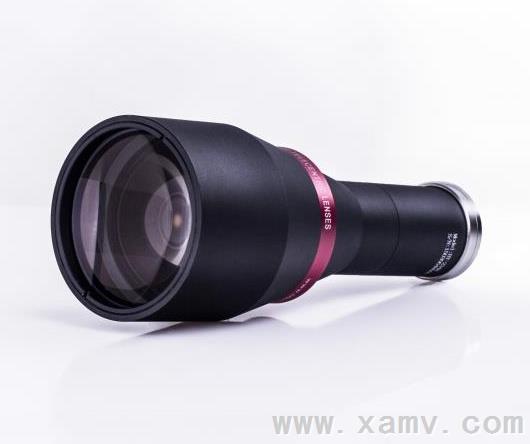

    BT系列雙遠心鏡頭

    產品特點
    ● 兼容高分辨率/小像元尺寸的相機,如500萬像素, 2/3″的相機;
    ● 遠心度小,分辨率高,低于0.1%的畸變;
    ● 在景深范圍內沒有放大倍率的變化;
    ● 像方和物方雙遠心設計,光透射率高;
    ● 標準C接口,最高可支持2/3″成像靶面工業相機。
    應用實例
    噴砂金屬面字符檢測
     手機外殼背面字符缺陷檢測 普通工業鏡頭拍攝效果 雙遠心鏡頭拍攝效果
    檢測手機外殼背面字符缺陷 金屬表面砂礫在光線照射下會產生漫反射光暈,影響字符和背景的對比度, 造成字符聚焦不清,增加檢測難度。 平行光入射,成像不受漫反射的影響,清晰聚焦,在后期字符檢測、識別時變得簡易、高效。
    硅鋼片鐵芯尺寸測量
     硅鋼片檢測  普通工業鏡頭拍攝效果  雙遠心鏡頭拍攝效果
    測量硅鋼片鐵芯外形尺寸
    普通鏡頭景深太小,內邊緣會產生縱向視差,影響測量精度;金屬邊緣會發生雜散光反射現象,產生虛影,無法精確提取輪廓邊緣;在視場70%的區域和中心區域會存在1%左右的無規則畸變,會影響測量精度。
    無縱向和橫向視差,可徹底解決視差問題;平行光入射,可避免各種雜散光反射,提高圖片邊緣銳度;系統畸變小于0.08%,可最大程度減小畸變對測量精度的影響。
    手機屏幕尺寸、瑕疵檢測
     手機邊框檢測  遠心鏡頭檢測
    檢測手機屏幕、邊框是否有劃痕,測量屏幕外形尺寸。 由于手機邊框反光,普通鏡頭無法檢測到微小缺陷,雙遠心鏡頭平行光入射,檢測結果不受雜散光影響。
    由于手機屏幕透明透光,普通鏡頭無法檢測到細小劃痕,雙遠心鏡頭平行光入射,細小特征提取對比高。 手機屏幕透明透光、邊框反光,使用普通鏡頭進行尺寸測量,屏幕和邊框的過渡區域會因二次反射形成漫反射帶,造成邊界提取精度不高,使用雙遠心鏡頭只有一條過渡帶,測量精度高,便于后期算法處理。
    檢測橡膠密封圈內外徑尺寸 一般成像系統存在3%或以上的畸變,由其在視場邊緣區域,會造成外形輪廓變形失真;同時由于景深小,拍攝圖片不清晰,都影響測量精度。 雙遠心鏡頭景深大,畸變小(一般控制在0.1%以內),圖片邊緣清晰,測量精度高。 性能參數
    ①物距:前端物鏡到物體的距離。使用時將其設定在標準值的±3%之內可達到最佳分辨率和最低畸變。
    ②遠心度:鏡頭主射線的最大斜率。
    ③景深:雖位于景深邊緣的圖像測量數據仍然有效,但要獲得清晰的圖像,應盡量采用標稱景深的一半。
    物距、景深可根據客戶具體需要進行適當調整。
