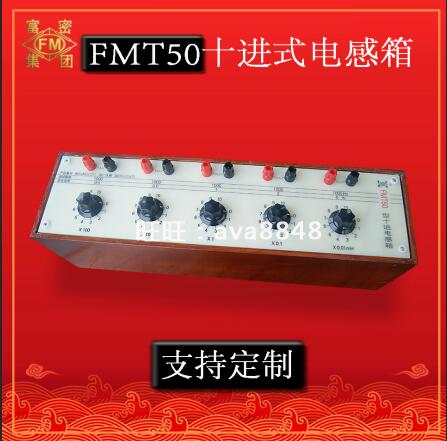

產品型號：FMT50
產品代碼：
產品價格：1660
計量單位：臺
折 扣 率： 0
最后更新：2019-03-07
關 注 度：2851
生產企業：富陽精密儀器廠
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹1）規格 見下表：
參數
型號 開
關
數 最小
步進
(mH) 最大
電感
(mH)
可調范圍（mH）
FMT100 1 0.001 0.01 (0~10）×0.001
FMT10 1 0.01 0.1 (0~10）×0.01
FMT11 1 0.1 1 (0~10）×0.1
FMT12 1 1 10 (0~10) ×1
FMT13 1 10 100 (0~10) ×10
FMT14 1 100 1000 (0~10) ×100
FMT15 1 1000 10000 (0~10) ×1000
FMT200 2 0.01 1.10 (0~10) ×(0.01+0.1)
FMT20 2 0.1 11.0 (0~10) ×(0.1+1)
FMT21 2 1 110 (0~10) ×(1+10)
FMT22 2 10 1100 (0~10) ×(10+100)
FMT23 2 100 1100 (0~10) ×(100+1000)
FMT300 3 0.001 1.110 (0~10) ×(0.001+0.01+0.1)
FMT30 3 0.01 11.10 (0~10) ×(0.01+0.1+1)
FMT31 3 0.1 111.0 (0~10) ×(0.1+1+10)
FMT32 3 1 1110 (0~10) ×(1+10+100)
FMT33 3 100 11100 (0~10) ×(10+100+1000)
FMT400 4 0.001 1110.0 (0~10) ×(0.001+0.01+0.1+1)
FMT40 4 0.01 111.10 (0~10) ×(0.01+0.1+1+10)
FMT41 4 0.1 1110.0 (0~10) ×(0.1+1+10+100)
FMT42 4 1 11100 (0~10) ×(1+10+100+1000)
FMT500 5 0.001 111.110 (0~10) ×(0.001+0.01+0.1+1+10)
FMT50 5 0.01 1111.10 (0~10) ×(0.01+0.1+1+10+100)
FMT51 5 0.1 11111.0 (0~10) ×(0.1+1+10+100+1000)
(2) 外型尺寸
單只開關組成：φ145×140mm
兩只開關組成：260×200×140 mm
三只開關組成：450×140×140 mm
四只開關組成：580×140×140 mm
五只開關組成；450×250×140 mm
（3）其它參數
在環境溫度振輻20±5℃，相對濕度＜80%；電源工作頻率在1k±20Hz，實際為正弦波時，各種參數見下表；
開關示值(mH) 額定電流
(A) 誤差
(%) 直流電阻
(Ω)
10×1000 0.015 ±0.5 ＜4000
10×100 0.08 ±0.5 ＜200
10×10 0.6 ±0.5 ＜20
10×1 1.0 ±1 ＜3
10×0.1 1..5 ±2 ＜1
10×0.01 2 ±5 ＜1
10×0.001 3 ±10 ＜1
三、使用說明
本電感箱采用耐高溫，不易變形，絕緣性能優異的一種塑料為原料制成的骨架，繞成電感很穩定。
每只電感有十個抽頭，焊在十進開關的各個觸點，組成形電路0~10的可變電感步進盤。FMT十進電感箱可由一到五只步進盤組成，以滿足用戶不同名需要。每個步進盤均由紅，黑二種顏色接線柱引出，同顏色的為同名端，多個開關組成的電感箱，只要把相鄰二只開關的不同顏色接線柱用導線連，首尾二個接線柱即為引出端。（要注意盡量減少引出二根導線所包圍的面積）
使用時盡量不放在周圍有鐵磁性場質的地方，特別是箱底，不允許放在金屬上面，否則會引起誤差。
多示值電感箱使用時，按示值最大的步進盤來限制工作電流。工作電流在額定電流2倍以內，連續工作時間不得超過1小時。 |
|
