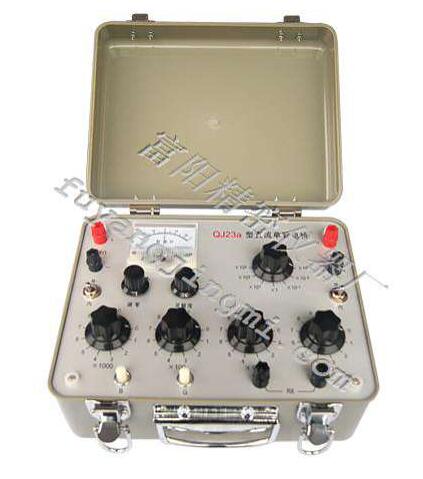

產品型號：QJ23
產品代碼：
產品價格：650
計量單位：臺
折 扣 率： 0
最后更新：2019-03-08
關 注 度：3496
生產企業：富陽精密儀器廠
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹1 總有效量程： QJ23a：:1Ω～11.11ΜΩ
2 測量盤： QJ23a：1000+100+10+1）×（0～10）Ω
3 量程系數：×0.001×0.01×0.1×1×10×100×1000。
4 溫度，相對濕度使用范圍：
有效量程≥Ω為10℃～30℃，25%～75%.
有效量程＜Ω為5℃～35℃，25%～80%.
5 內附電源，3V，（1#）干電池二節，9V6F22疊層電池一節。
6 外形尺寸：270×230×140.
7 重量小于3.5kg。
三儀器結構與各部分名稱
（一）結構
1 本產品系單電橋，主要由比例臂，比較臂，放大器，指零儀及電池等組合而成（見圖一）。
2 比較臂由四個十進盤組成，最大可調11110歐，最小步進為1歐。
3 放大器采用晶體管調制式多級放大器，接在指零儀的輸入端，以提高指零儀的靈敏度（見圖二）。
4 所有線繞電阻均采用高穩定性錳銅電阻絲，以無感方式繞制在磁骨架上。
5 儀器性能穩定，靈敏度高，數據準確，用戶使用時，請首先看說明書。
（二）。名稱（見圖二）
1 指零儀零位調整器
2 指零儀
3 內，外接指零儀轉換開關
4 外接指零儀接線端端鈕
5 量程倍率變換器
6 測量盤
7 外接電源接線端鈕
8 內，外接電源轉換開關
9 測量電阻器接線端鈕
10 指零儀開關（G）
11 電源開關（B）
12 指零儀靈敏度調節旋鈕
四 使用方法
1 打開儀器底部電池盒蓋，按極性裝二節1號干電池及一節9V6F22疊成電池。儀器水平放置，打開儀器蓋，項3 （內，外接指零儀轉換開關）扳向“外接”則內附指零儀斷路，電橋由項4外（接指零儀接線端端鈕）接入外接指零儀。項3扳向“內接”，則內附零儀器接入電橋線路，再調整項1（指零儀零位調整器）使指零儀指零位。
2 項8（內，外接電源轉換開關）扳向“外接”，則由項7（外接電源線端鈕）接入外接電源，項8扳向內接，則電橋內附電源接入電橋線路。在外接電源時，當采用提高電源電壓方法增加電橋線路靈敏度，外接電源電壓值不能超過下表的規定。
量程倍率 有效量程（） 精確度等級（%） 電源電壓（V）
X0.001 1～9.999（或11.11） 0.5
4.5
X0.01 10～999.9（111.11） 0.2
X0.1 100～9.999（1111）
0.1
X1 1K～99.99（11.11）
X10 10K～999.9（111.1） 6
X100 100K～9.999（1111） 0.2 15
X1000 1M～9.999（11.11） 1
3 被測電阻接到項9（測試電阻接線端鈕），被測電阻若小于10 ，一般可使用內附指零儀，電源進行測量。開始測量時，可逆時針?lè)较蛐齽?dòng)項12，以減小指零儀靈敏度，若測量時，轉動測量盤難以分辨指零儀讀數時。此時需外接高靈敏度的指零儀。
4 調節項5（量程倍率變換器），根據表1及被測電阻器估算值，選擇適當?shù)牧砍瘫堵剩聪马?xiàng)10（指零儀按鈕），隨后按項11（電源按鈕），看指零儀偏轉方向，如果指針指向“+”方向偏轉，表示被測電阻器大于估算值，即增加測量盤示值，使指零儀趨向于零位：若指針向“—”方向偏轉，表示被測電阻小于估算值，即減小測量盤示值使指零儀趨向于零位。測量盤示值減少到1000歐姆時，指零儀任然偏向“—”邊，則可減少量程倍率，再調節測量盤，使指零儀趨向于零位。當指零儀指零位時，電橋平衡，測得電阻器值可由下式求的：測試電阻值=量程倍率X測量盤示值之和 |
|
