PCB線路板雕刻機 快速實驗室PCB制版機
|
 |
產品型號：PCB3080
產品代碼：PCB3080
產品價格：
計量單位：套
折 扣 率： 0
最后更新：2023-02-14
關 注 度：2517
生產企業：天津遠蘇精電科技有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹遠蘇精電PCB制板方案 PCB雕刻機打樣 雙面板制版設備
（30*30cm方案）
本方案編號:PCB3080

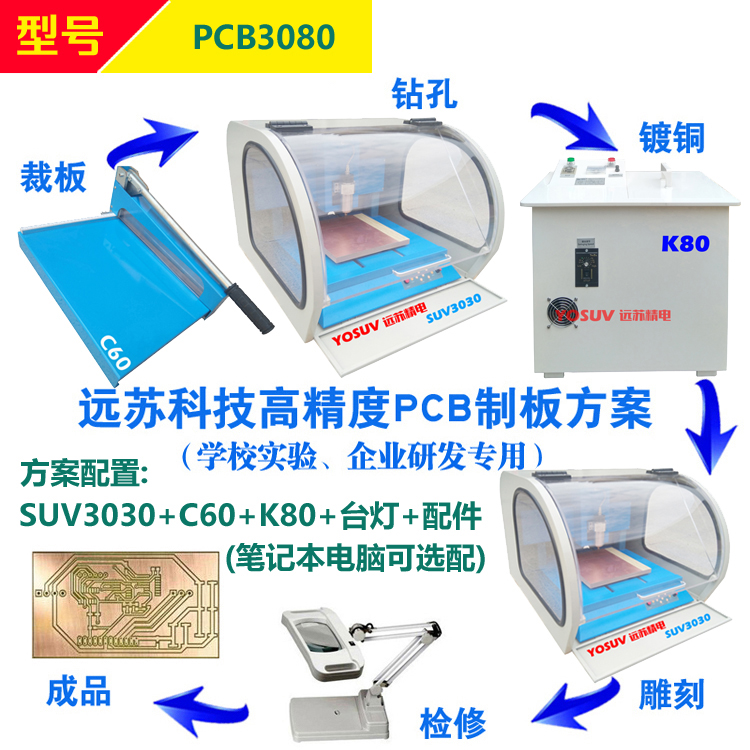

方案配置：
裁板機：型號 C60
雕刻機：型號 SUV3030
過孔電鍍機：型號K80
放大鏡：型號SUV100
配件：雕刻刀 1套/10把 雕刻鉆1套/10把
耗材：覆銅板10片 規格：標配
生產工藝及生產過程：
PCB制板工藝：（單面）
裁板－鉆孔－雕刻－板面處理－檢修－成品
PCB制板工藝：（雙面）
裁板－鉆孔－孔金屬化－雕刻－板面處理－檢修－成品
工藝目的：
裁板：將覆銅板通過精密裁板機裁成所需尺寸，一般比所需要尺寸多出來1CM邊框。
鉆孔：根據軟件提示，將PCB板上所有的孔通過雕刻機鉆出所需的孔。
孔金屬化：用過孔電鍍系統對PCB板上的孔進行金屬化處理。
雕刻：用PCB雕刻機對覆銅板進行雕刻，雕刻出所需的線路。
板面處理：將做好的線路板進行表面處理，便于焊接。
檢修：通過視頻檢測儀處理表面細微金屬碎屑，以便于達到最佳效果。
設備配置：
(1)裁板機C60
產品概述： 遠蘇科技是國內頂級PCB雕刻機生產制造商，專注于國內外高端企業及學校客戶的精密研發制板需求，提供用于對覆銅板進行鉆孔、雕刻、外形銑割的線路板雕刻機及相關設備。
________________________________________
技術參數
最大切板尺寸 345mm
外形尺寸 480*330*180mm
重量 12kg
________________________________________
產品亮點
• 特制鋼長壽命刀刃，耐用性強，獨特的省力杠桿式設計，輕松切割各種厚板材。
• 流線型的外觀符合人體工程學的設計。
• 配置水平對位功能，可以方便的切割固定形狀的PCB板。
• 最大切割長度345mm，最大切板厚度3mm。
• 具有對位和固定標尺，精度更高，使用更方便。
• 防誤傷安全裝置，固定透明保護罩，既保證不會誤傷手指，同時也可以清晰觀查切板過程及切板質量。
________________________________________
產品用途
C60高精度裁板機主要用于PCB制板工藝過程中線路板的裁切工藝，流線型的外觀設計，獨特的省力桿設計及防誤傷裝置，讓操作者能夠安全輕松的裁板。
(2)過孔電鍍機K80
產品概述： 遠蘇科技是國內頂級PCB雕刻機生產制造商，專注于國內外高端企業及學校客戶的精密研發制板需求，提供用于對覆銅板進行鉆孔、雕刻、外形銑割的線路板雕刻機及相關設備。
________________________________________
技術參數
最大板面 340*340mm
最小孔徑 0.3mm
輸出電流 0-15A
工作電壓 220V/50HZ
外形尺寸L*W*H 550*470*520mm
重量 80kg
________________________________________
產品亮點
電鍍液微循環系統：內置兩套微孔發泡管和靜音氣泵使電鍍液形成微循環，提高過孔電鍍的質量。
電鍍件往復運動功能：通過調速，可控制電鍍速度。
一體化的設計：使整機結構緊湊。
密封式的設計：保證電鍍液不受污染，保證電鍍質量。
________________________________________
產品用途
K80過孔電鍍機，又稱孔化機，鍍銅機，在PCB物理快速制板工藝中主要用于對線路板上的孔進行金屬化處理。較常用于雙面板線路板的制作。將完成鉆孔的覆銅板置于本機中，設置好相關參數，即可輕松快速的完成金屬孔化工藝。
(3)線路板雕刻機SUV3030
產品概述： 遠蘇科技是國內頂級PCB雕刻機生產制造商，專注于國內外高端企業及學校客戶的精密研發制板需求，提供用于對覆銅板進行鉆孔、雕刻、外形銑割的線路板雕刻機及相關設備。
________________________________________
技術參數
加工范圍 單雙面板
加工面積 300×300mm
最小加工線徑 4mil
最小加工線距 5mil
分辨率 0.04mil(1um)
工作速度 4.8m/min
主軸轉速 0～60000r/min，無級可調速（國產雕刻機主軸轉速最大）
主軸功率 95W
直線導軌 進口直線導軌
傳動方式 進口滾珠絲桿
鉆孔孔徑 0.4～3.175MM
鉆孔深度 0.02-3mm
鉆孔速度 150(孔/min)
控制方式 電腦控制
通信方式 RS-232/USB
操作系統 Windons 98/2000/XP/Vista/7/10
最小內存配置 256MB
體積 660mm（L）×720mm（W）×500mm（H）
重量 130kg
消耗功率 300 W
電源 220V/50HZ
支持軟件 支持Protel99se、Altium Designer、CAD等常用EDA軟件（支持所有pcb及gerber格式的文件）
________________________________________
產品亮點
• 自動原點定位：可以從任意位置自動回到設定的零點。
• 定位銷與不對稱定位技術：保證了定位的精確性與正確性。
• 斷點續雕：從任意百分比開始雕刻，或雕刻到某一百分比結束。
• 虛擬加工：根據設定的參數，虛擬顯示實際加工過程。
• 實時顯示加工路徑：加工前首先顯示所有加工路徑，在加工過程中實時顯示當前位置。
• 任意區域選擇雕刻：選擇任意區域，進行雕刻。
• 組合雕刻/自動選擇刀具：選擇兩把雕刻刀，自動分配雕刻區域。在不影響雕刻精度的情況下選擇一把大雕刻刀，快速銑掉大塊的空白區域。
• 萬能鉆孔：使用固定銑刀挖出任意孔，減少了換鉆頭的次數。
• 外形銑割：板子雕刻完成后進行外形銑割。
• 智能主軸轉速優化功能：根據刀具自動優化主軸轉速，從而提高雕刻精度。
|
|
