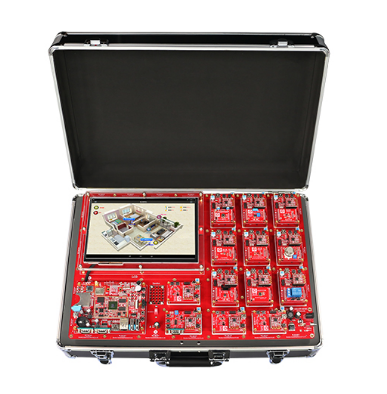

物聯網技術綜合實驗系統 實驗箱CES-IOT6818
|
 |
產品編碼：20240129002587457
計量單位：套
折 扣 率： 0
最后更新：2025-06-03
關 注 度：2036
生產企業：深圳市海天雄電子有限公司重慶分公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹物聯網技術綜合實驗系統III型（CES-IOT6818）配置高性能的嵌入式ARM Cortex-A53八核CPU S5P6818網關及豐富的擴展應用接口，并多達45個傳感器模塊、8個控制器模塊可供選擇，均采用統一接口，可插拔。另外，平臺配置了4G、WiFi、GPS、藍牙、攝像頭等模塊及10.1英寸高清電容式觸摸液晶顯示屏，支持Android 5.1.1 Lollipop操作系統。
物聯網技術綜合實驗系統III型采用模塊化設計，整個系統由高級物聯網網關、ZigBee無線模塊、傳感器模塊及RFID射頻開發套件四部分組成。實驗系統提供多達數十種課程實驗，課程實驗提供開放的軟件及硬件資源，著重培養學生的實際動手能力，可實現教學、科研等物聯網相關課題。
硬件參數——網關
CPU
Samsung Cortex-A53八核處理器S5P6818，主頻最高1.6GHz，支持32KB*4 I/D一級緩存，
1MB二級緩存，支持單通道32位數據總線，高達800MHz工作頻率的DDR3
內存
1GB DDR3，800MHz
eMMC
8GB eMMC
PMIC
使用AXP228，支持動態調頻，庫倫計等
4G模塊
采用QUECTEL EC20，PCIE接口
WiFi / BT模塊
型號為Realtek8723 WiFi/BT一體模塊，支持802.11b/g/n制式，藍牙4.0，USB接口
GPS模塊
靈敏度高，追蹤靈敏度達到-165dBm，捕獲為-148dBm
攝像頭模塊
標準24Pin攝像頭接口，支持OV3640，300萬像素攝像頭
以太網
使用RTL8211E千兆以太網PHY
LCD
配置10.1英寸LVDS電容觸摸液晶顯示屏，分辨率1280*800
音頻接口
IIS接口，支持錄音、放音，并配外部功放
HDMI接口
1路HDMI 1.4接口（1080P/60Hz）
UART串口
2個端口，用于串口通訊和調試輸出
SD/HSMMC接口
2路SD 2.0，板上引出一個SD/MMC卡槽
USB 2.0 HOST接口
通過1路USB HUB，擴展至2路USB 2.0 HOST接口
OTG接口
1路OTG接口
功能按鍵
包括電源按鍵、復位按鍵、中斷按鍵等
LED指示燈
3個LED指示燈
蜂鳴器
1路MMBT3904/SOT蜂鳴器
電池
供RTC使用，圓形鋰電池
外接電源
AC220 DC12V/5A電源適配器，帶電源開關和指示燈
尺寸
52*38*16CM
硬件參數——傳感器模塊
序號
模塊名稱
參數
1
人體紅外感應傳感器
工作電壓：DC3.3V
靜態電流: <50uA
電平輸出：高3.3 V /低0V
觸發方式：L不可重復觸發/H重復觸發(默認重復觸發)
延時時間：0.5-200S(可調)可制作范圍零點幾秒-幾十分鐘
封鎖時間：2.5S(默認)可制作范圍零點幾秒-幾十秒
感應角度：<100度錐角
工作溫度：-15～70℃
感應透鏡尺寸：直徑:23.2mm 菲涅爾透鏡
尺寸大小：29.2mmx40mm
2
震動檢測傳感器
高靈敏震動傳感器，全方位感應震動
比較器輸出，信號干凈，波形好，驅動能力強，超15mA
工作電壓：3.3V-5V
輸出形式：數字開關量輸出（0和1）
可以檢測周圍環境的震動，靈敏度可調
用于各種震動觸發作用，報盜報警，智能小車，地震報警，摩托車報警等
本模塊與常開型震動傳感器模塊相比，震動觸發的時間更長，可以驅動繼電器模塊；
3
磁場傳感器
12-bit ADC與低干擾AMR傳感器，能在±8高斯的磁場中實現5毫高斯分辨
內置自檢功能
低電壓工作(2.16-3.6V) 和超低功耗（100uA）
內置驅動電路
I2C 數字接口
無引線封裝結構
磁場范圍廣（+/-8Oe）
有相應軟件及算法支持
最大輸出頻率可達160Hz
4
氣壓測量傳感器
壓力范圍：300~1100hPa（海拔9000米~-500米）
電源電壓：1.8V~3.6V（VDDA），1.62V~3.6V（VDDD）
LCC8封裝：無鉛陶瓷載體封裝（LCC）
尺寸：3.6mmx3.8x0.93mm
低功耗：5μA，在標準模式
高精度：低功耗模式下，分辨率為0.06hPa（0.5米）
高線性模式下，分辨率為0.03hPa（0.25米）
含溫度輸出
I2C接口
溫度補償
無鉛，符合RoHS規范
MSL 1反應時間：7.5ms
待機電流：0.1μA
無需外部時鐘電路
5
光照/光強度傳感器
本模塊采用ROHM原裝BH1750FVI芯片
供電電源：3.3V
光照度范圍：0-65535 lx
傳感器內置16bitAD轉換器
直接數字輸出，省略復雜的計算，省略標定
不區分環境光源
接近于視覺靈敏度的分光特性
可對廣泛的亮度進行1勒克斯的高精度測定
標準NXP IIC通信協議
6
煙霧傳感器
回路電壓：≤15V（AC or DC）
加熱電壓：5±0.2V（AC or DC）
負載電阻：可調
加熱電阻：31Ω±3Ω
加熱功耗：≤900mW
檢測濃度范圍：100ppm-20000ppm(不同氣體濃度范圍不同)
工作溫度：-10~50℃（標稱溫度20℃）
儲存溫度：-20~70℃（標稱溫度20℃）
相對濕度：小于95%RH（標稱濕度65%RH）
氧氣濃度：21%(標準條件)（氧氣濃度會影響靈敏度特性），最小值大于2%
清潔空氣中電壓：≤1.5V
靈敏度：≥3%
響應時間：≤1S（預熱3-5分鐘）
回復時間：≤30S
具有信號輸出指示燈指示
雙路信號輸出；（模擬量輸出及TTL電平輸出）
TTL輸出有效信號為低電平，可接直接接單片機IO口
模擬量輸出0~2.5V電壓，濃度越高電壓越高
對液化氣、丁烷、甲烷、煙霧等有較好的靈敏度
7
紅外對射傳感器
具有高可靠性，響應速度快
槽寬度5mm
有輸出狀態指示燈，輸出高電平燈滅，輸出低電平燈亮
有遮擋，輸出高電平；無遮擋，輸出低電平
比較器輸出，信號干凈，波形好，驅動能力強，超過15mA
工作電壓3.3V-5V
輸出形式：數字開關量輸出（0和1）
使用寬電壓LM393比較器
8
溫濕度傳感器
全量程標定，兩線數字輸出 濕度測量范圍：0～100%RH
溫度測量范圍：-40～+123.8℃
濕度測量精度：±3%RH
溫度測量精度：±0.4℃
響應時間：8s (tau63%) 低功耗80μW(12位測量，1次/s)
9
繼電器控制模塊
本模塊符合國際安全標準，控制區域與負載區域有隔離槽
模塊帶光耦隔離，觸發現可靠，更穩定
采用雙面FR-4線路板設計，高端貼片工藝生產
采用松樂正品繼電器控制
具有電源和繼電器動作指示，吸合亮，斷開不亮
信號輸入端有低電平信號時，公共端與常開端會導通
繼電器可以直接控制各種設備和負載
有1個常開和1個常閉觸點
藍色KF301端子接控制線更方便
輸入低電平有效
|
|
