產品型號：GX9/1
產品代碼：
產品價格：520
計量單位：臺
折 扣 率： 0
最后更新：2012-12-28
關 注 度：2957
生產企業：富陽精密儀器廠
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹二、主要技術特性
（1）規格范圍：
表1
型號 可變范圍mH 最小步級mH 最大電感量mH
GX9/0 （0~10）×0.01 0.01 0.1
GX9/1 （0~10）×0.1 0.1 1
GX9/2 （0~10）×1 1 10
GX9/3 （0~10）×10 10 100
GX9/4 （0~10）×100 100 1000
GX9/5 （0~10）×1000 1000 10000
（2）電感箱規定下列參考條件：
A、環境溫度為20±2℃，相對濕度40%~80%；
B、電源頻率為1000±20Hz，實際為正弦波；
C、額定工作電流如表2（允許工作在額定電流以下）。
表2
型號 GX9/0 GX9/1 GX9/2 GX9/3 GX9/4 GX9/5
額定工作電流（安培） 0.6 0.6 0.38 0.15 0.05 0.01
（3）基本誤差
在遵守參考條件的規定下，電感箱的基本誤差如表3
表3
型號 GX9/0 GX9/1 GX9/2 GX9/3 GX9/4 GX9/5
基本誤差 ±5% ±2% ±1% ±0.5% ±0.5% ±0.5%
（4）電感箱的殘余電感≤5μH
（5）電感箱的直流電阻，最大允許電流如表4。
表4
型 號 GX9/0 GX9/1 GX9/2 GX9/3 GX9/4 GX9/5
直流電阻（歐姆） ＜0.5 ＜1 ＜3 ＜20 ＜200 ＜4K
最大允許電流（安培） 1.1 1.1 0.6 0.25 0.11 0.015
（6）電感箱在+5℃~+35℃的范圍內使用時，各檔步進電感量值的變差不大于其相應等級所允許的基本誤差。
（7）電感箱引出端鈕與金屬緊固件之間的絕緣強度能經受2000V50Hz正弦波交流電壓1分鐘的試驗。
三.結構概述

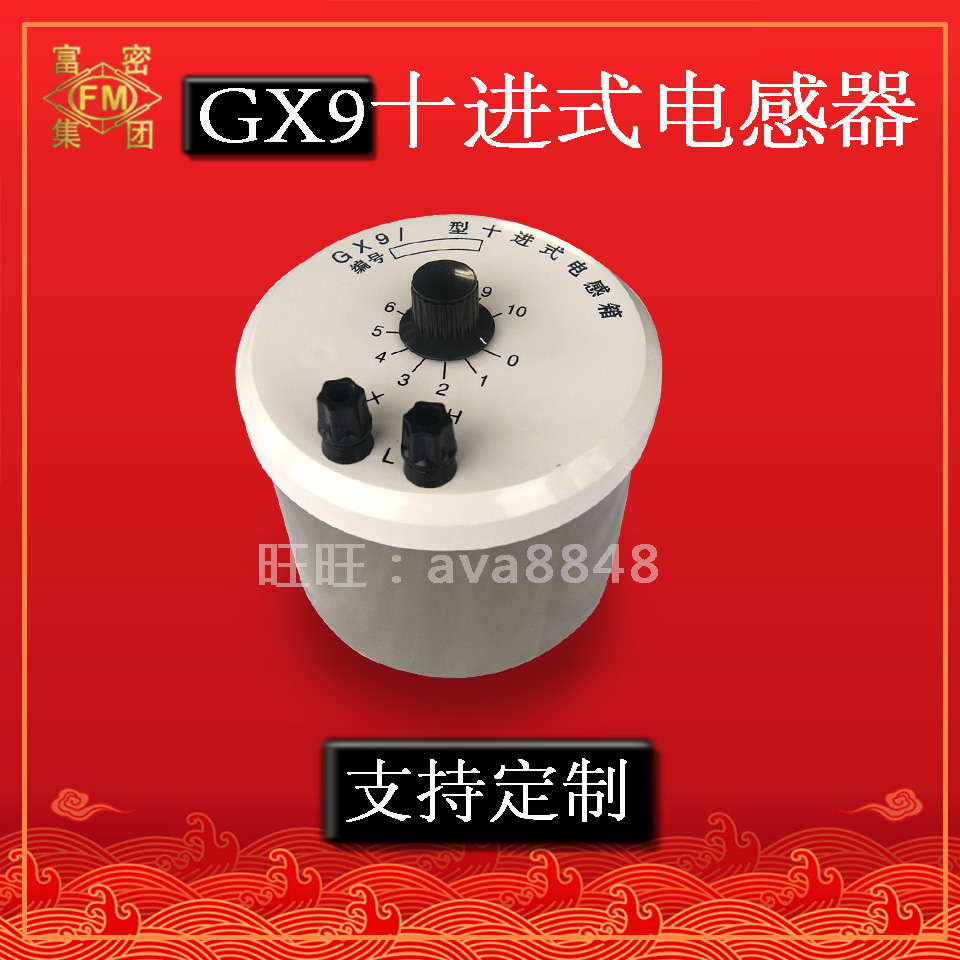

GX9型電感箱采用一個具有十個抽頭的標準電感線圈，連接到一個特殊加工的轉換開關上，組成一個（0~10）的電感量可變電感箱，由6個不同的電感箱組成一套。
標準電感箱采用電氣性能和機械性能很高的高分子材料骨架和高絕緣性能和絲包高強度漆包線繞制而成，并經過特種工藝處理，具有相當高的穩定性。
電感線圈和轉換開關全部裝在ABS塑料壓制的外殼內，引出接線端妞和轉換裝置都安裝在ABS塑料壓制的面板上。
整機體積小，重量輕，使用簡便，具有一定抗干擾能力。
四、使用說明和注意事項
（1）使用在室溫+5℃~+35℃及相對濕度在30~80%的條件下。
（2）電感箱安放位置應考慮其與附近金屬物體有足夠的距離否則會影響電感量的精度，電感箱有串聯使用時誤差不大于±2%。
（3）電感箱允許工作在額定電流和最大允許電流之間，但連續工作不應超過二小時。
（4）電感箱應存放在室溫+5℃~+40℃及相對濕度30~80%，而空氣中不含有腐蝕性的氣體和有害雜質的環境中。 |
|
