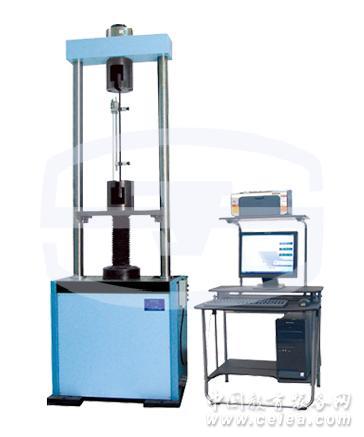

SXW-300松弛試驗機

一、設計依據：

　　GB/T5224-2003《預應力混凝土用鋼絞線》；

　　GB/T10120-1996《金屬應力松弛試驗方法》

二、概述

　　★該試驗機在設計過程中，吸收了德國、意大利等著名鋼鉸線試驗機公司的設計理念和結構特點，并依據鋼鉸線試驗的相關國家標準研制而成的；

　　★ 該試驗機采用立式結構，上橫梁通過雙立柱與工作臺構成拉伸試驗空間，動力傳動機構（由交流伺服調速電機、減速機、絲杠副組成）安裝在工作臺的下方，加載絲杠上下移動帶動下鉗口移動，從而實現對試樣加載；測力傳感器安裝在上橫梁上，并與上鉗口座連接。試驗機具有很高的剛度，確保試驗機結果的準確性；

★采用聯想品牌計算機，吸收國外試驗機公司的先進試驗機控制技術，根據國家標準GB/T5224-2003《預應力混凝土用鋼絞線》、GB/T10120-1996《金屬應力松弛試驗方法》的相關要求進行試驗，根據設定的試驗參數，自動完成試驗過程的控制、數據采集、顯示和保存（主要參數：試驗力、松弛力、松弛率、溫度），試驗完成后可以對數據進行分析和處理，并打印輸出用戶要求的試驗曲線及試驗報告，可選擇標準要求的各種試驗曲線。

　　★ 計算機軟件基于Windows XP平臺開發，界面美觀,操作方便；試驗力、變形顯示采用組態儀表方式顯示,十分醒目；內嵌數據庫,便于數據歷史追溯及聯網要求；報表采用模板方式操作,用戶只需簡單培訓即可掌握，整個軟件封裝性強,操作方便、功能全面；設有標準試驗程序，按下快捷鍵，試驗系統就可以按照標準要求在3-5分鐘內將鋼絞線加載公稱最大力的70%或80%，保持1分鐘內自動開始記錄試驗數據、到達設定時間后自動終止試驗。

    ★ 試驗曲線與理論擬合曲線的相關系數達到99%以上，因此可以用100小時的試驗數據推算1000小時的松弛率，并模擬顯示1000小時遞推曲線，縮短了實際實驗時間。

　　★ 試驗機采用鋼絞線專用傳感器，具有很強抵抗松弛和蠕變的能力強，長時間受力零點漂移小。

　　★ 試驗力達到設定值后可以關掉主機電源，降低能耗。

　　★ 試驗過程中發生斷電，試驗數據不丟失，來電后可以繼續試驗。

　　★ 自建強大的試驗數據庫，試驗數據可隨時保存、查詢、調用。

三、主要技術指標：
    1、最大試驗力：300kN
    2、試驗力測量范圍：6-300kN 全程不分檔
    3、試驗力精度：優于±1%
    4、試驗力分辨率：每級量程的0.05%/FS
    5、速度調節范圍：0-30mm/min。
    6、試樣規格：Φ6.0mm--Φ12.70；Φ15.24mm
    7、鋼絲直徑夾持范圍：3-9mm
    8、冷軋帶肋鋼筋：4mm、5mm、6mm
    9、預應力混泥土用鋼絲：5-10mm
    10、拉伸試驗行程： 0-200mm
    11、試驗拉伸空間:1000-1200mm
    12、保護功能：超過最大試驗力2%-5%時自動停機。
    13、試驗機主機形式：立式結構。
    14、功率：三相380v；3.0KW
    15、主機尺寸(長X寬X高)：900x710x3000mm

四、基本配置
    1、松弛試驗機主機(300kN、立式) 一臺
    2、日本松下交流伺服電機MDMA352 一套
    3、交流伺服電機調速系統 MDDA352 一套
    4、松弛試驗機專用高精度負荷傳感器（300kN） 一套
    5、松弛附具類：Φ15.24mm 一套
    6、聯想計算機（19寸液顯） 一臺
    7、惠普打印機(A4 激光) 一臺
    8、松弛試驗機專用軟件 一份
