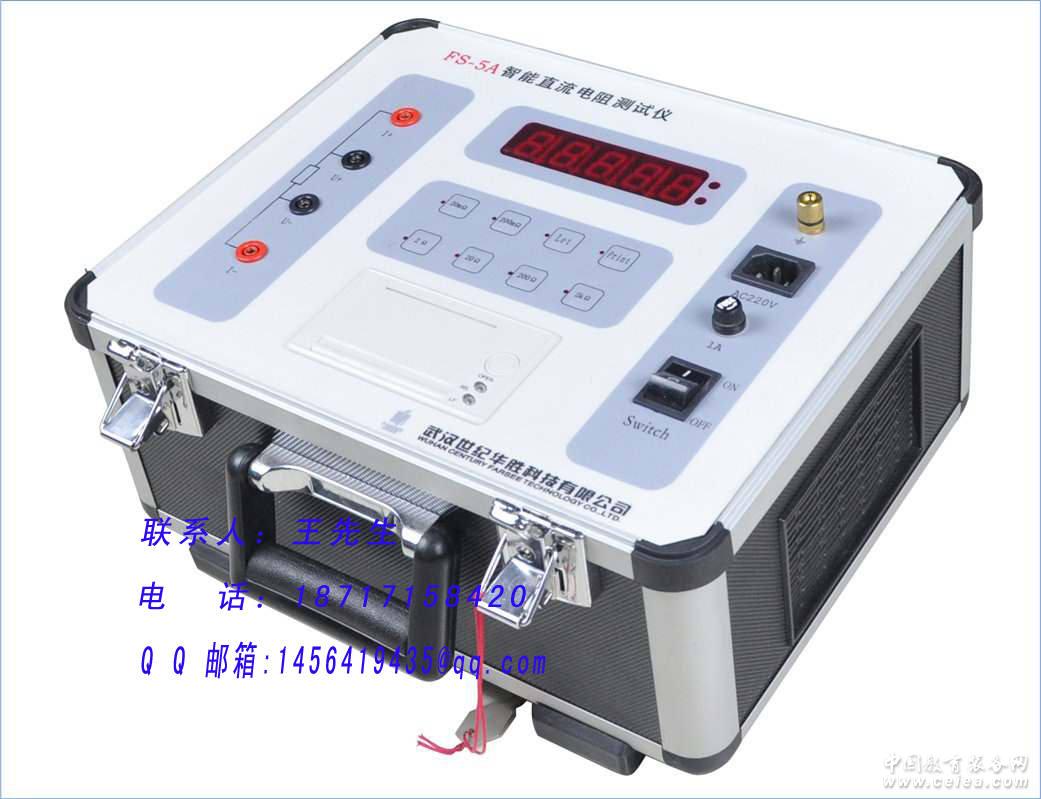

FS-5A變壓器直流電阻測試儀，變壓器直流電阻測試儀價格
概述
變壓器繞組直流電阻的測量是變壓器試驗中一個重要的試驗項目。它可以檢查出繞組內部導線的焊接質量，引線與繞線的焊接質量，繞線所用導線的規格是否符合設計要求，分接開關、引線與套管等載流體的接觸是否良好，三相電阻是否平衡等。然而變壓器繞組呈感性，特別是大容量的變壓器電感很大，由傳統的直流電阻測量方法存在測量數據不穩定、測試時間長、操作復雜和安全性不高的缺點。根據不同類型變壓器，華勝公司自主開發了充電電流從1～60安培的FS系列產品，能滿足我國現階段所有類型變壓器的直流電阻測量，符合國家新頒布電力行業標準《直流電阻測試儀通用技術條件 DL/T 845.3-2004》要求。
變壓器直流電阻測試儀主要特點
☆ 采用雙電源恒流源技術，測試速度百倍于電橋。
☆ 內置快速放電電路，動態反映放電狀態，安全可靠。
☆ 系列產品， 測試電流1～60A，適應所有接線方式和容量的變壓器。
變壓器直流電阻測試儀技術參數
☆ 供電電源 電壓：AC220V±10% 頻率：50±0.5Hz
☆ 準 確 度 0.2%±2字(25±2℃) 分 辨 率：1μΩ
☆ 使用環境 溫度：0～40℃ 相對濕度：≤80%
☆其他參數如下表
型 號
恒 流 輸 出
量 程
分辨率
外形尺寸(mm 3)
重量 (kg)
|
FS- 2A 型
2A, 0.2 A 0.02A
1mΩ～2000Ω
1μΩ
320×210×160
4
|
FS- 5A 型
5A , 2A ,1A ,0.2A
1mΩ～2000Ω
1μΩ
350×250×220
5
|
FS-10A型
10A ,5A,40mA,8mA
1mΩ～2000Ω
1μΩ
400×300×220
8
|
FS-20A型
20A ,10A ,5A,2A,1A
1mΩ～20Ω
1μΩ
400×300×220
9
|
FS-40A型
40A ,20A ,10A,5A,1A
0.5mΩ～20 Ω
1μΩ
400×300×220
13
|
FS-50A型
50A ,25A ,10A,5A,1A
0.4mΩ～20Ω
1μΩ
500×400×300
14
|
FS-60A型
60A ,30A ,15A,5A,1A
0.3mΩ～20Ω
1μΩ
500×400×300
20
|
|
