產品詳細介紹

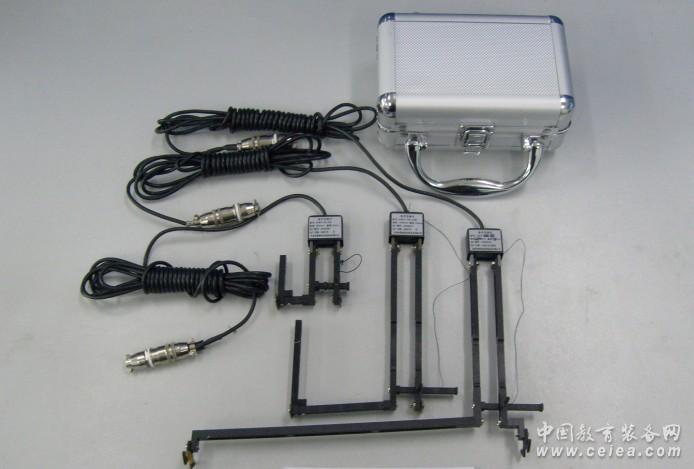

【 供應高精度引伸計 電子引伸計 產品介紹】
本系列電阻應變片式引伸計適用于各種試樣標距內的變形測量。可與測量放大器，應變儀器等二次儀表組成變形測量系統，精確測定試樣標距內變形量，并將信號輸入給計算機或函數記錄儀進行數據處理和繪制試驗曲線，是現代力學檢驗必備的測量儀器。
【供應高精度引伸計 電子引伸計 規格】
標距（mm）：25 50 100 200 400 500
兩成（mm）：2.5 5 10 15 20 25
【 供應高精度引伸計 電子引伸計 結構及工作原理】
本系列引伸計主要由刃口、彈簧夾、支臂及彈性體組成。在彈性體上貼有一組電阻應變片式并組成全橋。當實驗進行時，引伸計刃口隨試樣的變形而產生相對位移，引起彈性體也產生變形，組成全橋的應變片即輸出信號。在支臂前方裝有鏢局定位機構，用一個插針來準確定位。刃口設計為圓形結構，即可夾持圓試樣又可夾持扁試樣，且磨損后可任意轉換位置提高了使用壽命。
【 供應高精度引伸計 電子引伸計 主要技術參數】
AWY系列引伸計可按滿量程衰減1、2、5、10倍四檔使用（使用本公司測量放大器實不分檔）
全橋阻抗：350Ω
輸出靈敏度：》1.5mv/v
非線性度：《±0.5%FS
供電電壓：3-12V
【供應高精度引伸計 電子引伸計 使用方法】
標定：將標定儀對零，裝上引伸計，撥下定位針
調整測量放大器等二次儀表的零點
轉動標定儀刻度盤，先對三次滿度并回零，然后按2、4、6、8、10等分點標到滿度（指滿量程）反復三次即可
使用：于測量放大器等二次儀表連接
將引伸計裝夾于試樣中間位置并開始試驗
當所需數據已測到時，取下引伸計并插好定位針，切斷與二次儀表的連接
|
|
