產品型號：HX-DST
產品代碼：
產品價格：
折 扣 率： 0
最后更新：2013-07-29
關 注 度：2083
生產企業：南通華訊機電設備有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹

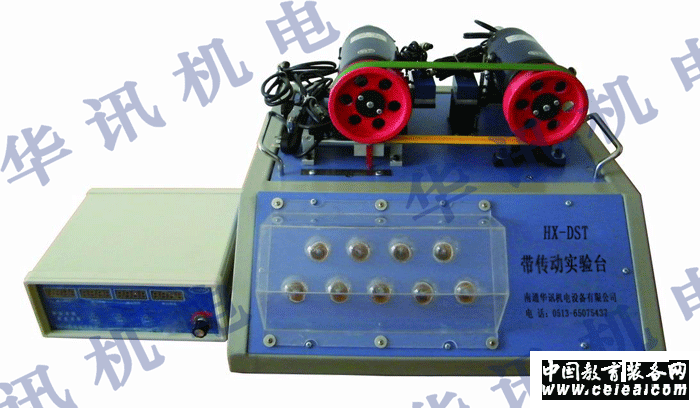

HX-DST 帶傳動實驗臺
技術參數：
1、驅動電機功率：355w/220v
2. 負載電機功率：355w
3、調速方式及范圍：無級調速，0-1500r/min
4、負載范圍及加載方式：0-360W，無級加載
5、測力傳感器：100N 精度：0.1%
6、角位移傳感器：1000柵/轉
7、平帶輪、圓帶輪、同步帶輪直徑：D1=D2=120mm，
8、三角帶輪D1=120mm，D2=80mm
9、外形尺寸：750×550×440mm
10、重量：70kg
基本配置：
1. 電機2臺
2. 測力傳感器2個
3. 角位移傳感器2個
4. 帶輪4組
5. 可變負載1組
6. 控制系統及教學軟件1套
7. 隨機工具1套
實驗?zāi)康模?/span>
1. 了解帶傳動實驗臺的組成及工作原理
2. 掌握帶傳動初拉力、效率、滑差的調整和測試方法
3. 了解其他類型的帶傳動的安裝、調整及測量
實驗項目：
1. 平皮帶和三角帶滑差率和皮帶傳動效率的測定，通過計算機測試分析軟件測試并自動繪制滑差曲線和效率曲線；
2. 通過數碼顯示面板讀數進行平皮帶和三角帶滑差率和皮帶傳動效率的測定，計算機或人工繪制滑差曲線和效率曲線。
3. 對其他類型的帶傳動的安裝、調整及測量
性能特點：
1. 通過數碼顯示面板讀數或計算機測試分析軟件進行皮帶滑差率和傳動效率的測定，實現兩種實驗手段可作綜合性實驗。
2. 可通過計算機測試分析軟件進行傳動過程的模擬，可觀察彈性滑動現象。
3. 可更換不同直徑的平皮帶輪和三角帶輪，做不同帶傳動的實驗。
4. 控制系統采用40通道單端輸入，20通道雙端輸入，12位精度，1M采集頻率與計算機采用串口聯機使用。可以實時顯示運動參數的適時變化曲線，實時數據采集及計算機控制；完成純計算機全程序控制（或純手動控制）設備的啟動、加速、減速、實時運動參數和變化曲線、參數采集、分析、自動生成EXCEL表格、圖片格式、實驗結果保存、停止等。
5. 特點說明：可完成不同帶型的帶傳動試驗,可通過兩種不不同檢測方式檢測并計算效率：通過輸入轉矩、輸出轉矩、輸入轉速、輸出轉速可計算出效率；通過輸入電壓、輸出電壓和輸入電流、輸出電流可計算出帶的效率（此測試方式選配）。兩者可對比分析效率不同的原因。
6. 可將帶輪更換成鏈輪并測試鏈傳動的相關性能及參數（選配）
