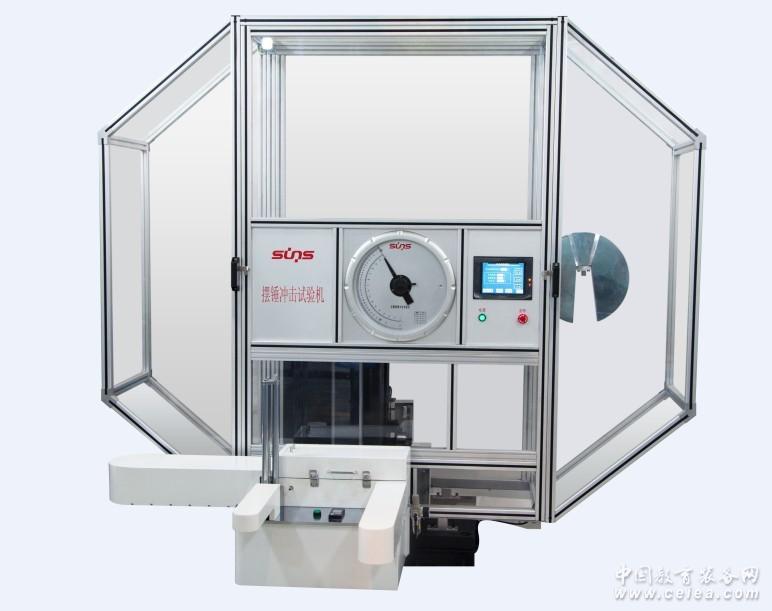

飛天系列金屬擺錘沖擊試驗機

規格：150J、300J、450J、600J、750J

用途：金屬擺錘沖擊試驗機是對金屬材料在動負荷下抵抗沖擊性能進行檢測的試驗設備，能連續和大量地做金
功、沖擊韌性、擺錘的旋轉角度及打印試驗報告等。是金屬材料生產廠家、質檢部門必備的檢測儀器，
不可缺少的測試儀器。

檢驗標準：
GB/T 3808—2002《擺錘式沖擊試驗機的檢驗》
JJG 145—2007 擺錘式沖擊試驗機計量檢定規程

試驗方法：
GB/T 229—2007《金屬夏比沖擊試驗試驗方法》
ISO R148《鋼的簡支梁式（V型缺口）沖擊試驗》
ISO R83《鋼的卻貝（CHARPY）試驗（U型缺口）對金屬材料進行沖擊試驗》
ASTM E23—02a《金屬材料缺口試樣標準沖擊試驗方法》（客戶需另訂購美標擺才可滿足此標準）

性能特點：
1、簡單快速換擺（根據不同沖擊能量需求，只需旋轉螺絲，即可實現簡單]快速換擺，從150J到750J均可滿足。）
2、完全滿足大批量的試驗（三思縱橫獨特的處理技術，可以保障設備連續穩定的工作，完全滿足大批量的沖擊試驗。）
3、任意角度定位放擺沖擊（擺錘可在任意角度定位，可在任意角度放擺沖擊，該功能可以滿足部分科研人員的科研需求，也可滿足艾氏沖擊試驗方法。）
4、標配示波沖擊系統（所有金屬擺錘沖擊機型標準配置示波沖擊系統，全面滿足生產和科研的雙重需求。）
5、沖擊鉗口更換方便（砧座與沖擊鉗口分離設計，一個人在幾分鐘內即可完成沖擊鉗口的更換。）
6、操作簡單可靠（配備試樣對中裝置，擺錘釋放非�？焖�，可在常溫和低溫環境中測試，符合ISO148和ASTM E23試驗標準。）
7、具有良好的安全性、操作性和維護性（電子安全門設計，測試前未關閉艙門擺錘不會動作，能有效保障測試員人身安全。
8、全封閉的防護罩，采用鋁合金型材和有機玻璃制造，完全保護人身安全，左右對稱的門式設計，便。）

技術參數：
型號              PTMS4150    PTMS4300   PTMS4450   PTMS4600  PTMS4750
最大沖擊能量        150J        300J      450J        600J       750J
擺錘力矩（沖擊常數，
N.m）               80.3848     160.7695   241.1543  321.5390  401.9238
擺錘揚角                                        150°±1°
擺軸中心至試樣中心
（10mm試樣）距離                                 750mm
沖擊速度                                         5.24m/s
試樣支座跨距                                     4 0 mm
試樣支座端部圓弧半徑                             1~1.5mm
試樣支座支承面傾角                              1 1 °± 1 °
沖擊刀圓弧半徑                                   2~2.5mm
沖擊刀夾角                                          30°
沖擊刀厚度                                          12mm
試驗規格                 5 5 mmx 1 0 mmx 1 0 mm 5 5 mmx 1 0 mmx 7 . 5 mm
                          5 5 mmx 1 0 mmx 5 mm 5 5 mmx 1 0 mmx 2 . 5 mm
試驗機凈重                                          約1000kg
主機電源                             交流三相五線380V±10%50Hz 800W 10A
主機外形尺寸                        2400mmx800mmx2200mm（包括全封閉防護罩但不含自動送樣）
