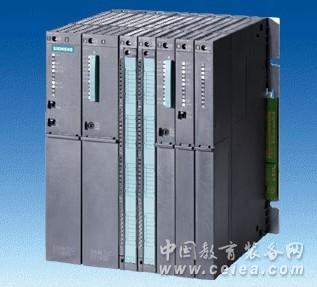

產品詳細介紹西門子S7-400模塊
S7-400
•功能強大的PLC，滿足中、高性能要求。
•要求最苛刻的任務的解決方案。
•品種齊全的模塊和性能分級的 CPU，最佳適應自動化任務。
•通過簡單實施分布式結構可實現靈活的使用；操作簡單的連接方法。
•最佳的通訊和網絡連接選件。
•方便用戶和簡易的無風扇設計。
•當控制任務增加時，可自由擴展。
•多CPU運行：
多個 CPU 在一個 S7-400 中央控制器中同時運行。
通過多處理器計算擴大 S7-400 的整體性能。例如，復雜的任務可以分解為各種技術，如開環控制、計算或通訊，并分配給不同的 CPU。每個 CPU 可賦與其本地的 I/O。
•模塊化：
功能強大的 S7-400 背板總線和可以直接連接到 CPU 的通訊接口可以實現許多通訊線路的高性能操作。例如，這允許把一條通訊線路用于 HMI 和編程任務，一條通訊線路用于高性能和等距運動控制組件，一條通訊線路用于普通 I/O 現場總線。還可以執行額外需要的與 MES/ERP 系統或 Internet 的連接。
•工程和診斷：
尤其是在使用采用高性能工程組件的大量自動化解決方案時，使用 SIMATIC 工程工具可以極為有效地組態和編程 S7-400。為此，提供有可高級語言（如 SCL）、用于順序控制的圖形工程工具、狀態圖和技術功能圖。
本公司銷售西門子可編程控制器，觸摸屏，變頻器，驅動伺服，工業以太網，數控系統。
全新原裝，質量保證，保修一年，價格優勢，提供售后服務！
==============================================
24小時銷售服務熱線 ：13764683783、15618713512
聯系人 ：黃超經理
電 話：021-60440251
傳 真：021-33737848
郵 箱：669309615@qq.com
Q Q：669309615/84423928
地 址：上海市松江區文誠路2188弄
西門子S7-400模塊
S7-400
擁有中端到高端性能的功能強大的 SIMATIC S7-400 PLC。
模塊化、無風扇設計，高度的擴展能力，全面的通訊和網絡能力，方便實施的分布式結構，以及用戶友好的運行處理，使得SIMATIC S7-400是中、高性能應用中滿足特別復雜的控制任務的理想的解決方案。
SIMATIC S7-400 的應用領域包括：
•汽車工業（如生產線）
•機械設備制造，包括專用機械設備制造
•倉儲技術
•鋼鐵工業
•樓宇管理系統
•發電和配電
•造紙和印刷工業
•木材加工
•食品和飲料工業
•過程工程與組態，如：供水和污水處理
•化工和石化
•儀表和控制
•包裝機械
多種性能等級的 CPU，具有用戶友好功能的全系列模板，可為用戶定制實施自動化控制任務。
任務擴展時，可通過使用附加模塊隨時對控制器進行擴展，并且成本不會太高。
SIMATIC S7-400 是一個通用的控制器：
•具有高電磁兼容性和抗震性，可最大限度地用于工業領域。
•可帶電連接、斷開模塊。
西門子S7-400模塊
SIMATIC S7-400有多個型號：
•S7-400：
Power PLC，用于中、高端性能應用，并采用模塊化、免風扇設計。
•S7-400H:
容錯型自動化系統使用冗余設計，可以用于故障安全型應用。
•S7-400F/FH:
故障安全自動化系統也使用冗余設計，同樣具備容錯能力。
S7-400
S7-400自動化系統采用模塊化設計。它擁有豐富的模塊，且這些模塊均可以獨立地組合使用。
一個系統包含下列組件：
•電源模塊(PS)：
用于將120/230 V AC 或 24 V DC電源連接至SIMATIC S7-400。
•CPU：
針對各種性能范圍，都可以提供集成有PROFIBUS DP接口的不同CPU。視型號的不同，也可以為它們配供集成式PROFINET接口。使用PROFIBUS接口，最多可以連接125個PROFIBUS DP從站。PROFINET接口最多可以連接256個PROFINET IO設備。SIMATIC S7-400的所有CPU 可以處理極為大型的組態。此外，在單個中央控制器的多值計算模式下，多個CPU可以協同工作，據此，可以進一步提高系統的性能。這些CPU 處理速度極快，具備確定性的響應時間，因此，其機器周期時間極短。
•信號模板（SM），用于數字量（DI/DO）和模擬量（AI/AO）的輸入/輸出。
•用于連接總線和點對點連接的通訊處理器 (CP)。
•功能模板（FM）：
用于諸如計數、定位和凸輪控制等高要求任務的專家級系統。
根據要求，也可使用下列模塊：
•接口模板(IM)：
用于連接中央控制器和擴展單元。SIMATIC S7-400的中央控制器工作時可支持多達21個擴展單元。
•SIMATIC S5 模塊：
在相關的SIMATIC S5擴展單元中可以尋址SIMATIC S5-115U/-135U/-155U的所有輸入/輸出模塊。此外，在S5 EU 或者直接在CC（借助適配器套接件）中都有可能使用SIMATIC S5的特定IP和WF模塊。
擴展
當用戶需要在應用中使用一個以上的中央控制器時，可以對S7-400進行擴展：
•最多 21 個擴展單元：
中央控制器（CC）上最多可以連接21個擴展單元（EU）。
•接口模塊（IM）的連接：
中央控制器（CC）和擴展單元（EU）是通過發送接口模塊（IM）和接收接口模塊（IM）完成連接的。發送接口模塊插在中央控制器（CC）上，相應的接收接口模塊則插在串行連接的擴展單元（EU）上。中央控制器（CC）上最多可以插接6個發送接口模塊（IM）（其中最多有2個配5-V傳輸器），擴展單元（EU）上則只能插接1個接收接口模塊（IM）。每個發送接口模塊均有2個接口，每個接口均用于連接1條線路。發送接口模塊的每個接口均可以連接至多4個擴展單元（無5-V傳輸器）或者至多1個擴展單元（配5-V傳輸器）。
•電源模塊的固定插槽：
在中央控制器（CC）和擴展單元（EU）的最左側必須始終連接電源模塊。
•C總線受限數據交換：
C總線數據交換僅用于中央控制器（CC）和6個擴展單元（EU）
（EU 1 - EU 6）之間。
•中央擴展：
推薦用于直接安裝在機床旁邊的小型裝置或者小型控制柜。也可以選擇提供5-V電源。 - 中央控制器（CC）和最后一個擴展單元（EU）之間的最大單線距離：
使用5 V傳輸器時為1.5 m；無5-V傳輸器時為3 m。
•用EU進行分布式擴展：
推薦用于占地面積較大、在同一個位置安裝多個擴展單元（EU）的工廠。甚至于可以使用S7-400 EU或者SIMATIC S5 EU。 - 中央控制器（CC）和最后一個擴展單元（EU）之間的最大單線距離：
對于S7 EU為100 m，對于S5 EU為600 m。
•注意 用于S5擴展單元至某個S7-400的分布式連接：
IM 463-2可以用于S7-400的中央控制器（CC），IM 314則用于S5-EU。以下S5 EU可連接S7-400： - EG 183U
- EG 185U
- EG 186 U
- ER 701-2
- ER 701-3
•通過EU 200實現的分布式擴展：
推薦用于占地面積極大的工廠。使用CPU的PROFIBUS DP接口，單條線路可以連接多達125個總線節點。中央控制器與最后一個節點之間的單線最大距離：23 km（使用光纜）。
西門子S7-400模塊
通訊
SIMATIC S7-400擁有不同的通信選項：
•組合了多點接口和DP主站，集成于所有CPU中：
用于同時連接PG/PC、HMI 系統、S7-200 和 S7-300 系統以及其它S7-400系統。
•額外的PROFIBUS DP接口，集成于多種型號的CPU中，用于成本高效地連接分布式I/O系統（例如ET 200）。
•PROFINET CPU 上的集成式PROFINET接口，用于連接分布式I/O系統或者與其它控制器和PC系統進行通信。
•通信處理機，用于連接PROFIBUS總線系統和工業以太網。
•通信處理機，用于功能強大的點對點連接。
PROFIBUS DP進行過程通訊
通過S7-400-CPU的集成式PROFIBUS DP接口（可選），可以連接SIMATIC S7-400并將其作為帶有PROFIBUS DP接口的主站。
以下均可以連接為PROFIBUS DP上的主站：
•SIMATIC S7-400 (CPU, CP 443-5)
•SIMATIC S7-300 (CPU, CP 342-5 DP 或 CP 343-5)
•SIMATIC C7（通過配有PROFIBUS DP接口的C7，或者PROFIBUS DP CP）
•SIMATIC S5-115U/H、S5-135U 和 S5-155U/H，帶IM 308
•帶 PROFIBUS DP 接口的 S5-95U
•帶 PROFIBUS DP 接口的 SIMATIC 505
盡管配有STEP 7的PG/PC或者OP是總線上的主站，但它們僅使用也部分地通過PROFIBUS DP運行的PG和OP功能。
以下設備可作為從站連接：
•分布式 I/O 設備，例如 ET 200
•現場設備
•SIMATIC S7-200, S7-300
•C7-633/P DP, C7-633 DP, C7-634/P DP, C7-634 DP, C7-626 DP
•SIMATIC S7-400 (只有通過 CP 443-5)
使用多點接口 (MPI) 進行數據通訊
多點接口（MPI）是集成于SIMATIC S7-400的CPU內部的一種通信接口。
它用于
•編程和參數化
•人機界面接口，和
•建立涉及到對等通信伙伴的簡單網絡拓?fù)?br/>•可選擇的連接選項：
MPI 可以實現同時連接 32 個節點： - PGs/PCs
- HMI 系統
- S7-200 (作為從站)
- S7-300
- S7-400
- C7
•通訊連接：
S7-400 CPU可以同時建立多達96個連接（取決于的CPU型號）： - 至節點，
- 至相關C總線（內部通信總線，見后文）上的C總線節點（例如通信處理機），
- 至通過通信處理機連接的節點，例如工業以太網節點。此外，通信處理機必須為C總線節點。
•內部通訊總線(C-bus);
使用S7-400的C總線，通過MPI或DP接口，可以尋址配有C總線接口的通信處理機和功能模塊。這可以從編程設備直接訪問在 C 總線上連接的模塊。通過接口模塊可以將 C 總線最多轉到 6 個擴展單元。
•MPI 的性能數據： - 最多 32 個 MPI 節點
- 數據傳輸速率高達12 Mbit/s
•靈活的安裝選項：
可靠的組件用于建立 MPI 通訊： 不低于PROFIBUS和“distributed I/O”產品系列的總線電纜、總線連接器和RS 485中繼器（12 Mbit/s）。
使用這些組件，可以根據需求實現設計的最優化調整。例如，任意兩個MPI節點之間最多可以開啟9個中繼器，以橋接更大的距離。
•DP主站：
還可將 S7-400 的 MPI 作為 DP 主站組態。此后，最多可以連接32個最大傳輸速率為12 Mbit/s的DP從站。據此，編程功能和人機界面功能得以保留下來
使用通信處理機的數據通信（點對點）
使用CP 441通信處理機，可以建立功能強大的點對點連接。
•多種連接選件：例如，可以連接以下設備： - PC
- SIMATIC S5/S7
- 工業PC
- 其他供應商提供的 PLC
- 掃描儀、條形碼閱讀器、識別系統
- 機器人控制
- 打印機
•可變接口：
可更換接口模塊，據此可以使用不同的傳輸介質進行通信： - 20 mA (TTY)
- RS 232C (V.24)
- RS 422/485
通過 CP（PROFIBUS 或工業以太網）的數據通訊
通過CP 443-x通信處理機，可以將SIMATIC S7-400連接至PROFIBUS和工業以太網總線系統。
例如，可以連接以下設備：
•SIMATIC S7-200 (通過 PROFIBUS)
•SIMATIC S7-300
•SIMATIC S7-400
•SIMATIC S5-115U/H、S5-135U 和 S5-155U/H
•編程器
•PC 機
•SIMATIC HMI 人機界面系統
•數控裝置
•機器人控制
•工業PC
•驅動控制器
•其它廠商設備
設計
S7-400系統的實現可以使用模塊化設計，并可以簡單地忽略插槽規則。S7-400的突出特點是工作穩定可靠，無需風扇，且其中的信號模塊支持熱插拔。
S7-400設計簡潔，使用靈活，操作極為方便：
•模塊安裝非常簡單。
•背板總線集成在安裝機架中
•配有機械部件數碼編號，模塊更換極為簡便。
•現場證明可靠的連接。
•TOP 連接：
預裝配接線配有1至3針接口和螺釘端子或彈簧端子。
•規定的安裝深度：
所有接口和接頭都應該安裝在模塊和保護蓋板的內部。
•沒有槽位規則。
通訊
CPU和通信處理機支持以下通信類型：
•過程通訊;
對于通過總線（AS-接口、PROFIBUS DP 或者 PROFINET）實現循環尋址的I/O模塊（互換過程圖像）。從循環執行級調用過程通信
•數據通訊;
用于自動化系統之間、或 HMI 站
與多個自動化系統之間的數據交換。 數據通信循環地進行，也可以基于事件驅動通過塊由用戶程序發起。
數據通訊
SIMATIC S7-400擁有不同的數據通信機制：
•使用全局?jǐn)?shù)據通信（GD），實現聯網CPU之間數據包的循環交換。
•借助通信功能，與伙伴完成事件驅動型通信。
網絡連接通過MPI、PROFIBUS或PROFINET實現。
全局?jǐn)?shù)據(GD)
通過MPI，使用“全局?jǐn)?shù)據通信”服務，聯網CPU彼此之間可以循環地交換數據（最多可達 16 GD 數據包，每個循環中最大 GD 數據包容量為 64 個字節）。據此，可以實現，例如，某個CPU訪問另一個CPU的數據、位存儲單元和過程圖像等信息。如果網絡上連接有S7-300，則數據交換的數據包限于最大22個字節。只能通過 MPI 進行全局?jǐn)?shù)據交換。使用 STEP 7 中的 GD 表執行組態。在分段 CR2 安裝架中，兩個 CPU 可以通過使用 GD 的 C 總線通訊。
通訊功能
使用系統已經集成的塊，可以建立S7/C7伙伴之間的通信服務。
這些服務是：
•S7的MPI 和 PROFIBUS基本通信
•通過 MPI、C 總線、PROFIBUS 和 PROFINET/工業以太網的 S7 通訊。
使用reloadable塊，可以建立與S5伙伴和非西門子設備之間的通信服務。
這些服務是：
•通過 PROFIBUS 和工業以太網進行的 S5 兼容通訊。
•通過 PROFIBUS 和工業以太網進行的標準通訊（通過 PROFIBUS/工業以太網進行的開放式用戶通訊）。
與全局?jǐn)?shù)據不同的是，對于通信功能，必須為其建立通信連接。
集成到 IT 領域中
借助自動化工程組態，使用S7-400，可以更加方便地接入現代化的信息技術世界。使用插件CP 443-1 Advanced，可以實現以下功能：
•使用任何HTML工具，創建自己的Web網頁。方便地將S7-400的過程變量賦給HTML對象。
•通過這些網頁使用標準瀏覽器監控S7-400。
•通過FC調用，從S7-400的用戶程序中發送電子郵件。
•通過撥號網絡（例如ISDN），使用TCP/IP的WAN特性實現遠程編程。
S7-400 PROFINET CPU集成有Web服務器。因此，標準Web瀏覽器可以讀出S7-400站中的信息：
•CPU 一般信息
•診斷緩沖區的內容
•變量表
•標簽狀態
•模塊的狀態
•報文
•工業以太網的相關信息
•OUC 連接的診斷
•PROFINET 節點的拓?fù)浣Y(jié)構
•通過用戶指定網頁可顯示過程數據及用戶數據
Web 服務器之中的安全機制可用，也可使用用戶權利并支持 HTTPS 協議。
等時同步模式
使用系統功能“等時同步模式”，可以同步耦合
•分布式信號采集、
•信號傳輸和
•程序執行
等時 PROFIBUS 和 PROFINET的循環周期
創建了自動化解決方案，可以以固定間隔時間（常量總線周期時間）捕捉并處理輸入和輸出信號。同時創建了前后一致的部分過程圖像。
借助常量總線周期時間和分布式I/O同步信號處理技術，S7-400確保可以精確地重現規定的過程響應時間。
為等時同步模式系統功能提供了極為豐富的支持組件，可以處理運動控制、測量值采集和高速控制等領域的苛刻任務。
在分布式自動化解決方案中，目前的SIMATIC S7-400開始涉足重要的高速加工處理應用領域，并確保可以獲得最高的精度和可重現性。這意味著可以以穩定的優質產品不斷地?cái)U(kuò)大生產數量。
在運行模式更改硬件組態（運行時組態，CiR）
使用SIMATIC S7-400，在工廠運轉期間，無需重新啟動設備，就可以實現硬件組態的更改。例如，可以實現以下工作：
•添加分布式I/O節點（PROFIBUS DP 或者 PA從站），和
•為 ET 200M I/O 系統添加模塊或者重新參數化系統內的模塊。
CiR，即運行時組態，可以在設備運轉期間完成設備的擴展和轉換工作，進一步降低了設備調試和加工重組所需要的時間。此外，該系統功能還可以靈活地響應加工工藝的更改（例如，加工工藝的優化），因?yàn)闆](méi)有必要因硬件組態的更改對設備進行重新初始化或者同步等工作。
模塊的診斷和過程監視
SIMATIC S7-400的大量輸入/輸出模塊都具有智能功能：
•監視信號(診斷)
•監控來自過程的信號（硬件中斷）
診斷
智能診斷系統可以用來判斷模塊的信號采集（針對數字量模塊）或者模擬量處理（針對模擬模塊）是否正工作于無故障狀態。在診斷分析中，必須區分可參數化和非參數化診斷消息：
•可參數賦值的診斷報文：
僅由合適的設定參數啟用之后才會發出診斷消息。
•非參數化診斷消息：
這些消息的發出是一個常規事件，即該過程與參數化無關。
如果某個診斷消息處于激活狀態（例如“無傳感器輸入”），則模塊會發起一個診斷中斷（若已經為該診斷消息設置了參數，則僅在相應的參數化過程之后才會產生中斷）。CPU會中斷用戶程序或較低優先級任務的執行，并接下來執行相關的診斷中斷塊（OB 82）。通過硬件中斷可以監控過程信號，并且，可以觸發針對信號變化的響應。
|
|
