產品型號：NRIBX-III變壓器繞組變形測試儀
產品代碼：
產品價格：
折 扣 率： 0
最后更新：2013-11-29
關 注 度：2781
生產企業：武漢南瑞國電實業有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹產品簡介

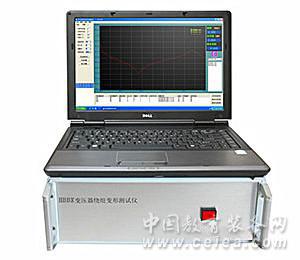

NRBX-III變壓器繞組變形測試儀根據對變壓器內部繞組特征參數的測量，采用目前世界發達國家正在開發完善的內部故障頻率響應分析(FRA)方法，能 對變壓器內部故障作出準確判斷。 變壓器設計制造完成后，其線圈和內部結構就確定下來，因此對一臺多繞組的變壓器線圈而言，如果電壓等級相同、繞制方法相同，則每個線圈對應參數(Ci、 Li)就應該是確定的。因此每個線圈的頻域特征響應也隨之確定，對應的三相線圈之間其頻率圖譜具有一定可比性。 變壓器在試驗過程中發生匝間、相間短路，或在運輸過程中發生沖撞，造成線圈相對位移，以及運行過程中在短路和故障狀態下因電磁拉力造成線圈變形，就會使變 壓器繞組的分布參數發生變化。進而影響并改變變壓器原有的頻域特征，即頻率響應發生幅度變化和諧振頻點偏移等。并根據響應分析方法研制開發的NRBX-III變壓器繞組頻率響應測試儀，就是這樣一種新穎的變壓器內部故障無損檢測設備。
它適用于63kV～500kV電力變壓器的內部結構故障檢測。 變壓器繞組變形測試儀是將變壓器內部繞組參數在不同頻域的響應變化經量化處理后，根據其變化量值的大小、頻響變化的幅度、區域和頻響變化的趨勢，來確定變 壓器內部繞組的變化程度，進而可以根據測量結果判斷變壓器是否已經受到嚴重破壞、是否需要進行大修。 對于運行中的變壓器而言，無論過去是否保存有頻域特征圖，通過比較故障變壓器線圈間特征圖譜的差異，也可以對故障程度進行判斷。當然，如果保存有一套變壓 器原有的繞組特征圖，更易對變壓器的運行狀況、事故后分析和維護檢修提供更為精確有力的依據。 變壓器繞組變形頻率響應測試儀由筆記本電腦及單片機構成高精度測量系統,結構緊湊，操作簡單，具有較完備的測試分析功能，對照使用說明書或經過短期培訓即 可自行操作使用。
產品別名
電力變壓器繞組變形測試儀、變壓器繞組變形檢測儀、變壓器繞組變形測量儀、變壓器繞組變形分析儀
產品特性
1、采集控制采用高速、高集成化微處理器
2、筆記本電腦與儀器之間通信USB接口
3、筆記本電腦與儀器之間通信無線藍牙接口
4、硬件機芯采用DDS專用數字高速掃頻技術(美國)，通過測試可以準確診斷出繞組發生扭曲、鼓包、移位、傾 斜、匝間短路變形及相間接觸短路等故障
5、高分辨dB值測量，雙通道16位A/D(現場試驗改變分接開關，即有明顯輸出變化)
6、信號輸出幅度可以軟件調節，最大幅度峰值±10V
7、計算機將檢測結果生成電子文檔(Word)
8、選用精密、高穩定元器件，對同一相重復試驗，測量重復率在99.5%以上
9、成品電路板,表面有特殊處理，具有抗水和有害氣體污染
10、儀器具有線性掃頻測量和分段掃頻測量雙測量系統功能,兼容當前國內兩種技術流派的測量模式
11、幅頻特性符合國家關于幅頻特性測試儀的技術指標。橫坐標（頻率）具有線性分度及對數分度兩種，因此打 印出的曲線可以是線性分度曲線也可以是對數分度曲線，用戶可根據實際需要選用
12、檢測數據自動分析系統,橫向比較A、B 、C三相之間進行繞組相似性比較,其結果為：
①一致性很好
②一致性較好
③一致性較差
④一致性很差
縱向比較A-A、B-B、C-C調取原數據與當前數據同相之間進行繞組變形比較，其結果為：
①正常繞組
②輕度變形
③中度變形
④嚴重變形
13、自動生成Word電子文檔，供保存和打印
14、完全滿足電力標準DL/T911－2004《電力變壓器繞組變形的頻率響應分析法》的技術條件
產品參數
1．線性掃描分布
掃頻測量范圍：(1kHz)-(2MHz)、4000掃頻點、分辨率為0.25kHz、0.5kHz和1kHz
2．分段掃頻測量分布
掃頻測量范圍：(0.5kHz)-(1MHz)、2000掃頻點；
(0.5kHz)-(10kHz)
(10kHz)-(100kHz)
(100kHz)-(500kHz)
(500kHz)-(1000kHz)
其他技術參數：
1、幅度測量范圍: (-100dB)至(+20dB)
2、幅度測量精度: 0.1dB
3、掃描頻率誤差: 0.01%
4、信號輸入阻抗： 1MΩ
5、信號輸出阻抗： 50Ω
6、同相測試重復： 99.9%
7、測量儀器尺寸(長寬高)300X340X120(mm)
8、鋁合金箱尺寸(長寬高)310X400X330(mm)
9、重量:3.5Kg
產品特點
1、裝置具有過壓、過流、零位啟動、系統失諧(閃落)等保護功能，過壓過流保護值可以根據用戶需要整定 試品閃落時閃落保護動作并能記下閃落電壓值，以供試驗分析
2、整個裝置單件重量很輕，最大不超過40kg，便于現場使用
3、裝置具有四種工作模式，方便用戶根據現場情況靈活選擇，提高試驗速度 工作模式為：全自動模式、手動模式、自動調諧手動升壓模式
4、能存儲和異地打印數據，存入的數據編號是數字，方便的幫助用戶識別和查找
5、裝置自動掃頻時頻率起點可以在規定范圍內任意設定，掃頻方向可以向上、向下選擇，同時液晶大屏幕顯示掃描曲線，方便使用者直觀了解是否找到諧振點
6、采用了DSP平臺技術，可以方便的根據用戶需要增減功能和升級，也使得人機交換界面更為人性化
產品最新詳細參數資料：http://www.whhwdq.com/178/index.aspx |
|
