產品詳細介紹一、系統概述

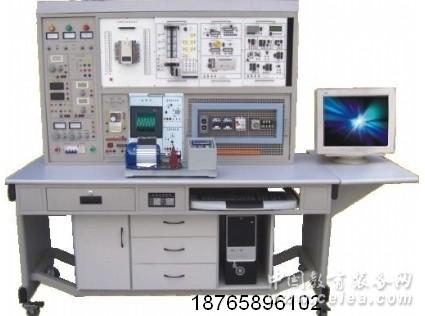

SC-SXJD-3型工業自動化綜合實訓裝置，是針對職業技術教育而開發的綜合性的實訓裝置，適用于各類職業學校（院）的電工、機電一體化、自動化等專業的教學和從事相關專業的技術人員的實訓。
本實訓臺包含有各種電源、信號源、PLC單元、變頻器單元、PLC模擬實訓單元、電工實訓網板、電動機、計算機、多媒體教學軟件、組態軟件等。其中電源部分采用三相五線制電源，提供三相四線電源輸出和單相電源輸出；信號源部分提供實驗所需的各種低壓電源和信號源，包括4～20mA可調直流電流源、1.25～30V可調直流電壓源、AC24V交流電壓源、DC24V直流電壓源、AC12V交流電壓源、DC±12V直流電壓源、DC±5V直流電壓源、數字信號發生器（能產生方波、鋸齒波、正玄波、尖脈沖；能連續產生波形，也可以產生設置周期數；可調節頻率、占空比）。
系統以基于工作過程的系統化的課程體系為依據，采用項目教學法作為基本的實訓方法，選用生產中的實際項目，把項目要求的崗位工種、技能要求及相關知識作為教學目標。教師是項目的組織者，負責項目的講解、示范、指導、講評，學生是項目的實施者，通過項目內容、項目分析、項目實施、項目總結和能力測評，完成基本技能、專業技能及崗位技能的訓練。能完成多種實訓內容，包括有PLC的認識、學習、編程訓練、組態實訓、模擬單元實訓、聯網通訊實訓、項目實訓，變頻器的認識、操作、參數設定實訓、項目實訓、通訊實訓，電工項目實訓，以及PLC、變頻器、電工的綜合項目實訓。
二、系統特點
1、模塊式結構，提供網板和PLC負載板。
2、電工、PLC、變頻器綜合型實訓臺。
3、提供豐富的信號源系統。
4、提供數字信號發生器。
5、提供實訓網板，突出實訓。
6、具有接地保護、漏電保護、急停按鈕等保護措施。
7、配置組態王軟件，并提供應用指導和應用工程示例。
8、PLC之間可以組成工業控制網。
9、實驗臺桌面提供絕緣膠皮，即可以保護桌面也可以起絕緣作用。
10、定位小車、恒壓供水、步進電機三種實訓裝置。
11、易學：配套助學軟件素材庫。
12、易教：運用項目教學法結合教學案例。
三、系統指標
1、供電電源
1.1 三相五線交流電源
1.2 三相電源總開關帶漏電保護 I△n ≤30mA，時間≤0.1s
1.3 有電源指示、供電指示
1.4 有三相電源輸出，帶自動空氣開關
1.5 有單相電源輸出，帶自動空氣開關
1.6 有事故急停按鈕
1.7 有接地保護
1.8 有漏電保護
1.9 有過流保護
1.10 安全特性符合有關國家標準
2、實驗電源
2.1 可調節4～20mA直流電流源1路
2.2 可調節1.25～30V直流電壓源1路
2.3 交流24V電壓源1路
2.4 +24V直流電壓源1路
2.5 ±12V直流電壓源各1路
3、尺寸 ：1800mm×700mm×1350mm
4、工作環境：溫度-10℃～+40℃，相對濕度<85%（25℃），海拔<2000m、
5、裝置容量：<1kVA
四、實驗實訓內容
1、基本實驗
（1）電工基本實驗
● 電工材料的識別及使用
● 常用電工工具的使用
● 常用電工儀表的認識和使用
● 繼電器與接觸器的認識與使用
● 中間繼電器的認識與使用
● 時間繼電器的認識與使用
● 熱繼電器的認識與使用
● 交流接觸器的認識與使用
● 交流接觸器輔助觸點的認識與使用
● 空氣開關的認識與使用
● 漏電保護器的認識與使用
● 行程開關的認識與使用
● 開關與插座的認識與使用
● 萬能轉換開關的認識與使用
● 指示燈的認識與使用
● 按鈕的認識與使用
● 熔斷器的認識與使用
● 三相交流電路實驗
● 三相異步電動機的認識與實驗
● 三相異步電動機型號選擇原則訓練
（2）PLC基本實驗
● PLC的認識與操作
● 編程電纜的認識與操作
● PLC編程軟件的學習
● 布爾指令訓練
● 定時指令訓練
● 計數指令訓練
● 賦值指令訓練
● 數據移位指令訓練
● 算術運算指令訓練
● 邏輯指令訓練
● 步進指令訓練
（3）變頻器基本實驗
● 變頻器的認識
● 變頻器的參數設定與操作
● 變頻器的面板控制
● 變頻器的電位器控制
● 變頻器的電壓控制
● 變頻器的電流控制
● 變頻器的多段速度控制
● 變頻器狀態信號顯示與采集
2、項目實訓
（1）電工實訓項目
● 三相異步電動機點動控制項目
● 三相異步電動機正反轉項目
● 三相異步電機能耗制動項目
● 三相異步電動機反接制動項目
● 三相異步電動機多地點控制項目
● 三相異步電動機Y/△降壓啟動項目
● 三相異步電動機順序起動項目
● 單按鈕控制電機啟停項目
● 電機定時運轉控制項目
● 繼電器控制指示燈循環亮項目
（2）PLC、變頻器實訓項目
● PLC控制電動機正反轉項目
● PLC控制變頻器多段速度項目
● PLC控制四路搶答器項目
● PLC控制交通信號燈項目
● PLC控制天塔之光項目
● PLC控制運料小車項目
● PLC控制液體自動混合項目
● PLC控制四層樓電梯項目
● PLC控制自動送料裝車項目
● PLC控制郵件分揀項目
● PLC控制小車運行方向項目
● PLC控制自動售貨機項目
● PLC控制星/三角啟動項目
● PLC控制軋鋼機項目
● PLC控制恒壓供水項目
● PLC控制定位小車項目
|
|
