TEGW52L型導波雷達物位計
一、概述及應用：
TEGW52L型導波雷達，可發出高頻率微波，沿著探桿傳播，由于遇到被測介質，介電常數突變，引起反射。發射脈沖與反射脈沖的時間間隔與被測量介質的距離成正比。同時，導波雷達也可以測量兩種不同介質的界面，充分利用介質的介電常數的不同。但測量條件是上層介質不導電，或其介電常數比下層介質介電常數小10倍以上。脈沖的工作方式可測小介電常數介質，并安全適用于各種金屬，非金屬容器內,對人體及環境無傷害。煤廠，電廠、石油化工、食品行業及一般工業應用。
二、產品特點：
可以測量介電常數大于等于1.4的任何介質
適用于測量粘稠液體，或溫度和壓力變化大的場合
適用于測量明顯的揮發性氣體介質、用于泡沫、掛壁和結垢、表面波動、鼓泡或沸騰、高頻裝卸料、超低液位工況介電常數或比重變化的介質應用場合
輸出信號4~20mA/HART
用于固體顆粒、粉末介質、粉塵飛揚大的介質
三、技術參數
型號 TE-GW51 TE-GW52 TE-GW53

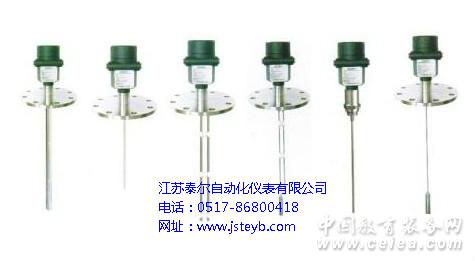

圖片
應用 適用于大量程。可測固體和液體介質。適用復雜測量，液體和固體顆粒狀介質，大粉塵環境。 適用于固體和液體介質測量，粉狀顆粒介質。 固體、液體測量，顆用于介電常數比較小的液體。
測量范圍 0~25米 0~6米 0~6米
連接方式 螺紋（G1-1/2″.1-1/2″NPT）,法蘭（DN50/80/100/150）
料倉開口 螺紋（￠40）,法蘭（DN50￠60/DN80￠90/DN100￠110/DN150￠160mm）
工作溫度 －40～230℃
工作壓力 －1.0～4.0MPa
精度 0.2%±1mm(頂部盲區500mm)
采樣 回波采樣55次/秒
防爆等級 Exia ⅡCT6/Exd ⅡCT6
防護等級 IP66
信號輸出 兩線4~20mA/HART或三線4~20mm
天線材質 不銹鋼
電源 電源：24VDC(±10%);波紋電壓：1Vpp;耗電量：最大22.5mA
環境溫度 －40～80℃
電纜接口 M20×1.5(電纜直徑7-10mm)
四：產品選型
企標 分隔線 型號 探頭形式 防爆 連接方式 材質 探桿量程長度 工作壓力 工作溫度 編程器 接線方式 說明
TE 企標
－ 無定義
GW 導波雷達物位計
51 纜式探頭
52 單桿式探頭
53 平行桿式探頭
P 非防爆型（普通型）
I 本安防爆型（EXia ⅡCT6）
F 隔爆型（Exd ⅡCT6）
1 螺紋G1-1/2″
2 螺紋1-1/2″NPT
3 法蘭DN50PN1.6(HG20594-97)
4 法蘭DN80PN1.6(HG20594-97)
5 法蘭DN100PN1.6(HG20594-97)
6 法蘭DN150PN1.6(HG20594-97)
1 碳鋼
2 不銹鋼
XXX 例：800代表800mm
0 常壓
1 1.6MPa
2 2.5MPa
3 4.0MPa
M 普通－40～150℃
H 高溫－40～230℃
G 超高溫－40～350℃
Y 帶
N 不帶
1 兩線制 DC24V 4~20mA/HART
2 三線制 DC24V 4~20mA
TE － GW 51 P 1 1 XXX 0 M Y 2 完整選型
|
|
