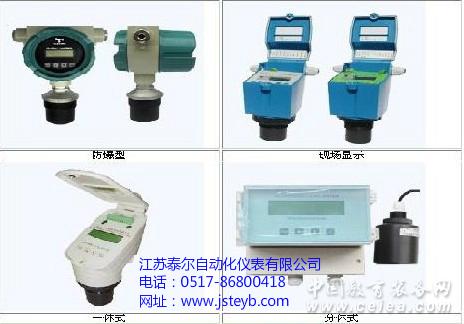

TE53L超聲波物位計
一、概述及應用：
TE53L超聲波物位計是由微處理器控制的數字物位儀表。在測量中脈沖超聲波由傳感器（換能器）發出，聲波經物體表面反射后被同一傳感器接收，轉換成電信號。并由聲波的發射和接收之間的時間來計算傳感器到被測物體的距離。型號完備，低盲區、高靈敏度，易安裝，加上獨到的自動功率控制技術，是真正經得起各種現場的考驗。
測量介質：水、污水、水泥、酸堿液、煤粉、泥漿、重油等
二、技術參數：
一體式超聲波物位計：
量程：4、6、8、10、12(固體5)、15(固體6)、20(固體10)、30(固體15)、40(固體25) ;
盲區：≤ 量程×0.04
精度（空氣中）：量程的0.2％;
電流輸出：4～20mA
輸出分辨率：實際量程的0.03％;
輸出負栽：0～500Ω
開關量輸出：高位,低位繼電器(共2個)常開 5A /250VAC/30VDC
顯示分辨率：8m以上是 1cm ; 8m以下是 1mm ;固體都是 1cm
顯示方式： 4位LCD液晶或6位LED數碼管
輸入電源：DC24v（±10％）80Ma或AC220v（±10％） 50mA
溫度補償：全范圍自動;
介質溫度：-45℃～+85℃
壓力范圍：±0.1Mpa;
聲波束角：5°（3db）
檢測周期：1秒;
參數設置：3位有感按鍵0
外殼材料：ABS；
傳感器材料：PVC;
防護等級：IP67
安裝方式：螺紋（法蘭）或固定孔（支架）
分體式超聲波物位計：
精度：0.2%(滿量程)；
分辨率：1mm/1cm; 檢測周期1秒
顯示：4位LCD或6位LED；
信號輸出:4-20mA
輸出負載：0-500歐姆；
開關量輸出:高低位繼電器 5A/250ACV/30DCV；
環境溫度：-40--±75度；參數設置：3位有感按鍵；
供電電源：DC24V (±10%)0.1A； AC220V (±20%)0.05A
外殼材料：ABS；
外殼保護等級：IP67；
外形尺寸：170*100*70mm
安裝方式：墻掛式；
過孔距離：116.5*66mm
分體式量程4、6、8M探頭引出電纜長度：10m（標準）； 量程15m以上探頭引出電纜長度：15m（標準）。
企標 分割線 型號 量程 供電
方式 是否加
長探頭 介質
溫度 安裝
規格 說明
JS 企標
－ 分割線
TE53L 超聲波物位計
T 一體式兩線制
N 一體式三線制
U 一體式四線制
FB 分體式四線制標準型
FJ 分體式四線制精簡型
XX 4、6、8、10、12、15、20、30、40m
D DC24V（四線制）
A AC220V(四線制)
E DC24V（四線制LED顯示）
0 不加長探頭
1 加長探頭
℃ 用戶提供
1 15m以下M57×1.5mm
2 15m以上含有15Mm64×1.5mm
3 根據用戶要求可配法蘭
JS － TE53L FJ 12 E 0 XX 2 完整選型
|
|
