產品型號：專業級臺鋸PCS52
產品代碼：
產品價格：31900
產品編碼：PCS31230
計量單位：臺
折 扣 率： 0
最后更新：2014-04-23
關 注 度：6028
生產企業：南京海威機械有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|

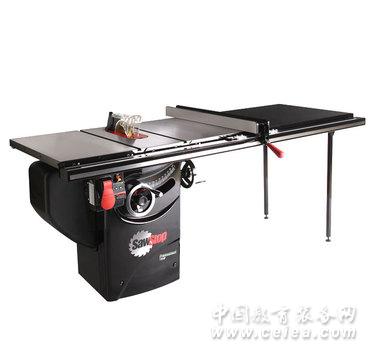

產品詳細介紹美國SawStop® “熱狗”鋸
SawStop®“熱狗”鋸是世界上最先進的臺鋸，它重新定義了臺鋸安全的標準。
Sawstop“熱狗”鋸裝備的安全系統可以檢測到突然靠近旋轉鋸片的手指，并且能在3-5毫秒內停止鋸片。在大多數這樣的意外事故中，只要使用了sawstop“熱狗”鋸，這種臺鋸的極速反應將大大減輕了傷害，結果只是留下了“邦迪”就能處理的小刮傷，而不需要去醫院急救室才能解決的深度創傷或手指切斷。
Sawstop“熱狗”鋸的工作原理在于區別人體與木材的不同電氣屬性。該套安全系統包括一個基于DSP的電子感應系統可以檢測到人與臺鋸的接觸，在系統通電時在臺鋸刀片上生成3V的500千赫茲電信號，并通過控制器監視 該信號變化。人體是一個很大的電容和導體，當人體接觸鋸片時，會導致電量快速降低。木材具有較低的本征電容與電導不會停止電鋸。
Sawstop“熱狗”鋸安全系統的核心在于由德州儀器 (TI) TMS320C2000TM 數字信號控制器支持的高級感測與控制技術。C2000控制器建立在TI高級數字信號處理器(DSP)技術基礎之上，專為實時嵌入式控制應用系統而精心設計控制器的工作頻率為40兆赫茲(MHz)，每秒能夠執行4,000萬次的累積乘法運算(MMACS)。該控制器負責監控刀片的電壓，每完 成一次控制回路僅需6微秒 (μs)。如果來自刀片的信號突然改變，那么控制器將識別出臺鋸與身體接觸所導致的變化，并發出高速的高強度制動信號，以停止鋸齒的轉動。
為了停止電鋸，當接觸被檢測到的時候，一個快速反應剎車會停止鋸片，這個剎車包括一個剎車制動桿，使用重載彈簧去推動鋁制剎車片，并會與鋸片的鋸齒相齒合從而停止鋸片轉動。這個彈簧一直被保險絲壓縮著，直到接觸發生。當接觸被檢測到的時候，系統會產生一個強大的電流通過保險絲使之溶化，并釋放彈簧。這個彈簧推動剎車制動桿進入旋轉鋸片的鋸齒，這個鋸齒卡入制動桿并停止，鋸片因此停止旋轉。從臺鋸鋸齒剛接觸皮膚到完全停止刀片轉動并且收縮回去，總共僅需3-5毫秒或1/200秒的時間。 與此同時鋸片的角動量會導致鋸片縮回臺面之下并且關閉電機。
標準剎車裝置和dado剎車裝置都是一次性使用組件，在剎車啟動后必須更換，更換剎車裝置非常快速、簡單，不會比更換鋸片復雜。為了安全起見，請檢查經過剎車撞擊過的鋸片的鋸齒有沒有發生損壞，我們建議在剎車裝置作用后，更換全新的鋸片。
SawStop 專業級“熱狗鋸”PCS52技術參數
外觀尺寸 主機尺寸：1117mm(長）×755mm（寬）× 863mm(高）
整機尺寸：2165mm(長）× 838mm（寬） ×863mm(高）
電機功率 3 hp,單相, 220 V, 13 A
重量 204千克 (含導軌及靠山)
鑄鐵工作臺尺寸 508mm（長） × 685mm（寬）
1117mm（長） × 685mm（寬）(含一對副臺板）
鑄鐵副臺板尺寸 304mm（長） × 685mm(寬）
延伸臺板 1019mm（長） × 685mm(寬）
鋸片 60齒、中心孔直徑15.875mm
鋸片直徑 254mm
鋸片傾斜方向 左
鋸縫寬度 3mm
鋸片厚度 2mm
90度最大切深 79mm
45度最大切深 57mm
鋸片右側最大縱切寬度 1320mm
鋸片左側最大縱切寬度 304mm
Dado直徑 203mm(需要單獨安裝Dado刀剎車方可安全使用)
Dado最大開槽寬度 20.6mm
Dado孔徑 15.875mm
吸塵口直徑: 100mm
劈刀板/ 分料器厚度 2mm
保護板 零間隙保護板、不銹鋼主材、ABS表面
手輪 177.8mm"直徑，鑄鐵鍍鉻處理
|
|
