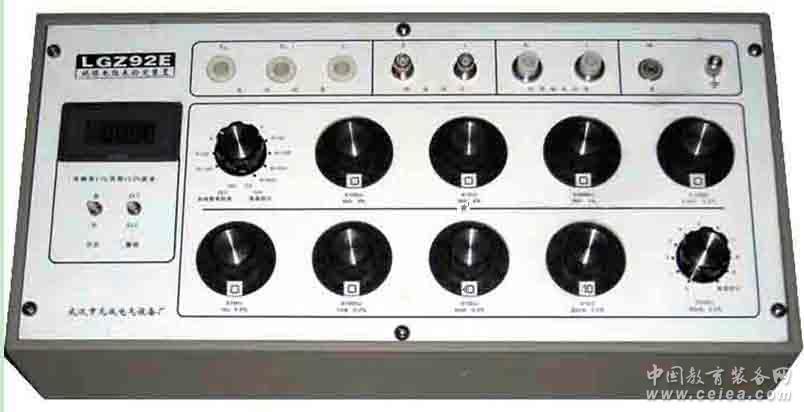

產品詳細介紹LGZ92E絕緣電阻表檢定裝置
張丹18064005625
一、技術指標
1. 等級及工作電壓（電流）
1.1 電阻輸出部分
1.1.1 可調電阻（共用電阻）部分
阻 值 ×10GΩ ×1GΩ ×100MΩ ×10MΩ ×1MΩ
準確度等級 5 2 1 0.5 0.2
標稱電壓 5000V 5000V 5000V 2500V 1000V
阻 值 ×100kΩ ×10kΩ ×1kΩ ×100Ω
準確度等級 0.2 0.2 0.2 0.2
標稱電流 1mA 8mA 20mA 50mA
1.1.2 固定電阻部分
1.1.2.1 檢定兆歐表
阻 值 50GΩ 150GΩ
準確度等級 5 5
標稱電壓 5000V 5000V
1.1.2.2 檢定高阻計
阻 值 50GΩ 150GΩ 450GΩ 950GΩ
準確度等級 5 5 5 10
標稱電壓 1000V 1000V 1000V 1000V
2. 調節范圍
2.1 用作檢定兆歐表標準時調節范圍為100Ω～200GΩ
2.2 用作檢定高阻計標準時調節范圍為1kΩ～1.00TΩ
3. 電壓測量部分
3.1 量 程: 20V、200V、2kV、5kV
3.2 準 確 度: ±1 % 讀數±0.2 %滿度
3.3 顯 示: 四位半、液晶顯示
3.4 供電電源: DC 9 V
3.5 峰值電壓測量回路滿足JJG622-97檢定規程中圖3的要求
4. 使用環境條件
4.1 參 考 溫 度 范 圍： 20～25℃
4.2 標稱使用溫度范圍： 18～28℃
4.3 參 考 相 對 濕 度： 40%～60%
4.4 標稱使用濕度范圍： 25%～70%
5. 電阻變差極限
在參考條件下，由單一影響量發生變化引起的變差：
影 響 量 別 標稱使用范圍 允許的變差
環 境 溫 度 18～28℃ a/2 %
相 對 濕 度 25%～70% ≤10GΩ a/2 % ＞10GΩ a%
工 作 電 壓 （1～1/5）標稱電壓 ≤10GΩ a/2 % ＞10GΩ a%
★ a為高壓高阻箱電阻盤準確度等級
6. 絕緣電阻
檢定裝置中電阻輸出部分的電路和與電路無電氣連接的任何其它外部金屬間的絕緣電阻，在標稱電壓下測得的電阻值不小于5TΩ。
7．絕緣強度
檢定裝置中電阻輸出部分的電路與測試用參考接地點之間應能承受頻率為45～65Hz 的實際正弦波交流電壓11kV并歷時1min的試驗而無擊穿與飛弧現象。
8．電阻輸出端的殘余電阻＜0.1Ω，其變差＜0.01Ω。
9．外形尺寸： 495mm×240mm×140mm
10．重 量： 5kg
|
|
