lttice 并口線10pin/8pin 優質下載線啟點時代
|
 |
產品型號：lattice
產品代碼：201446467
產品價格：60
產品編碼：21646769
計量單位：套
折 扣 率： 0
最后更新：2014-09-18
關 注 度：4048
生產企業：深圳市啟點時代科技有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹按照Lattice下載線標準電路制作，兼容JTAG/ISP模式，兼容Lattice公司的模擬器件、數字器件，下載線長度約120cm，直接使用ispVM即可下載。
提示：該下載線有10Pin和8Pin兩種接口規格，購買請注意。

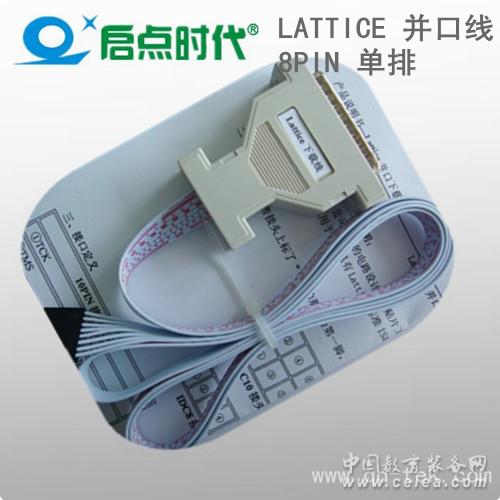

一、Lattice下載線圖片：
10Pin接口圖示
8Pin接口圖示
二、接頭引腳排布
排線紅色線或者接頭上標了“▼”的那端為第一腳，引腳分布關系如下：
② ④ ⑥ ⑧ ⑩
① ③ ⑤ ⑦ ⑨
IDC10接頭引腳排布
① ② ③ ④ ⑤ ⑥ ⑦ ⑧
IDC8 Pin接頭引腳排布
三、接口定義：
10Pin接口定義：
①TCK ②NC
③TMS ④GND
⑤TDI ⑥VCC
⑦TDO ⑧GND
⑨TRST ⑩ENABLE
8Pin接口定義
Pin
引腳定義
1
VCC
2
TDO
3
TDI
4
ispEN
5
NC
6
TMS
7
GND
8
TCK
注：NC表示沒有任何連接，直接懸空即可。
Lattice ISP接口和JTAG接口定義對照表：
ISP管腳名稱
JTAG管腳名稱
SDO
TDO
SDI
TDI
MODE
TMS
SCLK
TCK
深圳市免快遞費，廣東省可做貨到付款！
質量保證，一個月內產品有任何問題無條件退換！一年免費保修！
備大量現貨，需訂購請速聯絡！批量價格優惠，歡迎交流洽談！
【我們的聯絡方式】
公司：深圳市啟點時代科技有限公司(開發板商城）
地址：深圳市龍崗區中心城吉祥路風臨國際中心B1911（地鐵3號線龍崗線吉祥站）
網址：http://www.99eda.com
http://www.qd-tek.com
電話：0755-25310164
0755-25310167
傳真：0755-25310167
手機：13554797800
Q Q客服1：772514771
Q Q客服2：578147708
Q Q客服3：1751385050 |
|
